Автор: Сергей Вервейко
Дата: 09.09.2009

3DNews | Daily Digital Digest


Серия многофункциональных комбайнов PIXMA MP рассчитана в первуюочередь на домашних пользователей, а также, как заявляеткомпания-производитель, на профессиональных фотографов. Весьма смелоезаявление. Но, действительно, представители данной серии лишенывстроенного факсимильного аппарата и "заточены" под фотопечать.

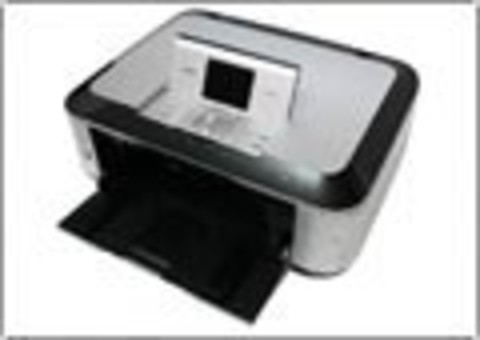

Canon PIXMA MP640. Вид общий

Модель Canon PIXMA MP640 - эволюционное развитие предыдущей моделиMP630. Устройство оборудовано встроенным сканером, устройством чтениякарт памяти, ИК-портом и Wi-Fi-модулем, дополнительным фронтальнымлотком (кассетой) для загрузки бумаги при повседневной печати. Крометого, МФУ позволяет печатать на поверхности CD/DVD-дисков. Чем недомашняя фотолаборатория класса "все-в-одном"? Посмотрим, каков CanonPIXMA MP640 в деле.

Технические характеристики, заявленные производителем

Canon PIXMA MP640
Функции принтера
Разрешение при печатиДо 9600x2400 точек на дюйм
Механизм печати5-цветная система струйной печати, объем капли 1 пл и картриджи, созданные по технологиям FINE и ContrastPLUS
Печать фотографий лабораторного качестваПечать «в край» (без полей), формат 10х15 см: прибл. 20 секунд (в стандартном режиме)
Скорость черно-белой печатиESAT: прибл. 9,2 изобр. в минуту
Скорость цветной печатиESAT: прибл. 8,1 изобр. в минуту
Конфигурация картриджаТехнология раздельных чернильниц - 5 раздельных чернильниц (PGI-520BK, CLI-521BK, CLI-521C, CLI-521M, CLI-521Y)
Ресурс чернильного картриджа с черными черниламиЧерный: 350 страниц (PGI-520BK), 1875 страниц (CLI-521BK)
Черный: 5235 фотографий (PGI-520BK), 670 фотографий (CLI-521BK)
Ресурс чернильного картриджа с цветными черниламиСиняячернильница: 505 страниц (CLI-521C), красная чернильница: 471 страница(CLI-521М), желтая чернильница: 505 страниц (CLI-521GY)
Синяя чернильница: 209 фотографий (CLI-521C), красная чернильница:204 фотографии (CLI-521М), желтая чернильница: 205 фотографий(CLI-521Y)
Тип материала для печатиОбычнаябумага, конверты, профессиональная фотобумага Photo Paper Pro Platinum(PT-101), Photo Paper Pro II (PR-201), глянцевая фотобумага Photo PaperPlus Glossy II (PP-201), полуматовая фотобумага Photo Paper PlusSemi-gloss (SG-201), глянцевая бумага для повседневной фотопечатиGlossy Photo Paper «Everyday Use» (GP-501), матовая фотобумага MattePhoto Paper (MP-101), бумага для печати с высоким разрешением HighResolution Paper (HR-101N), материал для термоперевода изображения наткань (TR-301), фотонаклейки (PS-101)
Подача материала для печатиЗадний лоток: макс. 150 листов
Передний лоток: макс. 150 листов
Лоток DVD/CD: 1 компакт-диск или DVD-диск с поверхностью, пригодной для печати
Формат материала для печатиЗадний лоток: A4, B5, A5, Letter, Legal, конверты (формат DL или Commercial 10), 10x15 см, 13x18 см, 20 x 25 см
Кассета: A4, B5, A5, Letter
Плотность материала для печатиЗадний лоток: обычная бумага: 64–105 г/м? и рекомендованные Canon специальные материалы для печати плотностью до 300 г/м?
Кассета: обычная бумага: 64–105 г/м?
Печать на компакт-дисках и DVD-дискахДоступна в стандартной комплектации
Печать «в край» (без полей)Есть (A4, Letter, 20x25 см, 13x18 см, 10x15 см)
Интерфейс для подключения к камереПорт Direct Print: прямая печать фотографий с цифровых фото- и видеокамер, совместимых со стандартом PictBridge
Прямая печать с карт памятиUSBFlash Memory, CompactFlash, Microdrive, Memory Stick, Memory Stick Pro,Memory Stick Duo, Memory Stick PRO Duo, SD/SDHC Card, MMC, xD Card (сCF адаптером).
Функции сканера
Тип сканераПланшетный цветной сканер с CIS-датчиком
Оптическое разрешение сканераДо 4800х9600 точек на дюйм
Цифровое разрешение сканераДо 19200x19200 точек на дюйм
Глубина цветного сканирования48 бит/24 бита (16 бит на входе/8 бит на выходе для каждого из цветов RGB)
Сканирование в полутонах/оттенках серого16 / 8 бит
СовместимостьTWAIN / WIA (только для Windows XP/Windows Vista)
Функции копировального аппарата
Цветное копирование / копирование фотографийЕсть
Скорость копирования документа в цветном режимеВремя выхода 1-й копии: прибл. 22 секунды
Количество копийМакс. 99 копий
Масштабирование25–400% с шагом 1% и предварительно заданные коэффициенты
Подключение и программное обеспечение
Тип интерфейса – ПКHi-Speed USB (порт B)
Bluetoothверсии 2.0 с максимальной скоростью 1,44 Мбит/с (приобретаетсядополнительно, HCRP) (с дополнительным блоком Bluetooth BU-30)
Ethernet: IEEE802.3u (100BASE-TX), IEEE802.3(10BASE-T), 10/100 Мбит/с (автоматическое переключение)
Wi-Fi: IEEE802.11g/IEEE802.11b (совместим с IEEE802.11n), частота:2,412 ГГц – 2,472 ГГц, установка: WCN, WPS (настройка нажатием кнопки,с помощью PIN-кода), безопасность: WPA-PSK, WPA2-PSK, WEP64/128 бит,пароль для администрирования
Тип интерфейса – мобильный телефон/карманный компьютерBluetoothверсии 2.0 с максимальной скоростью 1,44 Мбит/с (приобретаетсядополнительно, только JPEG, OPP, BIP) (с дополнительным блокомBluetooth BU-30)
Печать фотографий с использованием стандарта PictBridge
Общие характеристики
Габариты (ШхГхВ), мм450x368x176
Диапазон температурУсловия эксплуатации: 5–35°C
Относительная влажностьОтносительная влажность воздуха при эксплуатации: 10–90% (без конденсации)
Уровень акустического шумаПри печати (подача из заднего лотка): прибл. 47 дБ (A)
Припечати изображения ISO/JIS-SCID №2 на глянцевой фотобумаге Photo PaperPlus Glossy II 10x15 см с использованием настроек по умолчанию
Вес, кгПрибл. 8,8
Питание100–240 В перем. тока, 50/60 Гц
ЭнергопотреблениеВ режиме ожидания: прибл. 1,3 Вт (если лампа сканирования выключена)
В выкл. состоянии: прибл. 0,6 Вт
При копировании: прибл. 14 Вт

Комплект поставки

Мировая премьера серии Canon PIXMA MP прошла в середине августа, а уже25 числа представительство компании Canon любезно предоставило нам натестирование модель PIXMA MP640. Поэтому ни о каком коммерческомварианте комплекта поставки не могло быть и речи - на тестированиепопал лишь сам аппарат, держатель оптических дисков и кабель питания.По случайности, в коробку не попал диск с драйверами и дополнительнымПО. Вроде бы, ничего страшного, ведь сайт компании Canon позволяетзагрузить ПО и инструкции для любого устройства, включая те, что давносняты с производства. Но в случае с тестируемой моделью нас поджидалнеприятный сюрприз - еще 26 августа на европейском центре загрузокмодель представлена не была, но даже после появления пункта PIXMA MP640легче не стало, потому как дополнительное ПО стало доступным, адрайверы там так и не появились. Выручил американский сайт компании,где все же удалось найти драйверы, датированные 16 августа 2009 года.Естественно, русского языка в настройках драйвера нет, впрочем, менюустройств Canon вполне понятно даже на японском языке, ведь онопрактически не изменилось по сравнению с другими моделями.

Внешний вид


Внешне МФУ чрезвычайно похоже на остальных представителей линейки PIXMAMP, а от предыдущих моделей, MP630 и MP620, модель MP640 и вовсе неотличается. Беглое сравнение заявленных характеристик выявляет лишьболее высокую скорость печати да встроенный дисплей большего размера,чем у MP630, а от MP620 отличается еще и возможностью печати наповерхности оптических дисков и более высокой разрешающей способностьювстроенного сканера. К сожалению, поработать с предшественниками герояматериала не удалось, поэтому прямого сравнения провести не удастся.


Панели корпуса изготовлены из трех видов пластика. Днище и внутренниепанели отлиты из толстого черного неокрашенного пластика, боковыепанели и крышка сканера - из серого пластика, окрашенного в серебристыйцвет, а черный глянцевый кант по периметру крышки сканера - самыймаркий и царапающийся из всех панелей. Качество сборки неплохое, нокрепление боковых серебристых панелей немного люфтит.

Canon PIXMA MP640. Отсек установки карт памяти

Canon PIXMA MP640. Кассета загрузки бумаги

Спереди находится раскладывающийся приемный лоток, который заодноскрывает отсек установки держателя оптических дисков, кассета длябумаги повседневной печати, USB-порт, крышка отсека установки картпамяти (три слота) и индикатор обращения к флэш-носителям. Такжеспереди находится окошко встроенного ИК-порта.

Canon PIXMA MP640. Вид сзади



Сзади большую часть поверхности занимает стенка верхнегораскладывающегося лотка для бумаги, левее которого находитсякоммуникационный порт RJ-45 и разъем USB (тип B-F), а правее - разъемподключения внешнего питания. Стоит отметить, что блок питанияустановлен внутри корпуса МФУ, поэтому непосредственно на устройствоподается напряжение 100-240 Вольт.

Canon PIXMA MP640. Задний лоток установки бумаги

Canon PIXMA MP640. Вид слева

Canon PIXMA MP640. Вид справа

По бокам устройства находятся лишь выемки-ручки для удобстватранспортировки, ведь устройство довольно тяжелое, его вес составляетпочти 9 кг.

Canon PIXMA MP640. Панель управления и дисплей

Сверху на крышке установлен откидной экран, скрывающий все органыуправления, которых довольно много, а кроме стандартных кнопок доступенвращающийся диск - некий аналог jog-dial.

Экранное меню

Canon PIXMA MP640. Основное окно.
Canon PIXMA MP640. Меню обслуживания.
Canon PIXMA MP640. Меню настроек.
Canon PIXMA MP640. Системные настройки.
Canon PIXMA MP640. Настройка параметров подачи бумаги.
Canon PIXMA MP640. Настройка параметров печати.
Canon PIXMA MP640. Системные настройки.

Подключение

Кроме стандартного подключения по шине USB, МФУ Canon PIXMA MP640 можетпохвастаться весьма внушительным арсеналом - это Ethernet порт RJ-45 ипредустановленный Wi-Fi-модуль, способный работать в сетях 802.11b/g/n,также опционально доступен Bluetooth v2.0 модуль. На сайтепроизводителя в характеристиках почему-то забыли упомянуть о встроенномИК-порте, который позволяет распечатывать фото с мобильных телефонов иКПК, оборудованных данным портом.

Canon PIXMA MP640. Подключение посредством беспроводной сети

Canon PIXMA MP640. Подключение посредством беспроводной сети.

При установке драйвера необходимо выбрать, каким образом будетподключен принтер, и если выбран тип подключения USB, то на этомнастройка и заканчивается. Но если указать сетевой вариант подключения,то необходимо для начала выбрать доступный в сети принтер, а в случаеподключения посредством беспроводной сети еще и выбрать точку доступа иввести при помощи экранного меню код доступа к сети. После настройкиобоих типов подключения возможен быстрый "коннект" с помощьюWi-Fi-модуля и устанавливаемой совместно с драйвером утилиты Canon IJNetwork Tool. В режиме беспроводного подключения доступна как печать,так и сканирование.

Экранное меню

con_1.jpg con_2.jpg


Canon PIXMA MP640. Настройка параметров беспроводного подключения.

Устройство работы с флэш-носителями

Как уже упоминалось, устройство оборудовано портом USB и тремяслотами карт памяти, которые позволяют установить практически любойсовременный флэш-носитель. При использовании любого типа носителейвозможна запись на них отсканированных изображений, либо печатьизображений, находящихся в памяти носителей. При подключении с помощьюUSB-шины, карты памяти доступны для чтения и записи на ПК, поэтому МФУможно использовать как устройство чтения карт памяти, а вотUSB-"флэшки" подобным образом недоступны - видимо, разработчики решили,что пользователю должно быть достаточно USB-портов, доступных на ПК.При подключении по сети флэш-носители на ПК недоступны. Тестированиескорости передачи данных проводилось с картами MemoryStick Pro Duo иmicroSDHC Class 6 с адаптером, а также картами Compact Flash.Независимо от типа используемой карты памяти, скорость обмена данными сПК находилась в пределах 2,77-3,15 Мб/с, что является далеко не самымлучшим результатом.

Сканер

Сканер, как и в любом другом МФУ, установлен в верхней частиустройства. Крышка сканера открывается на угол около 75 градусов, а еефиксация возможна в любом положении от 30 до 75 градусов. Закрыватькрышку стоит аккуратно, придерживая ее, потому как при угле открытиякрышки менее 30 градусов она с силой захлопывается. Конструкциясоединительных петель крышки позволяет устанавливать носители толщинойдо 2,5 см, например, раскрытую книгу или альбом.

Canon PIXMA MP640. Вид общий. Открыта крышка сканера

Canon PIXMA MP640. Вид общий. Открыта и приподнята крышка сканера

В MP640 установлен CIS-сканер, оптическое разрешение которогосоставляет 4800х9600 dpi, что для МФУ довольно неплохой показатель.Конечно же, CIS-сканеры ощутимо проигрывают CCD, но все же, с основнымизадачами сканер справляется вполне неплохо. Однако для профессиональнойработы с фото желательно использовать специальные фотосканеры,стоимость которых нередко в разы выше, чем у тестируемогомногофункционального устройства.

В автономном режиме работы сканер позволяет записыватьизображения на карту памяти либо на USB-флэш-носитель. В настройкахсканирования доступен выбор типа изображения (документ либо фото),формата сохранения (JPG, PDF), разрешения (150 dpi, 300 dpi, 600 dpi).Также возможен выбор размера сканируемого изображения (LTR, A4, 10x15см, 13х18 см), но при изменении данной настройки необходимо совмещатьизображение с нанесенными на корпусе сканера направляющими метками.

Программа сканирования ScanGear вполне узнаваема и малоизменилась за последнее время. Предусмотрено три режима настроек -полностью автоматический режим, основной режим с возможностью выбораисточника и места назначения (печать, отображение изображений, OCR), атакже расширенный режим, который позволяет изменять массу параметров,начиная от плотности и заканчивая настройками тона и цветового баланса.Кроме того, в расширенном режиме возможно создание профилей настроек,причем количество создаваемых профилей неограниченно.

Для просмотра изображения нажмите на миниатюре.


Canon PIXMA MX330. ScanGear. Основной режим.


Canon PIXMA MX330. ScanGear. Расширенный режим.


Canon PIXMA MX330. ScanGear. Автоматический режим.

Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблица Munsell Color Checker.

Canon PIXMA MP640. калибровочная таблица Munsell Color Checker

Таблица была отсканирована с разрешением 600 dpi с выключеннойцветокоррекцией, после чего сохранена в формате TIFF без сжатия.Основываясь на идеализированной модели проверочной таблицы, былпостроен цветовой профиль, который позволил построить графики цветовогоохвата в системе Lab для координат ab при L, равном 25, 50 и 75. Наизображениях желтая кривая - график цветового охвата тестируемогосканера, белая - стандартное цветовое пространство sRGB


Canon PIXMA MP640. График цветового охвата сканера в координатах ab при L=25.


Canon PIXMA MP640. График цветового охвата сканера в координатах ab при L=50.


Canon PIXMA MP640. График цветового охвата сканера в координатах ab при L=75.

Скоростные показатели

Для оценки скоростных характеристик сканировался лист формата А4 сразличными настройками цвета и разрешения. Во время тестирования кромеUSB-подключения использовалось Wi-Fi-подключение, что стало серьезнымограничением скорости при сканировании полноцветных изображений. Нижеприведена таблица полученных результатов. При длительном отсутствииактивности сканер засыпает, и лампа подсветки отключается, а припоследующем возобновлении работы на подготовку к сканированию и прогревлампы требуется около шести секунд.

Результаты приведены в секундах.

РазрешениеWi-Fi-подключениеUSB-подключение

Ч/бСерый ЦветнойЧ/бСерый Цветной
150 dpi666666
300 dpi6660668
600 dpi90902756616

Как показало тестирование, при Wi-Fi-подключении и размере файлаотсканированного изображения более 20 Мб (несжатое изображение)скорость работы резко падает, а процесс сканирования сопровождаетсядлительными паузами, необходимыми для передачи данных. Из-за этойособенности при сканировании большого объема фотоматериалов стоитиспользовать подключение по USB-шине или проводное сетевое соединение.А при сканировании документации вполне подойдет и беспроводное сетевоеподключение, ведь на сканирование листа A4 формата текста с достаточнымдля распознавания разрешением в 300 dpi необходимо всего лишь шестьсекунд.

Шум

Уровень генерируемого шума измерялся на расстоянии 50 см отгеометрического центра передней части устройства. При предварительномсканировании и во время обратного хода каретки уровень шума достигает50,1 дБА. Уровень шума непосредственно при сканировании измерялся длятрех наиболее часто используемых разрешений - 150 dpi, 300 dpi и 600dpi. Для удобства восприятия результаты объединены в таблицу.

Результаты указаны в дБА.

150 dpi44,2-45,0
300 dpi38,3-38,9
600 dpi33,1-34,3

Экранное меню

Canon PIXMA MP640. Выбор хранителя данных.
Canon PIXMA MP640. Главное окно режима сканирования с сохранением на USB-флэш-носитель.
Canon PIXMA MP640. Установка размера источника.
Canon PIXMA MP640. Установка разрешения сканирования.
Canon PIXMA MP640. Выбор формата сохранения.

Принтер

Серия комбайнов MP, несмотря на наличие офисного бонуса в видекассеты для установки бумаги для повседневной печати, все же ближе кдомашним, нежели офисным устройствам. Это подкрепляется наличиемдополнительного черного картриджа для фотопечати, а также отсутствиемвстроенного модуля факсимильной связи, что для офисных решенийнедопустимо. Замена картриджей - процесс несложный, стоит лишьприподнять крышку сканера и сам сканер, как каретка автоматическиперемещается в центр. Причем запутаться невозможно, ведь каждое"посадочное место" обозначено соответствующей наклейкой. Назаканчивающемся картридже мигает индикатор, причем скорости миганиядве: чернила почти закончились - медленно, необходима замена картриджа- быстро.

Canon PIXMA MP640. Вид общий. Открыта крышка сканера, поднят сканер и открыт приемный лоток.

Canon PIXMA MP640. Вид общий. Поднят сканер и открыт приемный лоток.

Подготовка принтера к работе после включения - процесс сравнительнобыстрый и занимает максимум одну минуту. Подготовка к печати последлительного простоя - процесс непредсказуемый и может занять как 11,так и 45 секунд (в случае автоматического проведения сервисныхпроцедур). Расстраивает то, что при длительной непрерывной печатипринтер может прерваться на проведение разнообразных сервисныхопераций, причем иногда длительность этих пауз достигает двух минут. Вавтономном режиме работы принтер позволяет производить печать с картпамяти, USB-флэш-носителя и камеры, подключенной в режиме прямойпечати. При печати с флэш-носителей предусмотрен как покадровыйпросмотр, так и просмотр миниатюр (матрица 3х3), причем количествонеобходимых распечаток каждого файла можно указать в обоих режимахпросмотра. Также предусмотрена коррекция фото - изменения яркости,контрастности, цветового оттенка, удаление эффекта "красных глаз",наложение фильтров автоматической оптимизации фото и уменьшения шумов,что особенно актуально при печати снимков с небольшим исходнымразрешением. Кроме обычной печати снимков в автономном режиме,предусмотрена макетная печать (15 вариантов), печать наклеек, активацияпечати метаданных снимка на полях, печать индексного листа, печать фотона документы (13 вариантов), а также создание календарей на месяц, двамесяца или на год (четыре варианта шаблонов).

Настройки печати разделены на пять вкладок - "Быстраяустановка", "Главная", "Страница", "Обработка", "Обслуживание". Вобщем, владельцы принтеров и МФУ Canon нового тут ничего не найдут, авот для пользователей, не имеющих опыта общения с печатающей техникойCanon, приведем несколько снимков окна настроек печати. Как ужеупоминалось, драйверы МФУ пришлось загрузить с американского сайтакомпании, поэтому все меню на английском языке.


Canon PIXMA MP640. Вкладка "Быстрая установка". Стандартная печать.


Canon PIXMA MP640. Вкладка "Главная".


Canon PIXMA MP640. Вкладка "Главная". Выбор типа носителя.


Canon PIXMA MP640. Вкладка "Главная". Выбор размера носителя.


Canon PIXMA MP640. Ручная настройка цветов.


Canon PIXMA MP640. Согласование цвета.


Canon PIXMA MP640. Вкладка "Страница".


Canon PIXMA MP640. Вкладка "Страница". Выбор размера носителя.


Canon PIXMA MP640. Вкладка "Обработка".


Canon PIXMA MP640. Вкладка "Обслуживание".


Canon PIXMA MP640. Тонкие настройки печати.


Canon PIXMA MP640. Меню активирования тихого режима.

Тестирование

Для оценки цветового охвата принтера использовался спектроколориметр Datacolor 1005, входящий в комплект Spyder3Studio.При помощи данного прибора была построена пара ICC-профилей - дляобычной офисной бумаги плотностью 80 г/м? и глянцевая фотобумага CanonGP-501 Glossy Photo Paper "Evryday Use" 170 г/м?, предназначенная дляпечати с высоким разрешением.

На базе профилей для всех использованных типов бумаги икартриджей был построен график цветового охвата для цветовойкоординатной системы Lab в координатах ab для светлости L=25, 50 и 75.На графике: желтый график - офисная бумага, зеленый - бумага CanonGP-501, а также для возможности сравнения приведен белый графикстандартного цветового пространства sRGB.


Canon PIXMA MP640. График цветового охвата принтера в координатах ab при L=25.


Canon PIXMA M P640. График цветового охвата принтера в координатах ab при L=50.


Canon PIXMA P640. График цветового охвата принтера в координатах ab при L=75.

Стандартные тестовые шаблоны 3DNews были распечатаны на тех жетипах бумаги, что и при оценке цветового охвата. Тестовые шаблоныотсканированы с разрешением 600 dpi и сохранены в программе AdobePhotoshop в формате JPEG с минимальным сжатием.

* Для просмотра полноразмерного изображения нажмите на миниатюре.


Простая офисная бумага.


Бумага Canon GP-501 Glossy Photo Paper 170 г/м?.


Простая офисная бумага.


Бумага Canon GP-501 Glossy Photo Paper 170 г/м?.


Простая офисная бумага.


Бумага Canon PR-201 Photo Paper Pro II 245 г/м?.

Продолжение ...
