EPSON Stylus Photo TX710W – ультратонкое фото-МФУ

Articles, inkjet printers, Epson




Автор: Сергей Вервейко
Дата: 25/03/2010

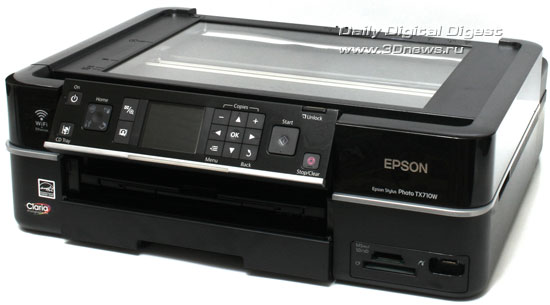

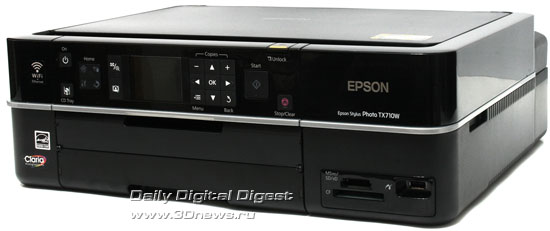

Epson Stylus Photo TX710W. Вид общий

Модельный ряд струйных многофункциональных устройств Epson довольно широк и позволяет подобрать устройство под конкретные задачи, не переплачивая за функции, которые, возможно, никогда не будут использоваться. Попавшее к нам на тестирование устройство - Epson Stylus Photo TX710W, внешне чрезвычайно похоже на старшую модель в линейке Stylus Photo TX. Оно тоже оборудовано проводным и беспроводным сетевыми интерфейсами, устройством чтения карт памяти и позволяет печатать на поверхности дисков. Но в нем нет откровенно "офисных" модулей, а именно автоподатчика листов и факса, которые для домашнего пользователя являются скорее бонусом, чем необходимостью.



Технические характеристики, заявленные производителем



Epson Stylus Photo TX710W
Характеристики принтера
Разрешение печати До 5760х1440 dpi
Скорость печати Высокая скорость печати - до 40 стр/мин, фото за 10 с
Размер бумаги A4 210х297 мм
10х15 см (4х6 дюймов)
13х18 см (5х7 дюймов)
A6 105х148 мм
A5 148х210 мм
B5 182х257 мм
9х13 см (3,5х5 дюймов)
13х20 см (5х8 дюймов)
20х25 см (8х10 дюймов)
16:9 wide size (102х181 мм)
100х148 мм
Letter 8,5х11 дюймов
Legal 8,5х14 дюймов
Типы бумаги Простая высокосортная бумага или специальная бумага, распространяемая Epson
Толщина бумаги, мм 0,08-0,11
Плотность бумаги, г/м? 64-90
Размер конвертов Конверт #10 4 1/8 х 9 1/2 дюймов
Конверт DL 110х220 мм
Конверт C6 114х162 мм
Типы бумаги конвертов Простая высокосортная бумага
Плотность бумаги конвертов, г/м? 64-90
Передний кассетный лоток подачи бумаги До 120 листов бумаги плотностью 90 г/м?
Характеристики сканера
Тип сканера Планшетный, цветной
Фотоэлектрическое устройство CIS
Эффективных пикселей 20 400x28 080 при разрешении 2400 dpi*
Размер документа 216х297 мм A4 или US letter
Разрешение сканирования 2400 dpi (обычное сканирование)
4800 dpi (детальное сканирование)
Выходное разрешение 50-6400, 9600 и 12800 dpi
(50-6400 dpi с шагом 1 dpi)
Представление цвета 16 бит/пиксель для каждого базового цвета (внутреннее)
8 бит/пиксель для каждого базового цвета (внешнее)
Источник света LED
Характеристики автоматического податчика документов
Подача бумаги Загрузка изображением вверх
Вывод бумаги Вывод изображением вниз
Размер бумаги A4, Letter, Legal
Типы бумаги Простая бумага
Плотность бумаги, г/м? 60-95
Вместимость Суммарная толщина пачки бумаги может доходить до 3 мм (примерно 30 листов формата Letter, A4 и 10 листов формата Legal)
Характеристики интерфейсов
Беспроводная локальная сеть Стандарт IEEE 802.11b/g
Безопасность WEP (64/128 бит)
WPA-PSK (TKIP/AES) WPA2-совместимый
Рабочая частота 2,4 ГГц
Режим соединения Ad hoc mode (Специальный режим)
Режим сети
Стандарт
Кабельное подключение Ethernet 100BASE-TX/10 BASE-T
Bluetooth Bluetooth Ver.2.0 + EDR compliant (Опиционально)
USB USB 2.0, высокоскоростной
Устройство чтения носителей
Совместимые карты памяти CompactFlash, Memory Stick, Memory Stick PRO, Memory Stick Duo*, Memory Stick PRO Duo*, Memory Stick PRO-HG Duo*, Memory Stick Micro*, MagicGate Memory Stick, MagicGate Memory Stick Duo*, Microdrive, SDHC, SD, MultiMediaCard, MMCplus, MMCmobile*, MMCmicro*, miniSDHC*, miniSD*, micro SDHC*, micro SD*, xD-Picture (Type M, M+, H)
* - с адаптером
USB USB 2.0 - высокоскоростной (для устройств, совместимых с PictBridge/Mass storage class для внешних устройств хранения данных)
Формат носителя DCF Совместимый с DCF (Design rule for Camera File system) версии 1.0 или 2.0
Совместимый со стандартными типами карт памяти
Требования к напряжению 3,3 В
Макс. ток 500 мА
Формат фотографий
Формат файла JPEG с данными стандарта Exif Version 2.21
Размер изображения 80х80 пикселей – 9200х9200 пикселей
Количество файлов До 9990



Комплект поставки

На тестирование попала коммерческая версия, но комплектация оказалась неполной, потому что данный образец используется представительством компании Epson в качестве ознакомительного. Полноценные коммерческие поставки включают следующее:



  • комплект картриджей;
  • силовой кабель;
  • сетевой кабель (RJ-45);
  • диск с драйверами и дополнительным ПО;
  • краткое руководство;
  • полное руководство;
  • руководство по настройке сетевого подключения;
  • гарантийный талон/сервисная книжка;
  • брошюра "Оригинальные расходные материалы Epson".

В комплекте поставки нет держателя дисков, поскольку он интегрирован в конструкцию корпуса и выдвигается по требованию, как и в случае протестированного ранее МФУ EPSON Stylus Photo TX800FW.



Внешний вид

Тестируемое устройство невероятно похоже на старшие модели в линейке МФУ - TX800/TX810, а внешние отличия заключаются лишь в небольших, но весьма важных деталях. Сразу бросается в глаза отсутствие горба в левой части крышки, ведь у TX710W нет автоподатчика. Благодаря этому, высота устройства стала еще меньше и сходство МФУ с элементом домашнего кинотеатра усилилось. Еще одна отличительная черта - дисплей и панель управления, которая схожа с панелью 600-й серии. Как и в 800-й серии, в рабочем состоянии у TX710W нет торчащего лотка с бумагой, ведь используется только кассета в нижней части корпуса.

Корпус смотрится стильно - тонкие и переливающиеся в лучах света глянцевые панели иногда заставляют забыть, что это МФУ. Но за лоск приходится платить, и глянец необходимо постоянно протирать, дабы сохранить опрятный внешний вид устройства. Больше всего от отпечатков страдает панель управления. Кроме того, глянцевое покрытие оказалось не слишком надежным, его легко повредить при транспортировке. А вот к качеству сборки замечаний нет.

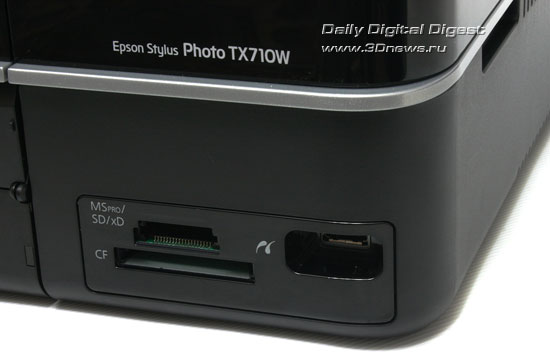

Epson Stylus Photo TX710W. Устройство чтения карт памяти

В правом нижнем углу лицевой панели находится устройство чтения карт памяти и USB-порт, предназначенный для подключения камер и USB-флэшек. Практически всю нижнюю часть корпуса занимает стенка лотка для бумаги. Часть стенки лотка при печати автоматически откидывается.

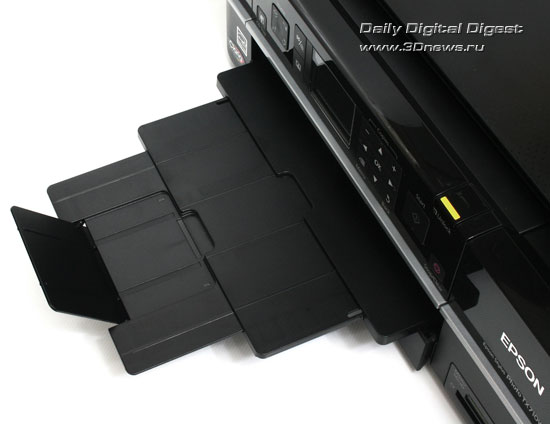

Epson Stylus Photo TX710W. Приемный лоток в рабочем положении

Телескопический 3-секционный приемный лоток с откидывающимся крупным ограничителем хода бумаги очень легко и быстро раскладывается и так же элементарно складывается, тогда как в младших моделях линейки TX телескопические лотки при неаккуратном обращении нередко "закусывает".

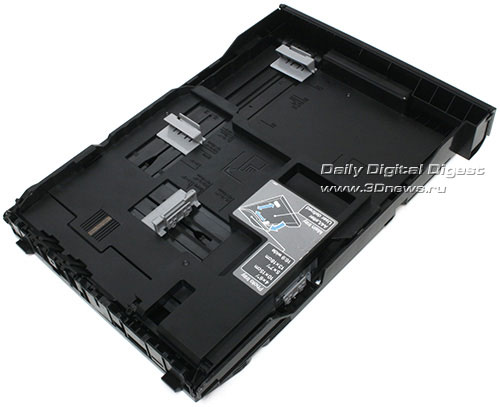

Epson Stylus Photo TX710W. Кассета установки бумаги

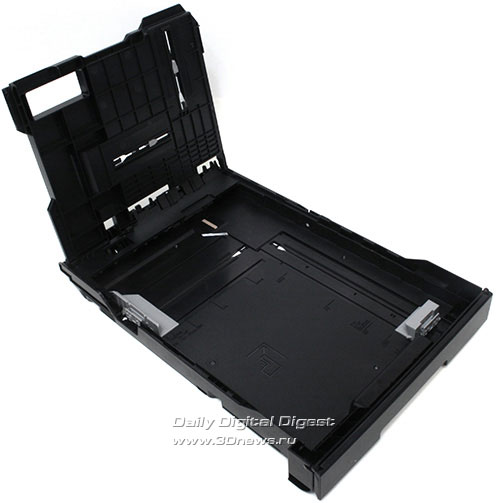

Сам лоток (а точнее, кассета) не простой, а двухуровневый. Основной лоток позволяет устанавливать носители от формата A5 до A4/Letter, а верхний лоток в основном предназначен для фотопечати и позволяет устанавливать носители размером от 3,5х5'' до 13х18 см (5х7''). Сам по себе лоток небольшой, поэтому за универсальность приходится расплачиваться его скромной емкостью, хотя для фото-МФУ, ориентированного в основном на индивидуальное использование, это не столь большой недостаток, а вот удобство - плюс существенный.

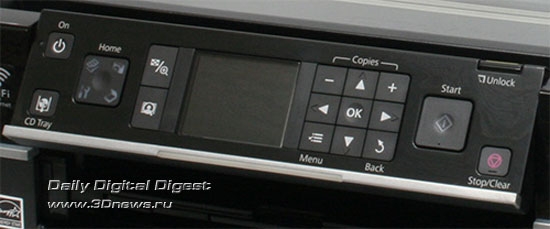

Epson Stylus Photo TX710W. Панель управления

Спереди в верхней части корпуса находится откидная панель управления. Максимальный угол поднятия панели составляет 90 градусов. Предусмотрено четыре промежуточных положения жесткой фиксации, что способствует удобству работы с МФУ. Как уже упоминалось, хоть устройство и похоже на старшие модели TX800/TX810, панель управления больше схожа с панелью МФУ TX600FW, поэтому, разумеется, ни сенсорного экрана, ни сенсорных кнопок тут нет. Панели 600-й и 700-й серии хоть и похожи, но далеко не идентичны: в клавише выбора режима работы кнопка факсимильной связи заменена функцией перехода в режим настроек, добавлена клавиша выброса держателя дисков, кроме того, у TX710W нет цифровой клавиатуры и трех клавиш управления приемом/передачей факсимильных сообщений.

Верхняя крышка скрывает сканер планшетного типа. Ход крышки составляет чуть более 90 градусов, в этом положении крышка и фиксируется. Промежуточных углов фиксации раскрытия крышки нет, и ее необходимо либо раскрывать в крайнее положение, либо придерживать рукой. Соединительные петли позволяют приподнять крышку на издевательски малую высоту - всего 6 мм, что позволяет сканировать с закрытой крышкой разве что очень тонкие брошюры или журналы. Но, в то же время, нельзя не отметить простоту процедуры снятия крышки, что позволяет с закрытой крышкой сканировать носители любой толщины.

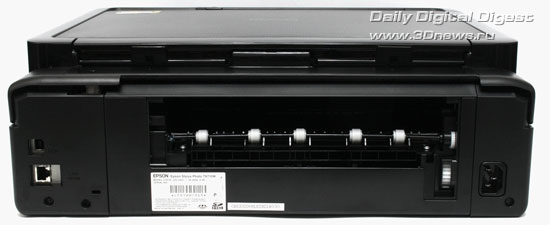

Epson Stylus Photo TX710W. Вид сзади




На задней стенке устройства слева находятся разъемы RJ-45 и USB (тип B-F), справа - разъем подключения кабеля питания, а по центру - большая декоративная съемная панель, на место которой можно установить опциональный модуль двусторонней печати. По бокам устройства находятся лишь выемки-ручки, облегчающие поднятие модуля сканера.



Экранное меню



Epson Stylus Photo TX710W. Главное меню.
Epson Stylus Photo TX710W. Меню установок.
Epson Stylus Photo TX710W. Проверка уровня чернил.
Epson Stylus Photo TX710W. Меню техобслуживания.
Epson Stylus Photo TX710W. Настройка принтера.
Epson Stylus Photo TX710W. Настройка способа отображения изображений при просмотре.
Epson Stylus Photo TX710W. Выбор языка интерфейса.



Подключение

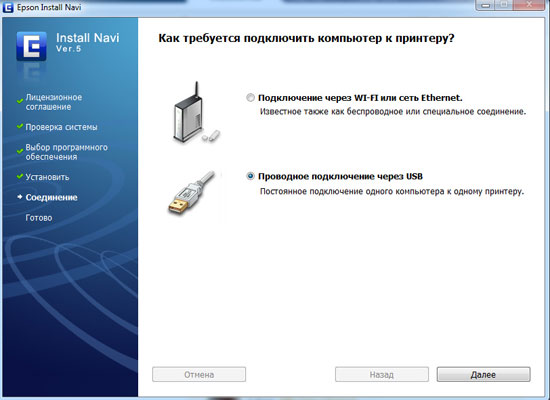

Подключение МФУ к ПК возможно тремя способами - локально по шине USB, по сетевому кабелю, а также при помощи Wi-Fi-соединения. Первый способ подключения привычен, поэтому особого внимания не заслуживает. Сетевое подключение позволяет использовать МФУ всем, кто находится в локальной сети и имеет доступ к IP-адресу МФУ, что позволяет существенно увеличить эффективность работы устройства и минимизировать его простои. При первоначальной установке желательно использовать прямое USB-подключение, что позволяет оперативно настроить проводное или беспроводное сетевое соединение при помощи утилиты Epson NetSetup.

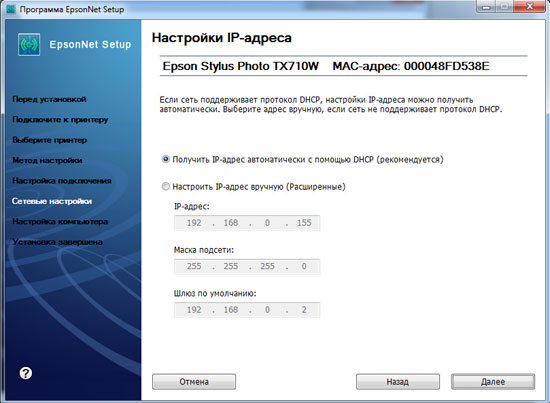

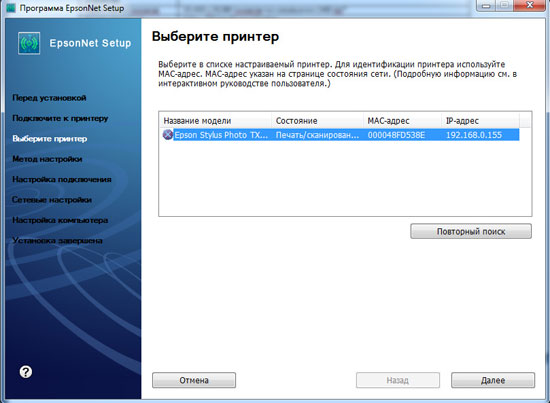

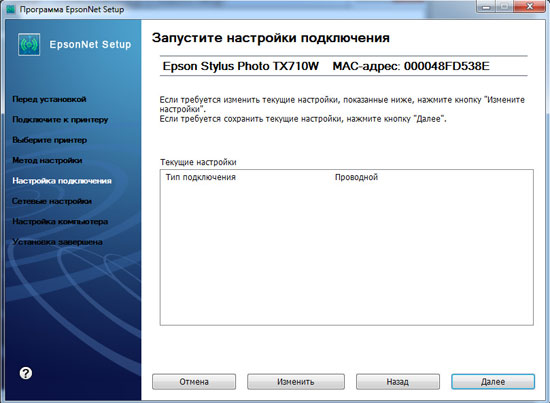

EPSON Stylus Photo TX710W. Настройка сетевого доступа.



Экранное меню



Epson Stylus Photo TX710W. Сетевые настройки.
Epson Stylus Photo TX710W. Настройка беспроводной сети.
Epson Stylus Photo TX710W. Настройка беспроводной сети.
Epson Stylus Photo TX710W. Выбор режима связи.
Epson Stylus Photo TX710W. Поиск точек доступа.
Epson Stylus Photo TX710W. Ввод ключа.
Epson Stylus Photo TX710W. Ввод ключа.
Epson Stylus Photo TX710W. Подтверждение настроек.
Epson Stylus Photo TX710W. Ввод сетевого имени.
Epson Stylus Photo TX710W. Настройка TCP/IP.
Epson Stylus Photo TX710W. Ввод IP-адреса.
Epson Stylus Photo TX710W. Ввод маски подсети.
Epson Stylus Photo TX710W. Ввод IP-адреса шлюза по умолчанию.
Epson Stylus Photo TX710W. Подтверждение настроек.

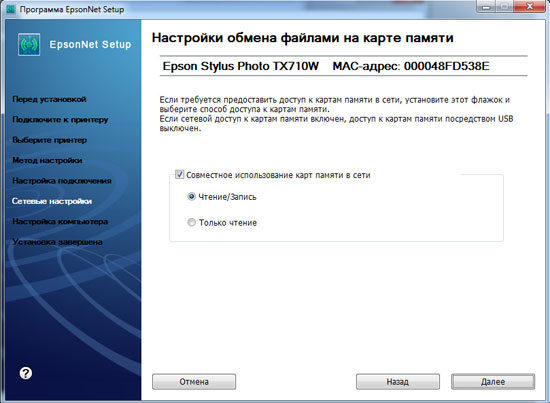

Epson Stylus Photo TX710W. Настройка общего доступа к файлам на флэш-носителях.



Устройство чтения флэш-носителей

В МФУ встроено устройство чтения карт флэш-памяти, а также порт USB, предназначенный для подключения камер в режиме прямой печати и USB-флэшек. К сожалению, последние недоступны на ПК ни при USB, ни при сетевом подключении. Кроме того, в настройках устройства можно активировать/деактивировать доступ к флэш-носителям (причем отдельно при подключении МФУ по USB-шине и при сетевом доступе), а также установить режим доступа при подключении устройства по сети (чтение или чтение/запись). При сетевом типе подключения установленные флэш-носители доступны на ПК в виде сетевых дисков, подключение которых происходит автоматически. Стоит отметить, что, в отличие от старшей модели TX800, тестируемое устройство не поддерживает воспроизведение и печать стоп-кадра из видеоряда. Тестирование скорости передачи данных проводилось с картами MemoryStick Pro Duo и microSDHC Class 6 с адаптером, xD Type M+, а также Compact Flash 120x.

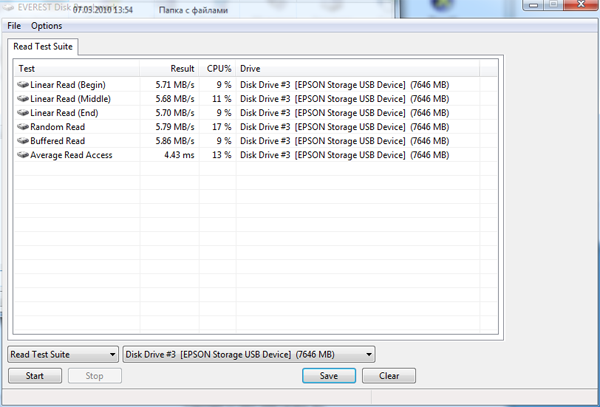

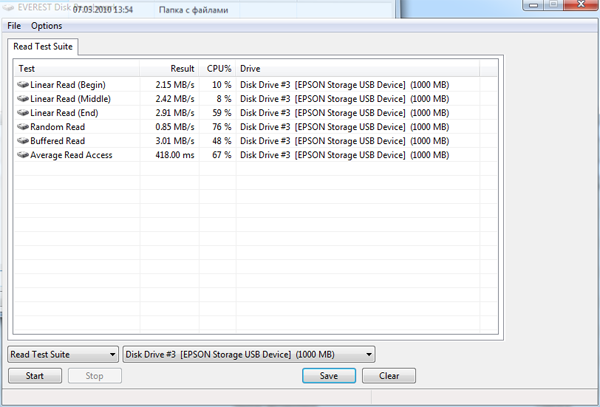

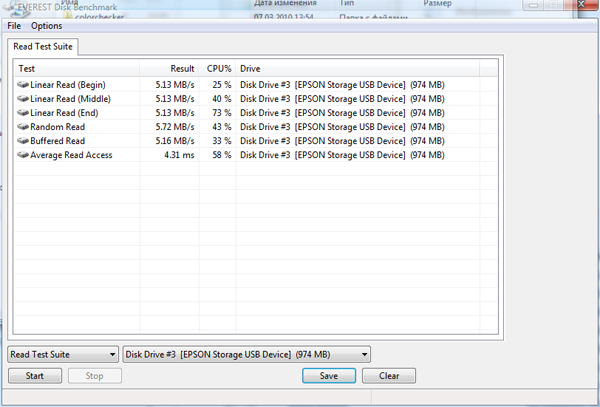

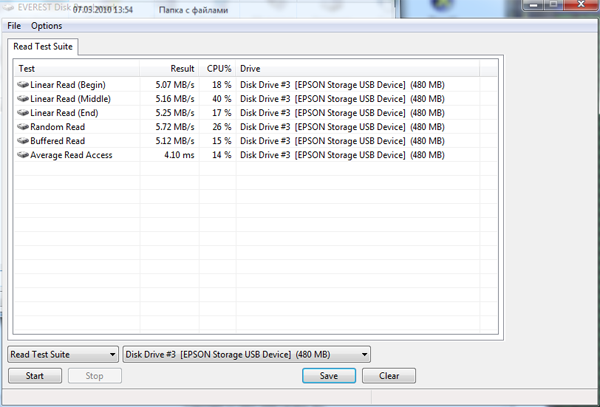

Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты Compact Flash.






Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты SDHC Class 6.






Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты MS Pro Duo.






Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты xD Type M+.

Как видно на вышеприведенных иллюстрациях, при чтении карт памяти типа xD скорость считывания значительно падает, хотя результаты не столь низки, как, например, у МФУ производства Canon.



Сканер

В сканере используется LED-подсветка, в качестве регистрирующего элемента используется CIS-датчик, в общем, стандартный набор. От большинства других МФУ тестируемое устройство отличается разве что более высоким оптическим разрешением - до 2400x4800 dpi. Примечательной является толщина модуля сканера - всего 21 мм, что, впрочем, на общем фоне небольшой толщины устройства не кажется чем-то необычным, но по сравнению с большинством других моделей разница существенна.



Epson Stylus Photo TX710W. Вид общий с открытой крышкой сканера



Epson Stylus Photo TX710W. Вид общий со снятой крышкой сканера

В автономном режиме работы сохранение отсканированных материалов возможно как на карту памяти, так и на USB-флэшку. Настроек сканирования немного - формат сохранения (JPEG и PDF), область сканирования (максимальная и автокадрирование), а также качество (стандартное и наилучшее) и тип исходного документа (фото или текст). Примечательно, что независимо от выбранного типа документа и качества сканирования, разрешение остается неизменным - 300 dpi.

Сама программа управления сканером EPSON Scan за последние годы практически не претерпела изменений, поэтому пользователям сканеров Epson все будет знакомо. Для новичков тут тоже никаких проблем - все настройки разделены на группы. Кроме того, предусмотрено четыре варианта отображения настроек - автоматический, простой, офисный и профессиональный режим.

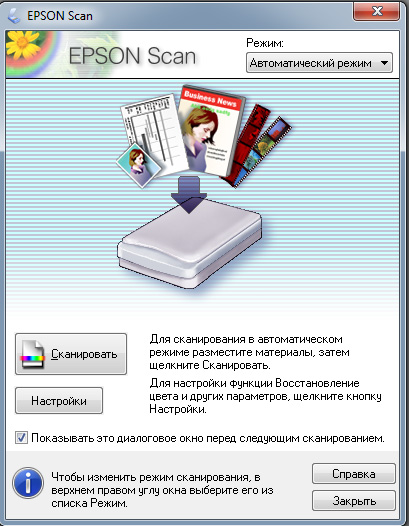

Epson Stylus Photo TX710W. Автоматический режим.

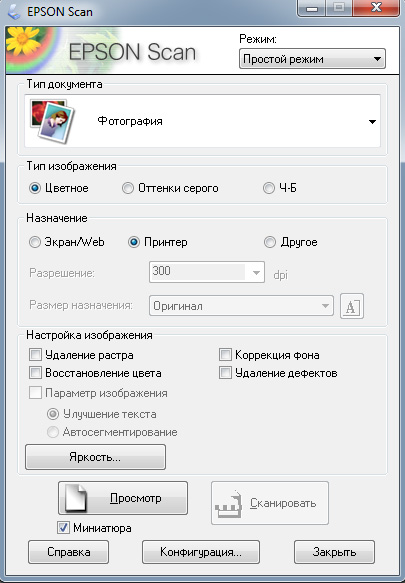

Epson Stylus Photo TX710W. Простой режим.

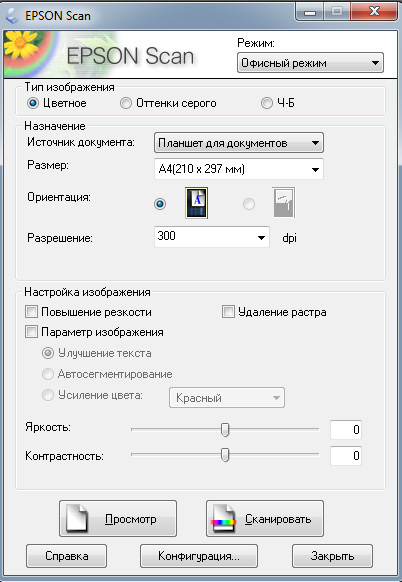

Epson Stylus Photo TX710W. Офисный режим.






Epson Stylus Photo TX710W. Профессиональный режим.






Epson Stylus Photo TX710W. Профессиональный режим.



Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблица Munsell Color Checker.



EPSON Stylus Photo TX710W. калибровочная таблица Munsell Color
Checker

Таблица была отсканирована с разрешением 600 dpi с выключенной цветокоррекцией, после чего сохранена в формате TIFF без сжатия. Основываясь на идеализированной модели проверочной таблицы, был построен цветовой профиль, который позволил построить графики цветового охвата в системе Lab для координат ab при L, равном 25, 50 и 75. На изображениях желтая кривая - график цветового охвата тестируемого сканера, белая - стандартное цветовое пространство sRGB.

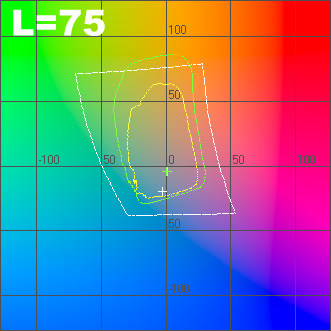

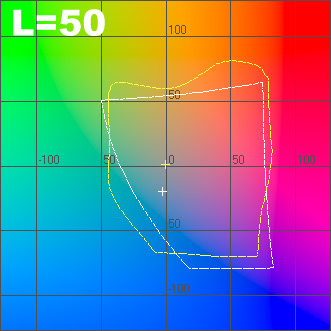

Epson Stylus Photo TX710W. График цветового охвата сканера в координатах ab при L=25.






Epson Stylus Photo TX710W. График цветового охвата сканера в координатах ab при L=50.






Epson Stylus Photo TX710W. График цветового охвата сканера в координатах ab при L=75.



Скоростные показатели

При длительном простое без активности сканеру на разогрев требуется четыре секунды, что, учитывая использование LED-подсветки, не слишком шустро. Предварительное сканирование длится четыре секунды, а на обратный ход каретки требуются все те же четыре секунды. Для оценки скоростных характеристик сканировался лист формата А4 с различными настройками цвета и разрешения.



Время сканирования, секунд
Разрешение Планшет
Ч/б Серый
(8 бит)
Цветной
(24 бита)
150 dpi 4 4 9
300 dpi 9 9 27
600 dpi 33 33 120



Шум

Замеры уровня генерируемого шума производились для трех наиболее часто используемых разрешений сканирования в режиме цветности "24 бит". Для удобства восприятия результатов они были объединены в таблицу. Традиционно, у сканеров, встроенных в МФУ, очень высок уровень шума при обратном ходе каретки, но в случае с тестируемым устройством шум оказался не слишком высоким - до 41,8 дБА.



Шум, дБА
Разрешение Планшет
150 dpi 39,9-39,7
300 dpi 37,3-38,9
600 dpi 34,7-36,2



Экранное меню



Epson Stylus Photo TX710W. Главное меню режима сканирования.
Epson Stylus Photo TX710W. Настройки сканирования.
Epson Stylus Photo TX710W. Выбор формата сохранения.
Epson Stylus Photo TX710W. Выбор области сканирования.



Принтер

МФУ Epson Stylus Photo ЕTX710W оборудовано 6-цветным принтером, причем и набор картриджей, и их размещение такое же, как и у старшей модели TX800FW. Картриджи вынесены с каретки в отдельный отсек, благодаря чему процедура их замены невероятно проста, а главное, профиль устройства невелик. К тому же, из-за небольшого веса каретки раскачка корпуса при печати практически отсутствует. Подготовка к печати после включения питания или выхода из режима сна довольно быстрая - около 40 секунд, что существенно меньше, чем требуется старшей модели TX800FW. Если же устройство активно, то печать и вовсе начинает всего через 4-5 секунд после отправки задания, что, опять же, быстрее, чем в случае старшей модели.

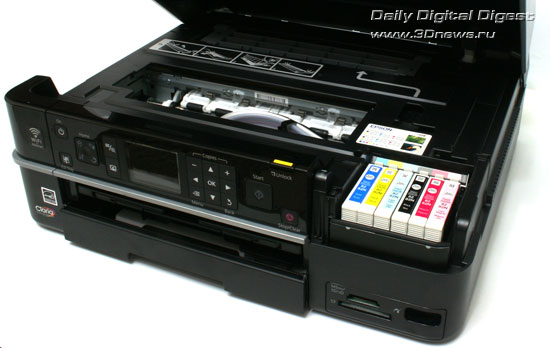

Epson Stylus Photo TX710W. Отсек установки картриджей

При автономной печати фото возможен отбор нескольких снимков и установка количества копий, печать с использованием различных макетов, создание поздравительных открыток. Из настроек доступен выбор размера (10х15 см, 13х18см,100х48 мм, А4, 16:9) и типа бумаги (простая, матовая, глянцевая, Epson Ultra Glossy, Epson Premium Glossy), выбор одного из трех режимов качества, активирование функции печати без полей. Кроме того, предусмотрен ряд средств коррекции фото - автокоррекция, определение сцены и соответствующая настройка, режим подавления эффекта "красных глаз", наложение базовых цветовых фильтров (сепия и ч/б), а также ручное управление яркостью, контрастностью, резкостью и насыщенностью.

Меню настройки печати практически не отличается от настроек других современных печатающих устройств Epson. Настройки разбиты на пять вкладок - "Значки", "Главное", "Расширенное", "Макет" и "Сервис". Последняя вкладка содержит пиктограммы запуска различных сервисных процедур - проверки дюз, их чистки, калибровки, замены картриджей, а также тонкой настройки параметров печати.

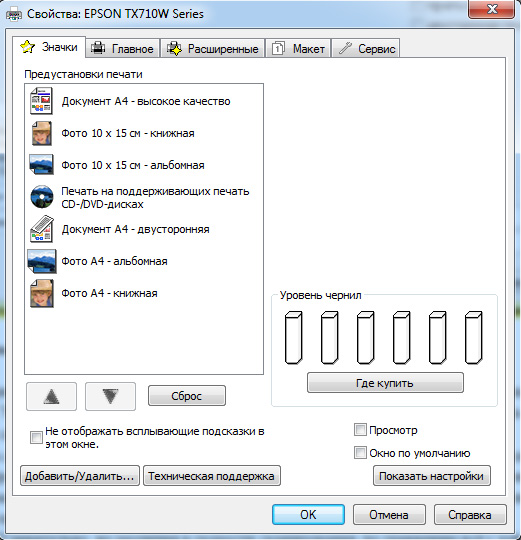

Epson Stylus Photo TX710. Профили печати.

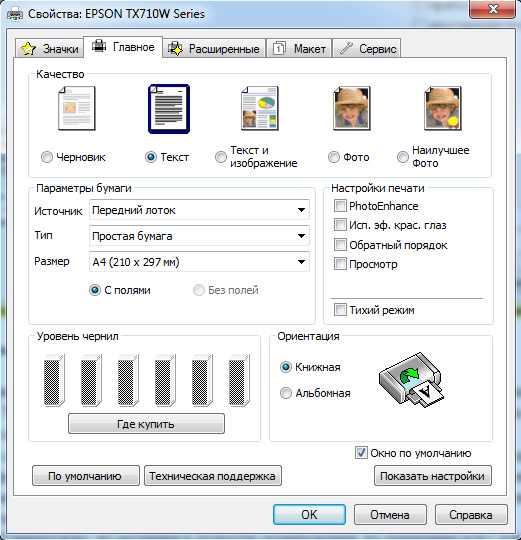

Epson Stylus Photo TX710. Основные настройки.

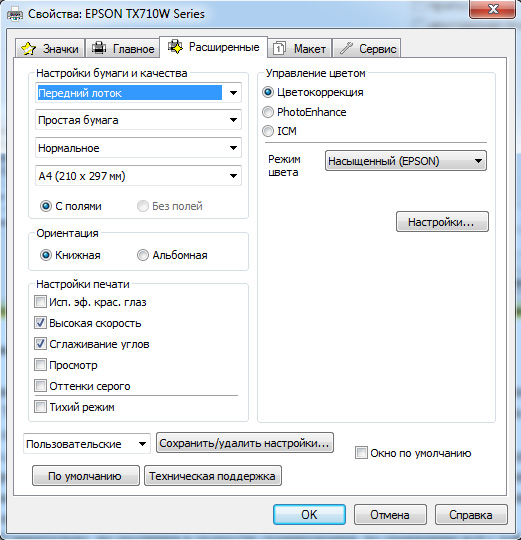

Epson Stylus Photo TX710. Расширенные настройки.

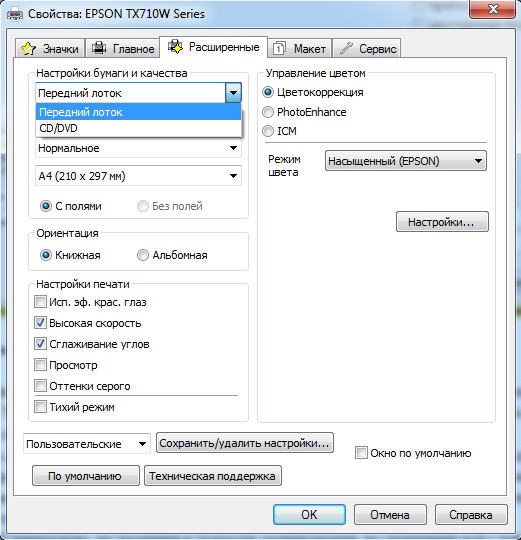

Epson Stylus Photo TX710. Расширенные настройки. Выбор источника носителя.

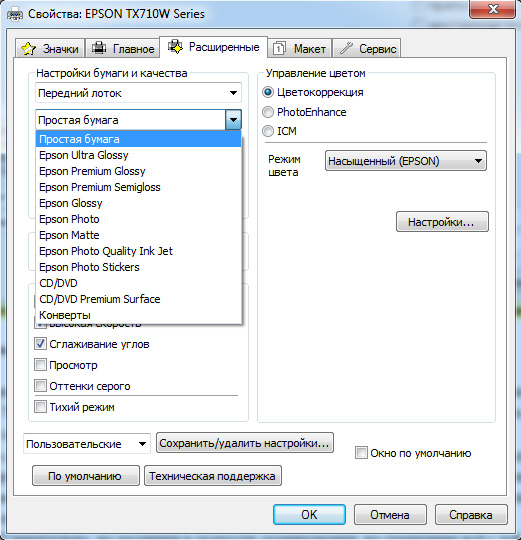

Epson Stylus Photo TX710. Расширенные настройки. Выбор типа носителя.

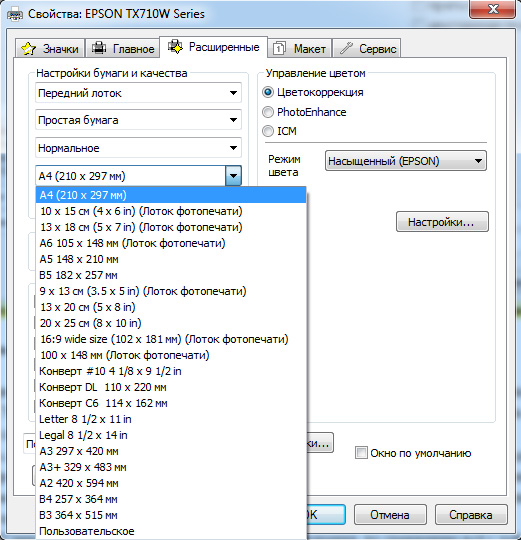

Epson Stylus Photo TX710. Расширенные настройки. Выбор размера носителя.

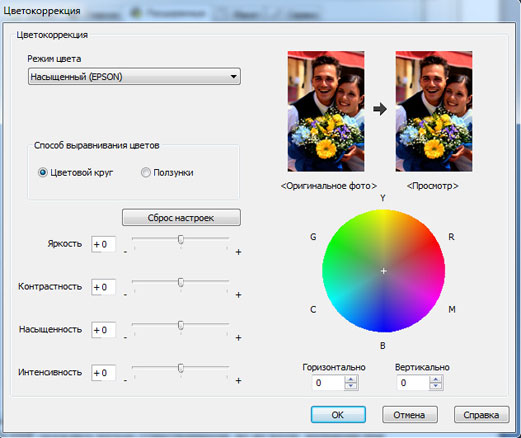

Epson Stylus Photo TX710. Расширенные настройки. Цветокоррекция.

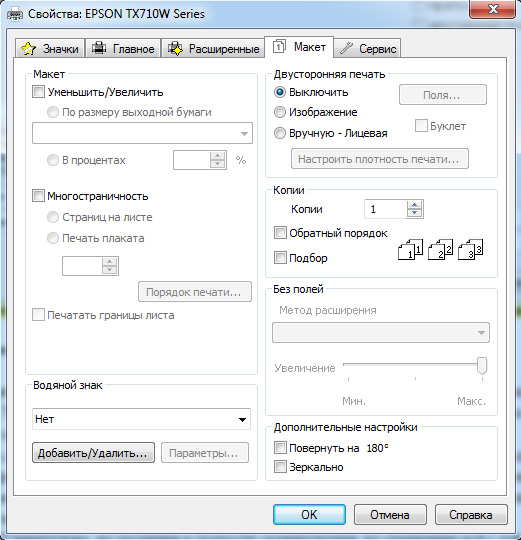

Epson Stylus Photo TX710. Настройка макета страницы печати.

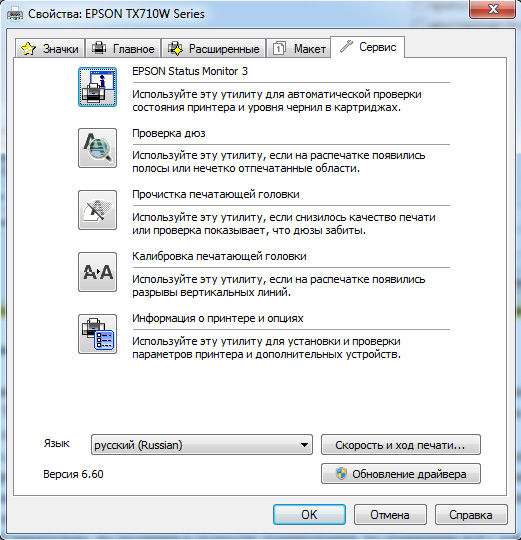

Epson Stylus Photo TX710. Вкладка "Сервис".

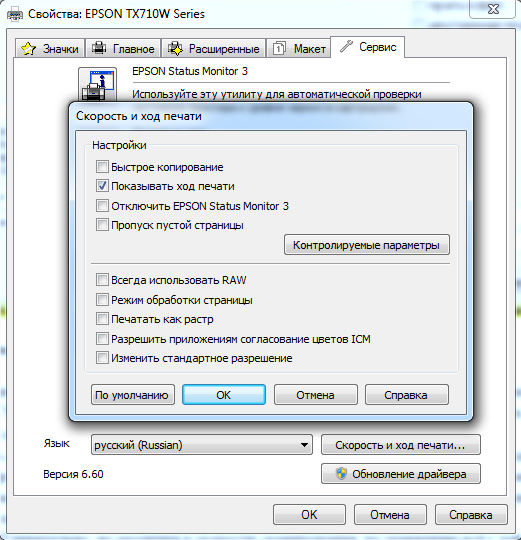

Epson Stylus Photo TX710. Тонкие настройки скорости и хода печати.



Тестирование

Для оценки цветового охвата принтера использовался спектроколориметр Datacolor 1005, входящий в комплект Spyder3Studio. При помощи данного прибора была построена пара ICC-профилей - для обычной офисной бумаги плотностью 80 г/м? и глянцевой фотобумаги EPSON Premium Glossy Photo Paper 255 г/м?.

На базе профилей для всех использованных типов бумаги и картриджей был построен график цветового охвата для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На графике: желтый график - офисная бумага, зеленый - бумага EPSON Premium Glossy, а также для сравнения приведен белый график стандартного цветового пространства sRGB.

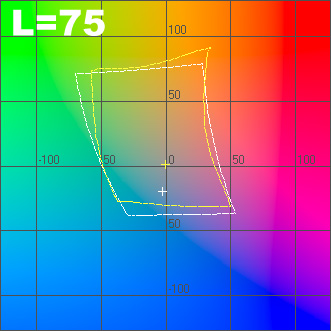

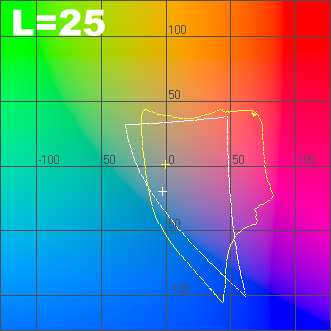

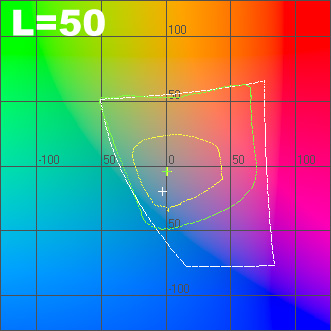

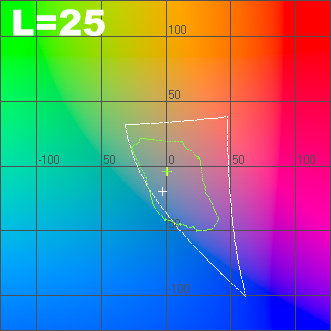

Epson Stylus Photo TX710W. График цветового охвата принтера в координатах ab при L=25.






Epson Stylus Photo TX710W. График цветового охвата принтера в координатах ab при L=50.






Epson Stylus Photo TX710W. График цветового охвата принтера в координатах ab при L=75.

Стандартные тестовые шаблоны 3DNews были распечатаны на тех же типах бумаги, что и при оценке цветового охвата. Тестовые шаблоны отсканированы с разрешением 600 dpi и сохранены в программе Adobe Photoshop в формате JPEG с минимальным сжатием.

* Для просмотра полноразмерного изображения нажмите на миниатюре.






Простая офисная бумага.






Бумага EPSON Premium Glossy Photo Paper 255 г/м?.






Простая офисная бумага.






Бумага EPSON Photo Paper.






Простая офисная бумага.






Бумага EPSON Premium Glossy Photo Paper 255 г/м?.



Примеры снимков






Оригинал снимка.



primer_1_ top_resize.jpg



Снимок 10х15 см. Максимальное качество, бумага EPSON Photo Paper.






Оригинал снимка.



primer_2_ top_resize.jpg



Снимок 10х15 см. Максимальное качество, бумага EPSON Photo Paper.






Миниатюра оригинала снимка.






Снимок 10х15 см. Полноцветная печать. Максимальное качество, EPSON Photo Paper.



Скоростные показатели

Для проверки "скорострельности" EPSON Stylus Photo TX710W было распечатано 10 листов текстового шаблона, полностью заполненного словом "Тест" (шрифт - Times New Roman, кегль - 12, межстрочный интервал - стандартный). В черновом режиме печати при полном заполнении страницы словом "Тест" среднее время печати страницы без учета времени подготовки к печати составило 3,5 секунды. При частичном заполнении в 20, 15 и 10 строчек среднее время печати одной страницы составило 1,8, 1,6 и 1,3 секунды соответственно. При печати в режиме качества "Текст" скорость печати очень сильно падает, и при печати того же шаблона с полным заполнением в среднем одна страница отпечатывается за 8 секунд, а при частичном заполнении (20, 15 и 10 строчек) требуется 4,1, 3,5 и 3,1 секунды на страницу, что соизмеримо со скоростями наиболее дешевых струйных МФУ.

Ниже приведены кроп-фрагменты печати в режимах "черновик" и "текст" на обычной офисной бумаге плотностью 80 г/м?.






Epson Stylus Photo TX710W. Фрагмент страницы, отпечатано в режиме качества "черновик".






Epson Stylus Photo TX710W. Фрагмент страницы, отпечатано в режиме качества "текст".

А вот на скорость фотопечати грех жаловаться - она весьма высока. Тестирование скорости проводилось в режиме "Фото" и при максимальном качестве "Photo RPM (макс. dpi)". Замеры проводились при использовании носителей формата A4 и 10х15 см, причем в обоих случаях был активирован режим печати без полей, который немного замедляет печать, но активно используется при работе с фотографиями. В режиме качества "Фото" формат A4 был отпечатан за 70 секунд, а карточка 10х15 см - всего за 15 секунд. При установке режима максимального качества печать длится 125 и 43 секунды соответственно.



Шум и вибрация

Благодаря вынесению блока картриджей в отдельный отсек, вес каретки совсем невелик, поэтому раскачка корпуса и вибрации малы, и МФУ не раскачивается, даже будучи водруженным на картонную коробку от самого же устройства. Уровень генерируемого шума находится на уровне чуть ниже среднего. Самый шумный процесс - захват листов из основного лотка, при котором уровень шума достигает 67,2 дБА. Процесс подготовки к печати сравнительно тихий - до 56,6 дБА. При выбросе листа при печати на максимально возможной скорости шум не превышает 63,3 дБА. Непосредственно в процессе печати текста в режиме качества "черновик" уровень шума составляет 55,3-60,2 дБА, а в режиме качества "текст" - 47,3-56,2 дБА. При фотопечати на носителе формата А4 уровень шума составляет 44,5-50,0 дБА, а при использовании карточки 10х15 см - 44,1-45,3 дБА.

* Измерения проводились на расстоянии 50 см от геометрического центра лицевой панели.



Экранное меню



Epson Stylus Photo TX710W. Главное окно режима печати.
Epson Stylus Photo TX710W. Печать открыток.
Epson Stylus Photo TX710W. Печать индексной страницы.
Epson Stylus Photo TX710W. Выбор снимков для печати.
Epson Stylus Photo TX710W. Печать линованной бумаги.



Печать на поверхности дисков

Как уже упоминалось, держателя дисков в комплекте поставке нет, хотя функция печати на поверхности дисков есть. Все встает на свои места, когда замечаешь клавишу CD-Tray, которая отвечает за выброс и загрузку держателя. К слову, процесс выброса довольно длительный - около 14 секунд, а вот загрузка практически мгновенна. В режиме печати на поверхности оптических дисков предусмотрен автономный режим, в котором возможна печать одного или четырех изображений на всю поверхность диска, либо печать на поверхности практически неограниченного количества фото, выбранных пользователем в памяти установленной карты памяти либо USB-флэшки. Перед началом печати принтер предлагает вручную выбрать внешний и внутренний радиус границы печати в пределах 114-120 мм и 18-46 мм соответственно. Перед печатью на поверхности диска возможна тестовая печать на бумаге, что позволяет оценить финальный результат, не израсходовав диск. Как и при обычной работе с фото, в автономном режиме печати на поверхности дисков предусмотрена возможность корректировки фото - автокоррекция, определение сцены и соответствующая настройка, режим подавления эффекта "красных глаз", наложение базовых цветовых фильтров (сепия и ч/б), а также ручное управление яркостью, контрастностью, резкостью и насыщенностью.

Печать с ПК возможна практически из любой утилиты, но зачастую вывод печати приходится подстраивать, чтобы чернила попали именно на диск, а не мимо. Тут выручает Photoshop и другие пакеты работы с графикой с тонкими настройками вывода на печать. Но для начинающего пользователя такой подход совершенно неудобен, а точнее, неприемлем. Гораздо проще использовать специализированное комплектное ПО с незамысловатым названием Print CD. Программа позволяет печатать обложки, подготовленные в графических пакетах, создавать простые обложки непосредственно в программе либо выбрать один из 70 шаблонов.

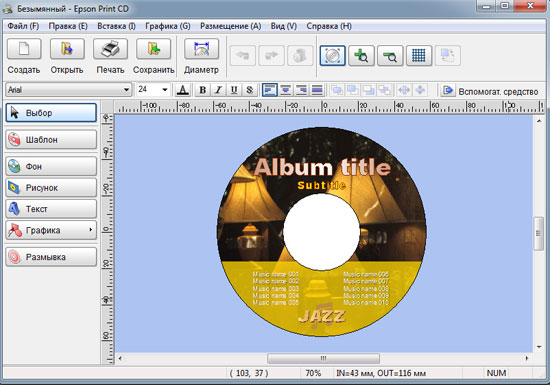

Epson Stylus Photo TX710W. Программа печати на поверхности дисков Epson PrintCD.



Экранное меню



Epson Stylus Photo TX710W. Режим копирования поверхности дисков.
Epson Stylus Photo TX710W. Режим печати на поверхности дисков.



Копирование

Функция копира присуща всем современным МФУ, будь то лазерное монохромное или цветное струйное устройство. Меню копирования схоже со старшей моделью. В главном окне возможен выбор цветности (ч/б или цветное), разрешения и количества копий, а остальные настройки доступны только в меню. Из настроек доступен выбор режима копирования (изображение или текст), установка одного из трех режимов качества, активирование режимов копирования без полей, разворотов книг и двух копий на одном листе Кроме того, предусмотрена масса вариантов преобразования форматов, установка типа и формата бумаги. Из специальных функций стоит отметить функцию копирования фото с восстановлением цветов, а также функцию копирования графики с поверхности дисков. Еще одна интересная функция, которая может развлечь детей, - создание книг-раскрасок из любого изображения.



Скоростные показатели

Тестирование скоростных показателей проводилось в цветном и ч/б режимах во всех доступных режимах качества. Для удобства восприятия результаты сведены в единую таблицу.



Время копирования, секунд
Качество Планшет
Ч/б Цветное
Черновик 9 9
Стандартное 13 18
Наилучшее 34 57



Экранное меню



Epson Stylus Photo TX710W. Главное окно режима копирования.
Epson Stylus Photo TX710W. Меню настройки режима копирования.
Epson Stylus Photo TX710W. Настройка бумаги.
Epson Stylus Photo TX710W. Выбор макета копирования.
Epson Stylus Photo TX710W. Меню масштабирования и преобразования форматов.
Epson Stylus Photo TX710W. Выбор размера бумаги.
Epson Stylus Photo TX710W. Выбор типа бумаги.
Epson Stylus Photo TX710W. Выбор типа копирования.
Epson Stylus Photo TX710W. Выбор качества копирования.
Epson Stylus Photo TX710W. Копирование фото с восстановлением цветов.
Epson Stylus Photo TX710W. Копирование фото с восстановлением цветов.
Epson Stylus Photo TX710W. Создание книг-раскрасок.



Стоимость

Стоимость EPSON Stylus Photo TX710W составляет порядка $400. Согласно данным price.ru, средняя стоимость картриджа базовой емкости составляет $13-18. Стоимость оригинальных цветных картриджей повышенной емкости, в зависимости от аппетитов розничного продавца, колеблется в пределах $18-26. Наиболее выгодным является приобретение комплекта картриджей повышенной емкости (t0817), стоимость которого колеблется от $89 до $106, а это уже существенная экономия. Измеренный по стандарту ISO/IEC FCD 24711 и 24712 ресурс картриджей довольно велик, но в реальности практически недостижим.

Стандартные:



  • T0821 (черный) - 355 стр.
  • T0822 (голубой) - 890 стр.
  • T0823 (пурпурный) - 435 стр.
  • T0824 (желтый) - 660 стр.
  • T0825 (светло-голубой) - 335 стр.
  • T0826 (светло-пурпурный) - 660 стр.

Повышенной емкости:



  • T0811 (черный) - 570 стр.
  • T0812 (голубой) - 1475 стр.
  • T0813 (пурпурный) - 720 стр.
  • T0814 (желтый) - 1070 стр.
  • T0815 (светло-голубой) - 540 стр.
  • T0816 (светло-пурпурный) - 1020 стр.



Выводы

Как показало тестирование, отличий у TX710W от старшей модели TX800FW немного. Видимые - это отсутствие факса, модуля автоподачи и сенсорного управления. Из всего перечисленного, с точки зрения индивидуального использования, расстраивает разве что отсутствие сенсорного управления, которое существенно облегчает работу с МФУ в автономном режиме. Впрочем, относительно старшей модели есть и плюсы - отсутствие автоподатчика позволило сделать высоту устройства еще меньше, да и в целом дизайн от этого только выигрывает, что важно при использовании в домашних условиях. Также из отличий можно отметить чуть более низкую скорость сканирования по сравнению со старшей моделью, хотя она и довольно высока. В остальном, устройства практически идентичны. Разница в стоимости составляет порядка $60.

Из минусов устройства стоит отметить маркие корпусные панели, отсутствие промежуточных положений фиксации крышки сканера, а также довольно медленную печать текста в режиме качества "текст".

Плюсов у устройства масса - малая высота, кассета для бумаги с двумя лотками, возможность проводного и беспроводного сетевого доступа, удобная автономная работа, в целом невысокий уровень генерируемого при работе шума, а также быстрая и качественная фотопечать.

Благодарим украинское представительство компании Epson за предоставленное на тестирование оборудование.
А также компанию "Графитек" (г. Москва) за предоставленный комплект колориметров Spyder3Studio.

Автор: Сергей Вервейко
Дата: 25/03/2010



Epson Stylus Photo TX710W. Вид общий

Модельный ряд струйных многофункциональных устройств Epson довольно широк и позволяет подобрать устройство под конкретные задачи, не переплачивая за функции, которые, возможно, никогда не будут использоваться. Попавшее к нам на тестирование устройство - Epson Stylus Photo TX710W, внешне чрезвычайно похоже на старшую модель в линейке Stylus Photo TX. Оно тоже оборудовано проводным и беспроводным сетевыми интерфейсами, устройством чтения карт памяти и позволяет печатать на поверхности дисков. Но в нем нет откровенно "офисных" модулей, а именно автоподатчика листов и факса, которые для домашнего пользователя являются скорее бонусом, чем необходимостью.



Технические характеристики, заявленные производителем



Epson Stylus Photo TX710W
Характеристики принтера
Разрешение печати До 5760х1440 dpi
Скорость печати Высокая скорость печати - до 40 стр/мин, фото за 10 с
Размер бумаги A4 210х297 мм
10х15 см (4х6 дюймов)
13х18 см (5х7 дюймов)
A6 105х148 мм
A5 148х210 мм
B5 182х257 мм
9х13 см (3,5х5 дюймов)
13х20 см (5х8 дюймов)
20х25 см (8х10 дюймов)
16:9 wide size (102х181 мм)
100х148 мм
Letter 8,5х11 дюймов
Legal 8,5х14 дюймов
Типы бумаги Простая высокосортная бумага или специальная бумага, распространяемая Epson
Толщина бумаги, мм 0,08-0,11
Плотность бумаги, г/м? 64-90
Размер конвертов Конверт #10 4 1/8 х 9 1/2 дюймов
Конверт DL 110х220 мм
Конверт C6 114х162 мм
Типы бумаги конвертов Простая высокосортная бумага
Плотность бумаги конвертов, г/м? 64-90
Передний кассетный лоток подачи бумаги До 120 листов бумаги плотностью 90 г/м?
Характеристики сканера
Тип сканера Планшетный, цветной
Фотоэлектрическое устройство CIS
Эффективных пикселей 20 400x28 080 при разрешении 2400 dpi*
Размер документа 216х297 мм A4 или US letter
Разрешение сканирования 2400 dpi (обычное сканирование)
4800 dpi (детальное сканирование)
Выходное разрешение 50-6400, 9600 и 12800 dpi
(50-6400 dpi с шагом 1 dpi)
Представление цвета 16 бит/пиксель для каждого базового цвета (внутреннее)
8 бит/пиксель для каждого базового цвета (внешнее)
Источник света LED
Характеристики автоматического податчика документов
Подача бумаги Загрузка изображением вверх
Вывод бумаги Вывод изображением вниз
Размер бумаги A4, Letter, Legal
Типы бумаги Простая бумага
Плотность бумаги, г/м? 60-95
Вместимость Суммарная толщина пачки бумаги может доходить до 3 мм (примерно 30 листов формата Letter, A4 и 10 листов формата Legal)
Характеристики интерфейсов
Беспроводная локальная сеть Стандарт IEEE 802.11b/g
Безопасность WEP (64/128 бит)
WPA-PSK (TKIP/AES) WPA2-совместимый
Рабочая частота 2,4 ГГц
Режим соединения Ad hoc mode (Специальный режим)
Режим сети
Стандарт
Кабельное подключение Ethernet 100BASE-TX/10 BASE-T
Bluetooth Bluetooth Ver.2.0 + EDR compliant (Опиционально)
USB USB 2.0, высокоскоростной
Устройство чтения носителей
Совместимые карты памяти CompactFlash, Memory Stick, Memory Stick PRO, Memory Stick Duo*, Memory Stick PRO Duo*, Memory Stick PRO-HG Duo*, Memory Stick Micro*, MagicGate Memory Stick, MagicGate Memory Stick Duo*, Microdrive, SDHC, SD, MultiMediaCard, MMCplus, MMCmobile*, MMCmicro*, miniSDHC*, miniSD*, micro SDHC*, micro SD*, xD-Picture (Type M, M+, H)
* - с адаптером
USB USB 2.0 - высокоскоростной (для устройств, совместимых с PictBridge/Mass storage class для внешних устройств хранения данных)
Формат носителя DCF Совместимый с DCF (Design rule for Camera File system) версии 1.0 или 2.0
Совместимый со стандартными типами карт памяти
Требования к напряжению 3,3 В
Макс. ток 500 мА
Формат фотографий
Формат файла JPEG с данными стандарта Exif Version 2.21
Размер изображения 80х80 пикселей – 9200х9200 пикселей
Количество файлов До 9990



Комплект поставки

На тестирование попала коммерческая версия, но комплектация оказалась неполной, потому что данный образец используется представительством компании Epson в качестве ознакомительного. Полноценные коммерческие поставки включают следующее:



  • комплект картриджей;
  • силовой кабель;
  • сетевой кабель (RJ-45);
  • диск с драйверами и дополнительным ПО;
  • краткое руководство;
  • полное руководство;
  • руководство по настройке сетевого подключения;
  • гарантийный талон/сервисная книжка;
  • брошюра "Оригинальные расходные материалы Epson".

В комплекте поставки нет держателя дисков, поскольку он интегрирован в конструкцию корпуса и выдвигается по требованию, как и в случае протестированного ранее МФУ EPSON Stylus Photo TX800FW.



Внешний вид

Тестируемое устройство невероятно похоже на старшие модели в линейке МФУ - TX800/TX810, а внешние отличия заключаются лишь в небольших, но весьма важных деталях. Сразу бросается в глаза отсутствие горба в левой части крышки, ведь у TX710W нет автоподатчика. Благодаря этому, высота устройства стала еще меньше и сходство МФУ с элементом домашнего кинотеатра усилилось. Еще одна отличительная черта - дисплей и панель управления, которая схожа с панелью 600-й серии. Как и в 800-й серии, в рабочем состоянии у TX710W нет торчащего лотка с бумагой, ведь используется только кассета в нижней части корпуса.

Корпус смотрится стильно - тонкие и переливающиеся в лучах света глянцевые панели иногда заставляют забыть, что это МФУ. Но за лоск приходится платить, и глянец необходимо постоянно протирать, дабы сохранить опрятный внешний вид устройства. Больше всего от отпечатков страдает панель управления. Кроме того, глянцевое покрытие оказалось не слишком надежным, его легко повредить при транспортировке. А вот к качеству сборки замечаний нет.



Epson Stylus Photo TX710W. Устройство чтения карт памяти

В правом нижнем углу лицевой панели находится устройство чтения карт памяти и USB-порт, предназначенный для подключения камер и USB-флэшек. Практически всю нижнюю часть корпуса занимает стенка лотка для бумаги. Часть стенки лотка при печати автоматически откидывается.



Epson Stylus Photo TX710W. Приемный лоток в рабочем положении

Телескопический 3-секционный приемный лоток с откидывающимся крупным ограничителем хода бумаги очень легко и быстро раскладывается и так же элементарно складывается, тогда как в младших моделях линейки TX телескопические лотки при неаккуратном обращении нередко "закусывает".



Epson Stylus Photo TX710W. Кассета установки бумаги




Сам лоток (а точнее, кассета) не простой, а двухуровневый. Основной лоток позволяет устанавливать носители от формата A5 до A4/Letter, а верхний лоток в основном предназначен для фотопечати и позволяет устанавливать носители размером от 3,5х5'' до 13х18 см (5х7''). Сам по себе лоток небольшой, поэтому за универсальность приходится расплачиваться его скромной емкостью, хотя для фото-МФУ, ориентированного в основном на индивидуальное использование, это не столь большой недостаток, а вот удобство - плюс существенный.



Epson Stylus Photo TX710W. Панель управления

Спереди в верхней части корпуса находится откидная панель управления. Максимальный угол поднятия панели составляет 90 градусов. Предусмотрено четыре промежуточных положения жесткой фиксации, что способствует удобству работы с МФУ. Как уже упоминалось, хоть устройство и похоже на старшие модели TX800/TX810, панель управления больше схожа с панелью МФУ TX600FW, поэтому, разумеется, ни сенсорного экрана, ни сенсорных кнопок тут нет. Панели 600-й и 700-й серии хоть и похожи, но далеко не идентичны: в клавише выбора режима работы кнопка факсимильной связи заменена функцией перехода в режим настроек, добавлена клавиша выброса держателя дисков, кроме того, у TX710W нет цифровой клавиатуры и трех клавиш управления приемом/передачей факсимильных сообщений.

Верхняя крышка скрывает сканер планшетного типа. Ход крышки составляет чуть более 90 градусов, в этом положении крышка и фиксируется. Промежуточных углов фиксации раскрытия крышки нет, и ее необходимо либо раскрывать в крайнее положение, либо придерживать рукой. Соединительные петли позволяют приподнять крышку на издевательски малую высоту - всего 6 мм, что позволяет сканировать с закрытой крышкой разве что очень тонкие брошюры или журналы. Но, в то же время, нельзя не отметить простоту процедуры снятия крышки, что позволяет с закрытой крышкой сканировать носители любой толщины.



Epson Stylus Photo TX710W. Вид сзади




На задней стенке устройства слева находятся разъемы RJ-45 и USB (тип B-F), справа - разъем подключения кабеля питания, а по центру - большая декоративная съемная панель, на место которой можно установить опциональный модуль двусторонней печати. По бокам устройства находятся лишь выемки-ручки, облегчающие поднятие модуля сканера.



Экранное меню



Epson Stylus Photo TX710W. Главное меню.
Epson Stylus Photo TX710W. Меню установок.
Epson Stylus Photo TX710W. Проверка уровня чернил.
Epson Stylus Photo TX710W. Меню техобслуживания.
Epson Stylus Photo TX710W. Настройка принтера.
Epson Stylus Photo TX710W. Настройка способа отображения изображений при просмотре.
Epson Stylus Photo TX710W. Выбор языка интерфейса.



Подключение

Подключение МФУ к ПК возможно тремя способами - локально по шине USB, по сетевому кабелю, а также при помощи Wi-Fi-соединения. Первый способ подключения привычен, поэтому особого внимания не заслуживает. Сетевое подключение позволяет использовать МФУ всем, кто находится в локальной сети и имеет доступ к IP-адресу МФУ, что позволяет существенно увеличить эффективность работы устройства и минимизировать его простои. При первоначальной установке желательно использовать прямое USB-подключение, что позволяет оперативно настроить проводное или беспроводное сетевое соединение при помощи утилиты Epson NetSetup.


















EPSON Stylus Photo TX710W. Настройка сетевого доступа.



Экранное меню



Epson Stylus Photo TX710W. Сетевые настройки.
Epson Stylus Photo TX710W. Настройка беспроводной сети.
Epson Stylus Photo TX710W. Настройка беспроводной сети.
Epson Stylus Photo TX710W. Выбор режима связи.
Epson Stylus Photo TX710W. Поиск точек доступа.
Epson Stylus Photo TX710W. Ввод ключа.
Epson Stylus Photo TX710W. Ввод ключа.
Epson Stylus Photo TX710W. Подтверждение настроек.
Epson Stylus Photo TX710W. Ввод сетевого имени.
Epson Stylus Photo TX710W. Настройка TCP/IP.
Epson Stylus Photo TX710W. Ввод IP-адреса.
Epson Stylus Photo TX710W. Ввод маски подсети.
Epson Stylus Photo TX710W. Ввод IP-адреса шлюза по умолчанию.
Epson Stylus Photo TX710W. Подтверждение настроек.
Epson Stylus Photo TX710W. Настройка общего доступа к файлам на флэш-носителях.



Устройство чтения флэш-носителей

В МФУ встроено устройство чтения карт флэш-памяти, а также порт USB, предназначенный для подключения камер в режиме прямой печати и USB-флэшек. К сожалению, последние недоступны на ПК ни при USB, ни при сетевом подключении. Кроме того, в настройках устройства можно активировать/деактивировать доступ к флэш-носителям (причем отдельно при подключении МФУ по USB-шине и при сетевом доступе), а также установить режим доступа при подключении устройства по сети (чтение или чтение/запись). При сетевом типе подключения установленные флэш-носители доступны на ПК в виде сетевых дисков, подключение которых происходит автоматически. Стоит отметить, что, в отличие от старшей модели TX800, тестируемое устройство не поддерживает воспроизведение и печать стоп-кадра из видеоряда. Тестирование скорости передачи данных проводилось с картами MemoryStick Pro Duo и microSDHC Class 6 с адаптером, xD Type M+, а также Compact Flash 120x.






Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты Compact Flash.






Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты SDHC Class 6.






Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты MS Pro Duo.






Epson Stylus Photo TX710W. Скорость передачи данных при использовании карты xD Type M+.

Как видно на вышеприведенных иллюстрациях, при чтении карт памяти типа xD скорость считывания значительно падает, хотя результаты не столь низки, как, например, у МФУ производства Canon.



Сканер

В сканере используется LED-подсветка, в качестве регистрирующего элемента используется CIS-датчик, в общем, стандартный набор. От большинства других МФУ тестируемое устройство отличается разве что более высоким оптическим разрешением - до 2400x4800 dpi. Примечательной является толщина модуля сканера - всего 21 мм, что, впрочем, на общем фоне небольшой толщины устройства не кажется чем-то необычным, но по сравнению с большинством других моделей разница существенна.



Epson Stylus Photo TX710W. Вид общий с открытой крышкой сканера



Epson Stylus Photo TX710W. Вид общий со снятой крышкой сканера

В автономном режиме работы сохранение отсканированных материалов возможно как на карту памяти, так и на USB-флэшку. Настроек сканирования немного - формат сохранения (JPEG и PDF), область сканирования (максимальная и автокадрирование), а также качество (стандартное и наилучшее) и тип исходного документа (фото или текст). Примечательно, что независимо от выбранного типа документа и качества сканирования, разрешение остается неизменным - 300 dpi.

Сама программа управления сканером EPSON Scan за последние годы практически не претерпела изменений, поэтому пользователям сканеров Epson все будет знакомо. Для новичков тут тоже никаких проблем - все настройки разделены на группы. Кроме того, предусмотрено четыре варианта отображения настроек - автоматический, простой, офисный и профессиональный режим.






Epson Stylus Photo TX710W. Автоматический режим.






Epson Stylus Photo TX710W. Простой режим.






Epson Stylus Photo TX710W. Офисный режим.






Epson Stylus Photo TX710W. Профессиональный режим.






Epson Stylus Photo TX710W. Профессиональный режим.



Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблица Munsell Color Checker.



EPSON Stylus Photo TX710W. калибровочная таблица Munsell Color
Checker

Таблица была отсканирована с разрешением 600 dpi с выключенной цветокоррекцией, после чего сохранена в формате TIFF без сжатия. Основываясь на идеализированной модели проверочной таблицы, был построен цветовой профиль, который позволил построить графики цветового охвата в системе Lab для координат ab при L, равном 25, 50 и 75. На изображениях желтая кривая - график цветового охвата тестируемого сканера, белая - стандартное цветовое пространство sRGB.






Epson Stylus Photo TX710W. График цветового охвата сканера в координатах ab при L=25.






Epson Stylus Photo TX710W. График цветового охвата сканера в координатах ab при L=50.






Epson Stylus Photo TX710W. График цветового охвата сканера в координатах ab при L=75.



Скоростные показатели

При длительном простое без активности сканеру на разогрев требуется четыре секунды, что, учитывая использование LED-подсветки, не слишком шустро. Предварительное сканирование длится четыре секунды, а на обратный ход каретки требуются все те же четыре секунды. Для оценки скоростных характеристик сканировался лист формата А4 с различными настройками цвета и разрешения.



Время сканирования, секунд
Разрешение Планшет
Ч/б Серый
(8 бит)
Цветной
(24 бита)
150 dpi 4 4 9
300 dpi 9 9 27
600 dpi 33 33 120



Шум

Замеры уровня генерируемого шума производились для трех наиболее часто используемых разрешений сканирования в режиме цветности "24 бит". Для удобства восприятия результатов они были объединены в таблицу. Традиционно, у сканеров, встроенных в МФУ, очень высок уровень шума при обратном ходе каретки, но в случае с тестируемым устройством шум оказался не слишком высоким - до 41,8 дБА.



Шум, дБА
Разрешение Планшет
150 dpi 39,9-39,7
300 dpi 37,3-38,9
600 dpi 34,7-36,2



Экранное меню



Epson Stylus Photo TX710W. Главное меню режима сканирования.
Epson Stylus Photo TX710W. Настройки сканирования.
Epson Stylus Photo TX710W. Выбор формата сохранения.
Epson Stylus Photo TX710W. Выбор области сканирования.



Принтер

МФУ Epson Stylus Photo ЕTX710W оборудовано 6-цветным принтером, причем и набор картриджей, и их размещение такое же, как и у старшей модели TX800FW. Картриджи вынесены с каретки в отдельный отсек, благодаря чему процедура их замены невероятно проста, а главное, профиль устройства невелик. К тому же, из-за небольшого веса каретки раскачка корпуса при печати практически отсутствует. Подготовка к печати после включения питания или выхода из режима сна довольно быстрая - около 40 секунд, что существенно меньше, чем требуется старшей модели TX800FW. Если же устройство активно, то печать и вовсе начинает всего через 4-5 секунд после отправки задания, что, опять же, быстрее, чем в случае старшей модели.



Epson Stylus Photo TX710W. Отсек установки картриджей

При автономной печати фото возможен отбор нескольких снимков и установка количества копий, печать с использованием различных макетов, создание поздравительных открыток. Из настроек доступен выбор размера (10х15 см, 13х18см,100х48 мм, А4, 16:9) и типа бумаги (простая, матовая, глянцевая, Epson Ultra Glossy, Epson Premium Glossy), выбор одного из трех режимов качества, активирование функции печати без полей. Кроме того, предусмотрен ряд средств коррекции фото - автокоррекция, определение сцены и соответствующая настройка, режим подавления эффекта "красных глаз", наложение базовых цветовых фильтров (сепия и ч/б), а также ручное управление яркостью, контрастностью, резкостью и насыщенностью.

Меню настройки печати практически не отличается от настроек других современных печатающих устройств Epson. Настройки разбиты на пять вкладок - "Значки", "Главное", "Расширенное", "Макет" и "Сервис". Последняя вкладка содержит пиктограммы запуска различных сервисных процедур - проверки дюз, их чистки, калибровки, замены картриджей, а также тонкой настройки параметров печати.






Epson Stylus Photo TX710. Профили печати.






Epson Stylus Photo TX710. Основные настройки.






Epson Stylus Photo TX710. Расширенные настройки.






Epson Stylus Photo TX710. Расширенные настройки. Выбор источника носителя.






Epson Stylus Photo TX710. Расширенные настройки. Выбор типа носителя.






Epson Stylus Photo TX710. Расширенные настройки. Выбор размера носителя.






Epson Stylus Photo TX710. Расширенные настройки. Цветокоррекция.






Epson Stylus Photo TX710. Настройка макета страницы печати.






Epson Stylus Photo TX710. Вкладка "Сервис".






Epson Stylus Photo TX710. Тонкие настройки скорости и хода печати.



Тестирование

Для оценки цветового охвата принтера использовался спектроколориметр Datacolor 1005, входящий в комплект Spyder3Studio. При помощи данного прибора была построена пара ICC-профилей - для обычной офисной бумаги плотностью 80 г/м? и глянцевой фотобумаги EPSON Premium Glossy Photo Paper 255 г/м?.

На базе профилей для всех использованных типов бумаги и картриджей был построен график цветового охвата для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На графике: желтый график - офисная бумага, зеленый - бумага EPSON Premium Glossy, а также для сравнения приведен белый график стандартного цветового пространства sRGB.






Epson Stylus Photo TX710W. График цветового охвата принтера в координатах ab при L=25.






Epson Stylus Photo TX710W. График цветового охвата принтера в координатах ab при L=50.






Epson Stylus Photo TX710W. График цветового охвата принтера в координатах ab при L=75.

Стандартные тестовые шаблоны 3DNews были распечатаны на тех же типах бумаги, что и при оценке цветового охвата. Тестовые шаблоны отсканированы с разрешением 600 dpi и сохранены в программе Adobe Photoshop в формате JPEG с минимальным сжатием.

* Для просмотра полноразмерного изображения нажмите на миниатюре.






Простая офисная бумага.






Бумага EPSON Premium Glossy Photo Paper 255 г/м?.






Простая офисная бумага.






Бумага EPSON Photo Paper.






Простая офисная бумага.






Бумага EPSON Premium Glossy Photo Paper 255 г/м?.



Примеры снимков






Оригинал снимка.



primer_1_ top_resize.jpg



Снимок 10х15 см. Максимальное качество, бумага EPSON Photo Paper.






Оригинал снимка.



primer_2_ top_resize.jpg



Снимок 10х15 см. Максимальное качество, бумага EPSON Photo Paper.






Миниатюра оригинала снимка.






Снимок 10х15 см. Полноцветная печать. Максимальное качество, EPSON Photo Paper.



Скоростные показатели

Для проверки "скорострельности" EPSON Stylus Photo TX710W было распечатано 10 листов текстового шаблона, полностью заполненного словом "Тест" (шрифт - Times New Roman, кегль - 12, межстрочный интервал - стандартный). В черновом режиме печати при полном заполнении страницы словом "Тест" среднее время печати страницы без учета времени подготовки к печати составило 3,5 секунды. При частичном заполнении в 20, 15 и 10 строчек среднее время печати одной страницы составило 1,8, 1,6 и 1,3 секунды соответственно. При печати в режиме качества "Текст" скорость печати очень сильно падает, и при печати того же шаблона с полным заполнением в среднем одна страница отпечатывается за 8 секунд, а при частичном заполнении (20, 15 и 10 строчек) требуется 4,1, 3,5 и 3,1 секунды на страницу, что соизмеримо со скоростями наиболее дешевых струйных МФУ.

Ниже приведены кроп-фрагменты печати в режимах "черновик" и "текст" на обычной офисной бумаге плотностью 80 г/м?.






Epson Stylus Photo TX710W. Фрагмент страницы, отпечатано в режиме качества "черновик".






Epson Stylus Photo TX710W. Фрагмент страницы, отпечатано в режиме качества "текст".

А вот на скорость фотопечати грех жаловаться - она весьма высока. Тестирование скорости проводилось в режиме "Фото" и при максимальном качестве "Photo RPM (макс. dpi)". Замеры проводились при использовании носителей формата A4 и 10х15 см, причем в обоих случаях был активирован режим печати без полей, который немного замедляет печать, но активно используется при работе с фотографиями. В режиме качества "Фото" формат A4 был отпечатан за 70 секунд, а карточка 10х15 см - всего за 15 секунд. При установке режима максимального качества печать длится 125 и 43 секунды соответственно.



Шум и вибрация

Благодаря вынесению блока картриджей в отдельный отсек, вес каретки совсем невелик, поэтому раскачка корпуса и вибрации малы, и МФУ не раскачивается, даже будучи водруженным на картонную коробку от самого же устройства. Уровень генерируемого шума находится на уровне чуть ниже среднего. Самый шумный процесс - захват листов из основного лотка, при котором уровень шума достигает 67,2 дБА. Процесс подготовки к печати сравнительно тихий - до 56,6 дБА. При выбросе листа при печати на максимально возможной скорости шум не превышает 63,3 дБА. Непосредственно в процессе печати текста в режиме качества "черновик" уровень шума составляет 55,3-60,2 дБА, а в режиме качества "текст" - 47,3-56,2 дБА. При фотопечати на носителе формата А4 уровень шума составляет 44,5-50,0 дБА, а при использовании карточки 10х15 см - 44,1-45,3 дБА.

* Измерения проводились на расстоянии 50 см от геометрического центра лицевой панели.



Экранное меню



Epson Stylus Photo TX710W. Главное окно режима печати.
Epson Stylus Photo TX710W. Печать открыток.
Epson Stylus Photo TX710W. Печать индексной страницы.
Epson Stylus Photo TX710W. Выбор снимков для печати.
Epson Stylus Photo TX710W. Печать линованной бумаги.



Печать на поверхности дисков

Как уже упоминалось, держателя дисков в комплекте поставке нет, хотя функция печати на поверхности дисков есть. Все встает на свои места, когда замечаешь клавишу CD-Tray, которая отвечает за выброс и загрузку держателя. К слову, процесс выброса довольно длительный - около 14 секунд, а вот загрузка практически мгновенна. В режиме печати на поверхности оптических дисков предусмотрен автономный режим, в котором возможна печать одного или четырех изображений на всю поверхность диска, либо печать на поверхности практически неограниченного количества фото, выбранных пользователем в памяти установленной карты памяти либо USB-флэшки. Перед началом печати принтер предлагает вручную выбрать внешний и внутренний радиус границы печати в пределах 114-120 мм и 18-46 мм соответственно. Перед печатью на поверхности диска возможна тестовая печать на бумаге, что позволяет оценить финальный результат, не израсходовав диск. Как и при обычной работе с фото, в автономном режиме печати на поверхности дисков предусмотрена возможность корректировки фото - автокоррекция, определение сцены и соответствующая настройка, режим подавления эффекта "красных глаз", наложение базовых цветовых фильтров (сепия и ч/б), а также ручное управление яркостью, контрастностью, резкостью и насыщенностью.

Печать с ПК возможна практически из любой утилиты, но зачастую вывод печати приходится подстраивать, чтобы чернила попали именно на диск, а не мимо. Тут выручает Photoshop и другие пакеты работы с графикой с тонкими настройками вывода на печать. Но для начинающего пользователя такой подход совершенно неудобен, а точнее, неприемлем. Гораздо проще использовать специализированное комплектное ПО с незамысловатым названием Print CD. Программа позволяет печатать обложки, подготовленные в графических пакетах, создавать простые обложки непосредственно в программе либо выбрать один из 70 шаблонов.






Epson Stylus Photo TX710W. Программа печати на поверхности дисков Epson PrintCD.



Экранное меню



Epson Stylus Photo TX710W. Режим копирования поверхности дисков.
Epson Stylus Photo TX710W. Режим печати на поверхности дисков.



Копирование

Функция копира присуща всем современным МФУ, будь то лазерное монохромное или цветное струйное устройство. Меню копирования схоже со старшей моделью. В главном окне возможен выбор цветности (ч/б или цветное), разрешения и количества копий, а остальные настройки доступны только в меню. Из настроек доступен выбор режима копирования (изображение или текст), установка одного из трех режимов качества, активирование режимов копирования без полей, разворотов книг и двух копий на одном листе Кроме того, предусмотрена масса вариантов преобразования форматов, установка типа и формата бумаги. Из специальных функций стоит отметить функцию копирования фото с восстановлением цветов, а также функцию копирования графики с поверхности дисков. Еще одна интересная функция, которая может развлечь детей, - создание книг-раскрасок из любого изображения.



Скоростные показатели

Тестирование скоростных показателей проводилось в цветном и ч/б режимах во всех доступных режимах качества. Для удобства восприятия результаты сведены в единую таблицу.



Время копирования, секунд
Качество Планшет
Ч/б Цветное
Черновик 9 9
Стандартное 13 18
Наилучшее 34 57



Экранное меню



Epson Stylus Photo TX710W. Главное окно режима копирования.
Epson Stylus Photo TX710W. Меню настройки режима копирования.
Epson Stylus Photo TX710W. Настройка бумаги.
Epson Stylus Photo TX710W. Выбор макета копирования.
Epson Stylus Photo TX710W. Меню масштабирования и преобразования форматов.
Epson Stylus Photo TX710W. Выбор размера бумаги.
Epson Stylus Photo TX710W. Выбор типа бумаги.
Epson Stylus Photo TX710W. Выбор типа копирования.
Epson Stylus Photo TX710W. Выбор качества копирования.
Epson Stylus Photo TX710W. Копирование фото с восстановлением цветов.
Epson Stylus Photo TX710W. Копирование фото с восстановлением цветов.
Epson Stylus Photo TX710W. Создание книг-раскрасок.



Стоимость

Стоимость EPSON Stylus Photo TX710W составляет порядка $400. Согласно данным price.ru, средняя стоимость картриджа базовой емкости составляет $13-18. Стоимость оригинальных цветных картриджей повышенной емкости, в зависимости от аппетитов розничного продавца, колеблется в пределах $18-26. Наиболее выгодным является приобретение комплекта картриджей повышенной емкости (t0817), стоимость которого колеблется от $89 до $106, а это уже существенная экономия. Измеренный по стандарту ISO/IEC FCD 24711 и 24712 ресурс картриджей довольно велик, но в реальности практически недостижим.

Стандартные:



  • T0821 (черный) - 355 стр.
  • T0822 (голубой) - 890 стр.
  • T0823 (пурпурный) - 435 стр.
  • T0824 (желтый) - 660 стр.
  • T0825 (светло-голубой) - 335 стр.
  • T0826 (светло-пурпурный) - 660 стр.

Повышенной емкости:



  • T0811 (черный) - 570 стр.
  • T0812 (голубой) - 1475 стр.
  • T0813 (пурпурный) - 720 стр.
  • T0814 (желтый) - 1070 стр.
  • T0815 (светло-голубой) - 540 стр.
  • T0816 (светло-пурпурный) - 1020 стр.



Выводы

Как показало тестирование, отличий у TX710W от старшей модели TX800FW немного. Видимые - это отсутствие факса, модуля автоподачи и сенсорного управления. Из всего перечисленного, с точки зрения индивидуального использования, расстраивает разве что отсутствие сенсорного управления, которое существенно облегчает работу с МФУ в автономном режиме. Впрочем, относительно старшей модели есть и плюсы - отсутствие автоподатчика позволило сделать высоту устройства еще меньше, да и в целом дизайн от этого только выигрывает, что важно при использовании в домашних условиях. Также из отличий можно отметить чуть более низкую скорость сканирования по сравнению со старшей моделью, хотя она и довольно высока. В остальном, устройства практически идентичны. Разница в стоимости составляет порядка $60.

Из минусов устройства стоит отметить маркие корпусные панели, отсутствие промежуточных положений фиксации крышки сканера, а также довольно медленную печать текста в режиме качества "текст".

Плюсов у устройства масса - малая высота, кассета для бумаги с двумя лотками, возможность проводного и беспроводного сетевого доступа, удобная автономная работа, в целом невысокий уровень генерируемого при работе шума, а также быстрая и качественная фотопечать.

Благодарим украинское представительство компании Epson за предоставленное на тестирование оборудование.
А также компанию "Графитек" (г. Москва) за предоставленный комплект колориметров Spyder3Studio.

Оригинал статьи:   3DNews | Daily Digital Digest





Поделитесь с друзьями этой страницей:
