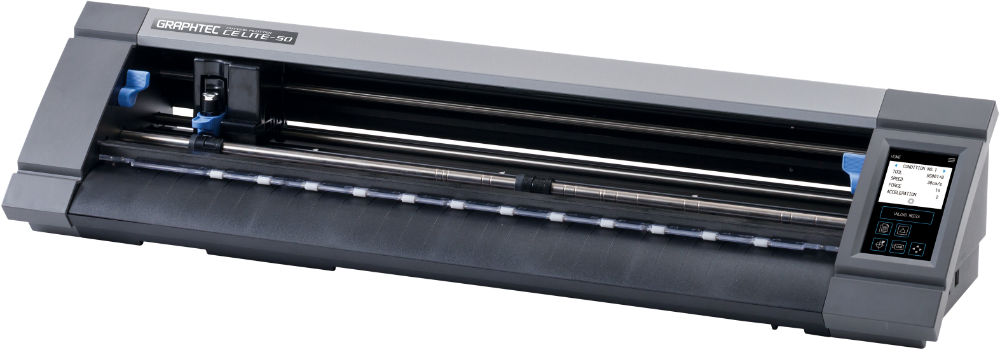

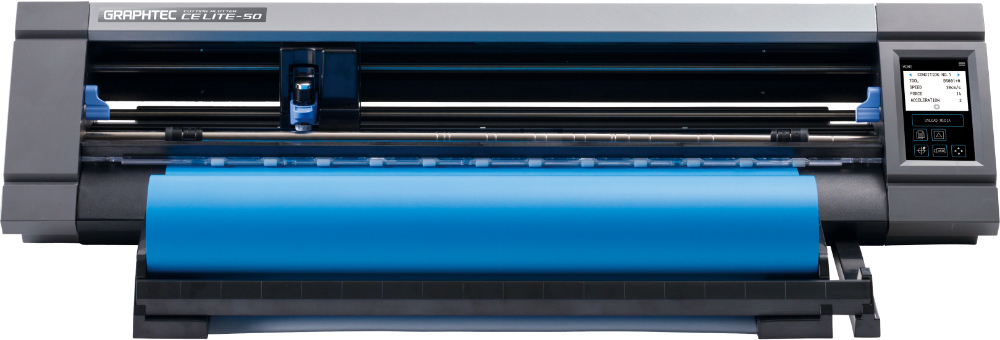

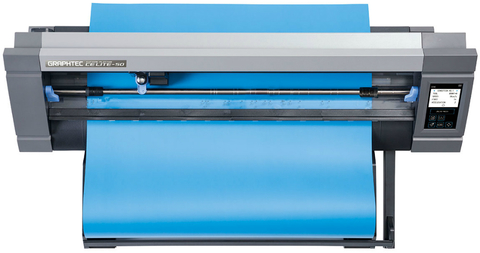

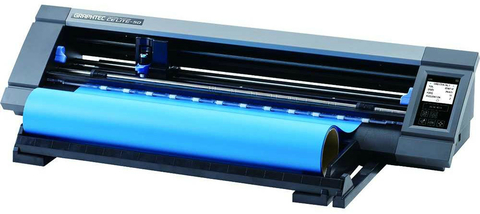

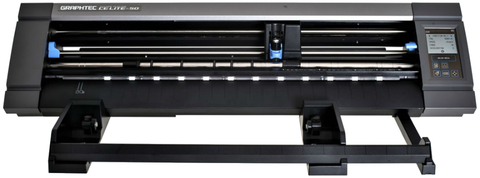

Режущий плоттер Graphtec CE Lite-50

Артикул: 142532
66 177 руб


Производитель Graphtec
Ширина резки 498 мм
Ширина материала 508 мм
Интерфейс USB
Контурная резка да
Оптический датчик да
Страна производства Япония

Graphtec CE Lite-50 — экономичный режущий плоттер с рабочей зоной резки 498 мм х 3 м. Аппарат создан для небольших архитектурных бюро, проектных мастерских, художественных студий и рекламных компаний.

Особенности Graphtec CE Lite-50

  • Максимальная ширина материала 508 мм
  • Оптический датчик для контурной резки по меткам
  • Новый алгоритм считывания оптических меток ARMS 7.0
  • Поддержка режима контурной резки этикеток без наличия оптических меток на листе (для привязки используется алгоритм считывания кромки листа)
  • Большой удобный сенсорный экран
  • Русифицированное меню панели управления плоттера
  • Поддержка автономной резки файлов через USB без подключения плоттера компьютеру
  • Программное обеспечение Graphtec Pro Studio для создания макетов и отправки заданий на резку
  • Cutting Master 4 для отправки файлов на резку через CorelDRAW и Adobe Illustrator
  • Прочная и надежная конструкция




Большой сенсорный экран с яркой подсветкой отображает параметры резки. Все важные кнопки вынесены на лицевую панель устройства. Это упрощает управление плоттером.




Оптический датчик

Плоттер оснащён оптическим датчиком для контурной резки. Посредством считывания меток производится точное вырезание этикеток, отпечатанных на самоклеящейся бумаге или пленке любым способом печати (офсетная печать, цифровая лазерная или струйная печать, шелкография, флексопечать и др.).


Алгоритм ARMS 7.0

Усовершенствованный алгоритм считывания оптических меток ARMS 7.0 (Automatic Registration Mark Sensor) предусматривает настройку чувствительности оптического датчика на цветные материалы и считывание регистрационных меток разных цветов. Пользователь может напечатать регистрационные метки зелёным цветом на белом фоне, или белым цветом на зелёном фоне. Настройка чувствительности датчика оптического позиционировании на различные цвета раскрывает большие возможности в сфере технологии Print&Cut на различных материалах.


Упрощенный режим контурной резки

Graphtec CE Lite-50 поддерживает упрощенный режим контурной резки этикеток. Типографии и печатные салоны с офсетным, цифровым или шелкотрафаретным способом печати имеют возможность выполнять контурную резку этикеток без наличия оптических меток на отпечатанном макете. Для привязки используется алгоритм считывания кромки листа.


Автономная резка через USB

Плоттер поддерживает функцию автономной резки через USB-флешку без прямого подключения к компьютеру.



Программное обеспечение

В комплектацию Graphtec CE Lite-50 входит ПО Graphtec Pro Studio для создания макетов и отправки заданий на резку, плагин Cutting Master 4 (CM4) для отправки файлов на резку через CorelDRAW и Adobe Illustrator.



Улучшенная производительность Print & Cut приложений


Используя ARMS Print & Cut, плоттер обнаруживает регистрационные метки на материале для точного выравнивания положения линии резки с напечатанным изображением
ARMS7.0 способен обнаружить метки на материале с поверхностью различных цветов.

Graphtec CE Lite-50

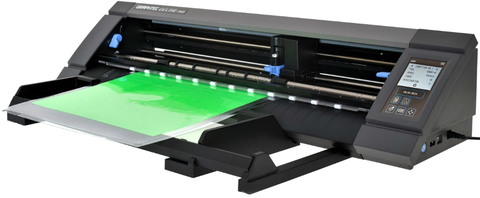

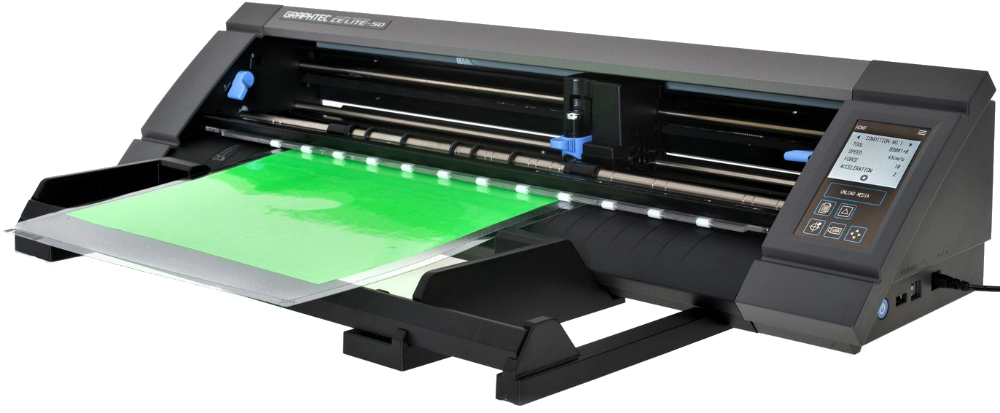

При использовании листового материала, CE LITE-50 находит край листа и выравнивает положение линии разреза контура с напечатанным изображением без регистрационных меток. (Необходимо использовать стандартный размер).
Максимальная площадь резки не зависит от цвета или оттенка материала, поскольку регистрационные метки не нужно печатать.

Graphtec CE Lite-50


Начните резать незамедлительно с улучшенным программным обеспечением


Cutting Master 4 это плагин для Adobe Illustrator и CorelDRAW Graphics Suite. Отправляйте данные резки на плоттер, используйте предпросмотр, добавляйте регистрационные метки, устанавливайте параметры настройки инструмента и др. Этот плагин прост в использовании, и позволяет получить максимальную производительность от вашего плоттера.


Graphtec CE Lite-50 Graphtec CE Lite-50




Graphtec Pro Studio / Graphtec Studio


Простое в использовании приложение для создания оригинальных проектов. Включает в себя расширенные функции, такие как автоформат, затемнение и редактирование. Через приложение можно настраивать условия резки и другие настройки.  Совместим с файлами форматов EPS/ Ai / CMX / PDF, что позволяет импортировать проекты.






Расширенные функции и контроль резки


Graphtec Pro Studio Plus - это опциональное ПО с продвинутыми функциями для наилучшей производительности. Включает функции: преобразование текста и графики, создание штрих-кода, изменение порядка резки и другое.

Graphtec CE Lite-50



Основные функции:


_ Искажение, тени, полоса текста и фигур
_ Проверка орфографии
_ Векторизация
_ Фильтр для растрового изображения
_ Присвоение номера, Штрих-коды
_ Оптимизация расположения макетов
_ Моделирование резки (изменение порядка резки)
_ Вывод по слою и тексту
_ Добавление линий/границ
_ Макет страз



Применение Graphtec CE Lite-50



  • Изготовление наружной и внутренней рекламы
  • Оформление интерьера
  • Оформление праздничных мероприятий
  • Общеобразовательные цели: рисование и черчение, вырезка букв и фигур, создание 3D моделей предметов и моделей игрушек
  • Изготовление поздравительных открыток, приглашений, мини-упаковки, сувениров, рекламных коробочек
  • Хобби (крафтинг и скрапбукинг)



Graphtec CE Lite-50. Применение



  • Декорирование текстиля и одежды
  • Резка термотрансферных пленок (flex, flock) для переноса рисунков и логотипов на текстиль
  • Резка пленок для переноса термостраз на текстиль
  • Изготовление самоклеящихся этикеток, стикеров и наклеек в полиграфической и рекламной отрасли
  • Изготовление разрушаемых гарантийных этикеток
  • Изготовление объемных этикеток с заливкой смолой
  • Изготовление шаблонов и трафаретов
  • Резка пленок для пескоструйной обработки
  • Создание шаблонов для нанесения рисунков на стекло методом матирования
  • Изготовление рекламных стендов, вывесок, указателей и информационных табличек

Видео

Технические характеристики


Максимальная область резки (ШхД) 498мм x 3м
Область гарантированной точности (ШхД) 478мм x 1м
Ширина загружаемого материала Макс.:508мм, Мин.: 210мм
(формат А4 в портретной ориентации)
Параметры
загрузки
рулонного
материала
диаметр основание (втулка) рулона 2 дюйма: макс. диаметр 150 мм, мин. диаметр 52.8 мм
основание (втулка) рулона 3 дюйма: макс. диаметр 150 мм, мин. диаметр 78.2 мм
вес Максимум 2.5кг
Максимальная скорость резки 500 мм/сек во всех направлениях
Максимальное давление на нож 2.1 N (210 г)
Тип лезвия Легированная сталь
Тип фломастера Капиллярный или шариковый
Тип материала Самоклеющиеся пленки толщиной до 0.1мм (ПВХ, флуоресцентные, светоотражающие), кроме светоотражающей пленки высокой плотности
Интерфейс USB2.0
Съемные носители USB флеш
Параметры сети 100 - 240 В
Энергопотребление 32Вт
Рабочие условия 10 - 35°C, 35 - 75% отн. вл. (без конденсации)
Условия гарантированной точности 16 - 32°C, 35 - 70% отн. вл. (без конденсации)
Габариты (Ш x Д x В) (прибл.) 784 × 227 × 164 мм (без держателя рулона)
Вес (прибл.) 8.0кг (без держателя рулона)
Совместимые ОС Windows 10 (Home/Pro/Enterprise/Education)
Windows 8.1 (Windows 8.1/Pro/Enterprise)
Windows 8 (Windows 8/Pro/Enterprise)
Windows 7 (Ultimate/Enterprise/Professional/Home Premium)
Mac OS X 10.6 - 10.13 (10.6 поддерживает только Graphtec Studio)
Стандартное ПО Graphtec Pro Studio, Graphtec Studio for Mac, Cutting Master 4, драйвер Windows

Комплект поставки

AC адаптер 1 Зависит от страны назначения
Стандартный нож Нож стандартного типа (PM-BS-001)
Кэрриер Ширина 330 мм (PM-CM-003)
Отрезной нож 1 Для отрезания материала от листов и рулона (PM-CC-001)
Держатель рулона Для использования рулонного материала
Инструмент для
кончика лезвия
Для удаления кончика лезвия
USB шнур 1 Длина 1.5м
Руководство по быстрому старту    На русском языке
Руководство по безопасности На русском языке

Опции

Название   Артикул
Стандартный нож  Стандартный нож PM-BS-001 Для стандарт.материалов (пленка,бумага и т.д.)


Нож для глубокой резки Нож для глубокой резки PM-BS-002 Для толстых материалов (мягка резина, лист полиуретана до 1мм )


Держатель фломастера держатель для маркера / фломастера PM-BH-001 Диаметр фломастера от 8 мм до 11.3мм


Кэрриер Кэрриер PM-CM-003 Клеевой слой (Ш x Д): 330 мм x 483 мм
Марзан марзан PM-CR-001 Защищает рабочую поверхность
плоттера от износа

Отрезной нож Отрезной нож PM-CC-001 Для отрезания материала от края рулона

Драйвера

Продукт Версия Обновление Скачать
Windows Driver (32-bits Edition) OPS662 (Win10/8.1/8/7) ver.3.50 Jan. 2018 Скачать
Windows Driver (64-bits Edition) OPS662 (Win10/8.1/8/7) ver.3.50 Jan. 2018 Скачать

Прошивка

Продукт Версия Обновление Скачать
CE LITE-50 firmware updater ( Win 10 / 8.1 / 8 / 7 )
 > Important notices for Cutting Plotter CE LITE-50
ver.1.10 Mar. 2018 Скачать

ПО / Плагины

Продукт Версия Обновление Скачать
Graphtec Pro Studio (for Windows) ver.2.21 NEW!
Jun. 2018
Скачать
Graphtec Pro Studio Plus (for Windows)
Graphtec Studio (for Macintosh) ver.2.2.1267 Dec. 2016 Скачать
Cutting Master 4 (for Windows) ver.2.20 May. 2018 Скачать
Cutting Master 4 (for Macintosh) ver.2..10 Jan. 2018 Скачать

Инструкции

Продукт Обновление Скачать
Руководство по эксплуатации (Русский),  PDF format file Jan. 2018 Скачать
User manual (Русский), PDF format file Mar. 2018 Скачать
Test chart of registration mark, PDF format file Dec. 2016 Скачать

*Файлы с драйверами и ПО сжаты в формате Zip. Необходимо разархивировать перед использованием.
