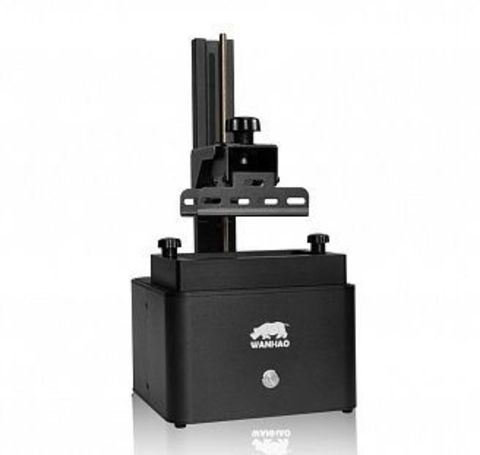

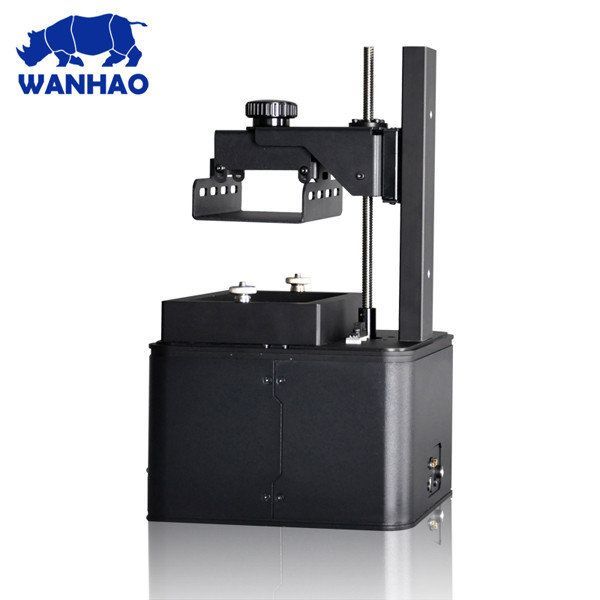

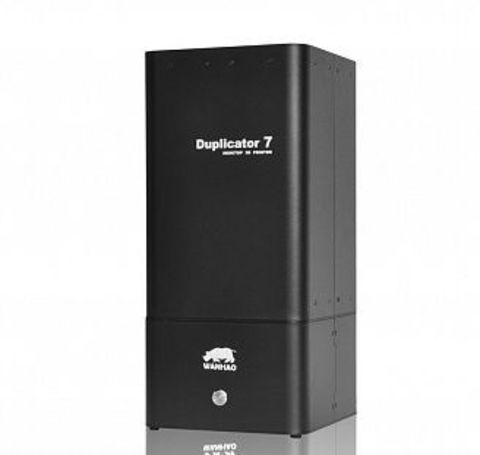

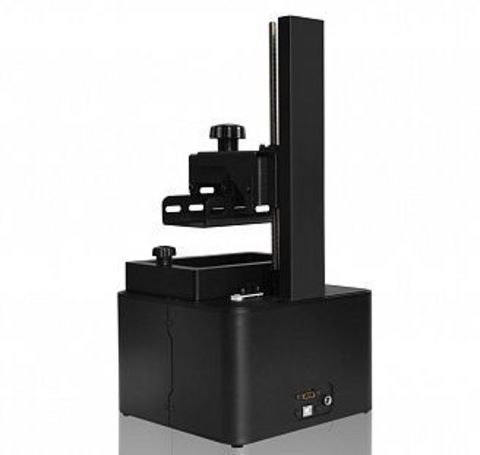

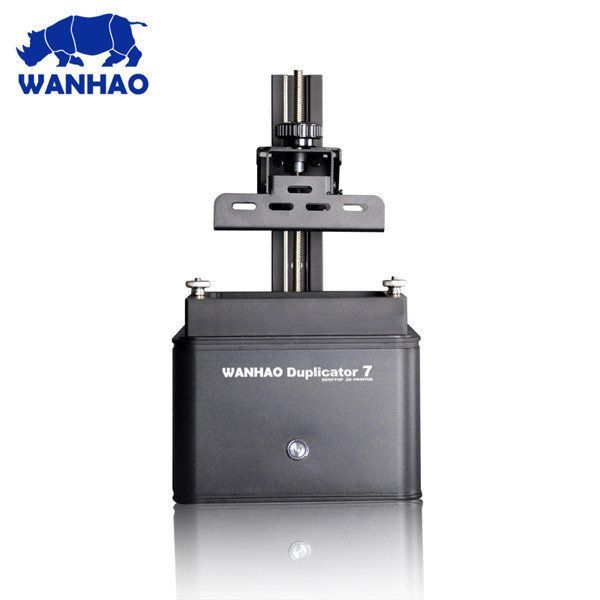

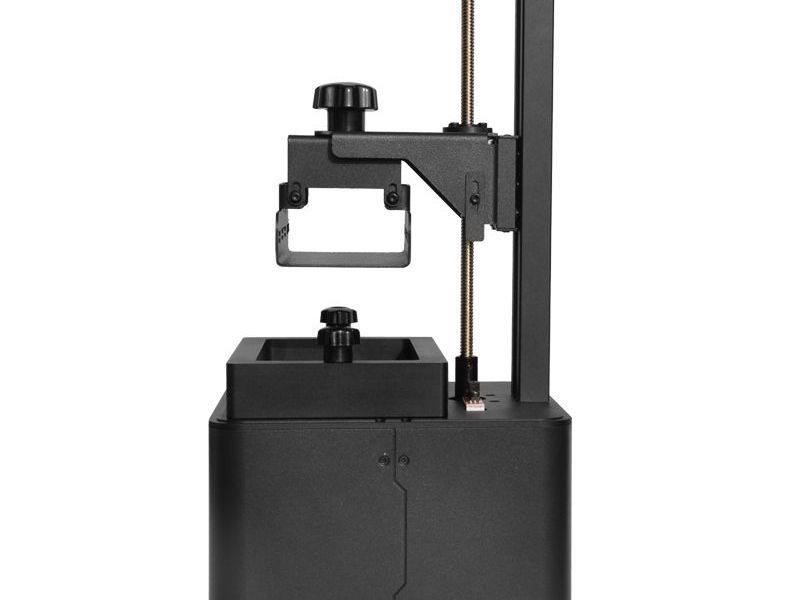

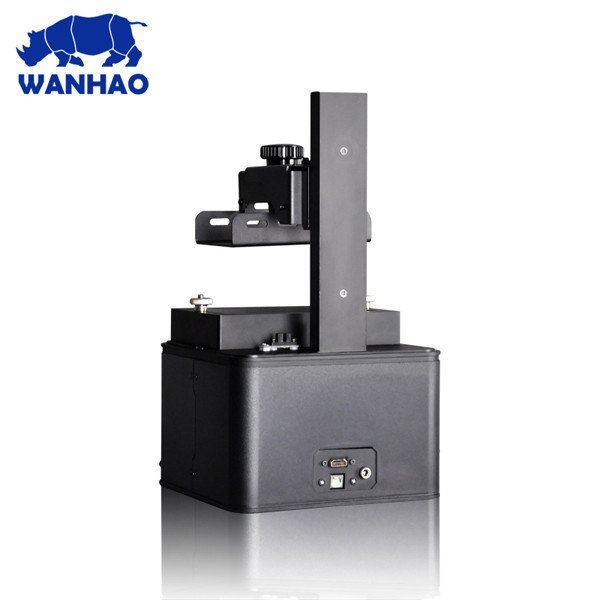

3D принтер Wanhao Duplicator 7 V1.5 (DLP принтер)

Основной цвет не указан

Компания Wanhao выпустила в свет очередное фирменное устройство - 3D принтер Duplicator 7. Новинка обладает уникальной печатной возможностью, а именно - DLP технологией.

Wanhao Duplicator 7 — 3D-принтер, работающий по технологии DLP и помимо широкого спектра фотополимерных смол, использующий уникальный филамент — 405nm uv resin. Работа устройства основана на цифровой светодиодной проекции, что обеспечивает ему самое высокое качество печати в сегменте аналоговых устройств — максимальная толщина слоя составляет всего 35 микрон, против 50 у предыдущих колоений, при этом весь слой выращивается одновременно.

Важно!

Для подключения Wanhao Duplicator 7 вам понадобится видеокарта с двумя HDMI-выходами. При подключении 3D-принтер определяется, как «второй монитор». Дополнительно необходимо подключить принтер по USB. Далее запускается слайсер.

Новая версия 1.5 по сравнению с предыдущей получила ряд модернизаций:

1. Поверхность платформы для печати снова сделали алюминиевой (без нанесения специальной чёрной краски). К алюминиевой поверхности модели из большинства известных фотополимеров липнут значительно лучше.

3D принтер Wanhao Duplicator 7 v 1.5

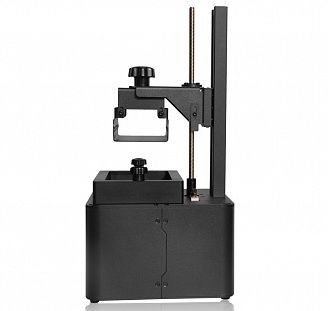

2. В версии 1.5 используется система с двумя направляющими, в значительной степени уменьшающая вобблинг. Трапецеидальный винт, установленный по центру, обеспечивает лучшую фиксацию крепления по оси Z и помогает добиться совершенных результатов печати.

3D принтер Wanhao Duplicator 7 v 1.5

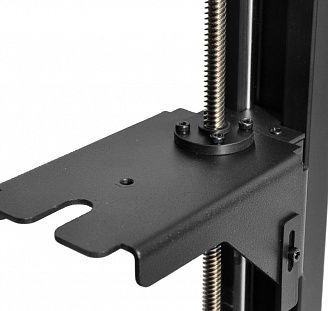

3. Цельноалюминиевый блок Z оси способствует лучшей механической прочности и стабильной работе линейных направляющих.

3D принтер Wanhao Duplicator 7 v 1.5

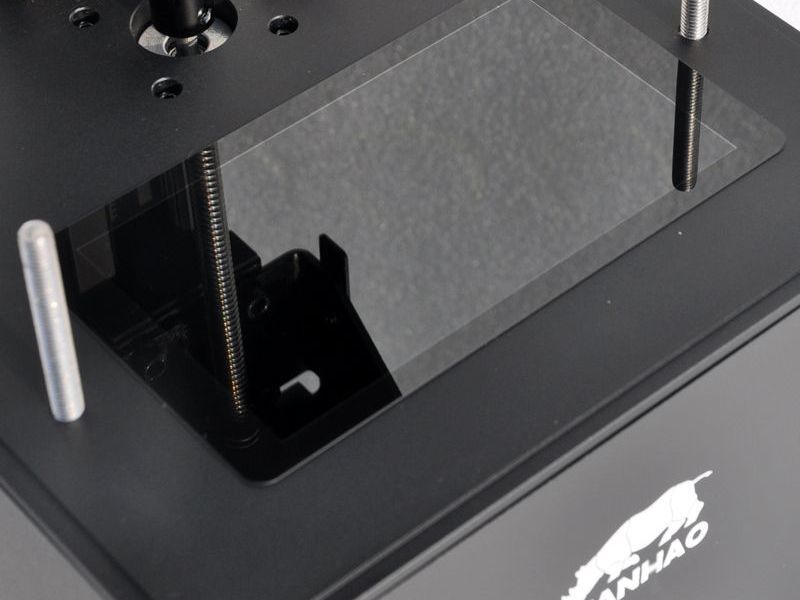

4. Улучшенная система контроля нуля по Z обеспечивает высокую точность работы стопов и лучшую защиту LCD дисплея.

3D принтер Wanhao Duplicator 7 v 1.5

5. Стоп-линия в Wanhao D7 версии 1.5 обеспечивает на 100 % ровное движение платформы по оси Z без какого-либо наклона.

3D принтер Wanhao Duplicator 7 v 1.5

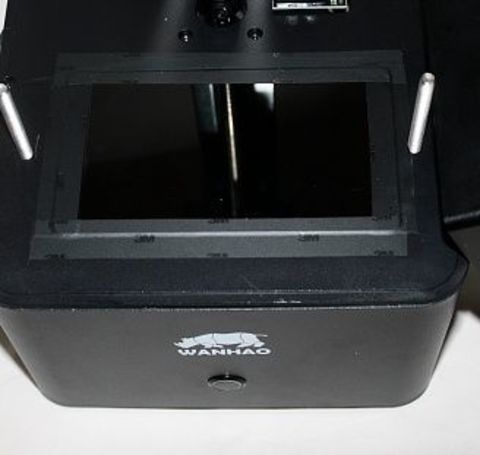

Новая конструкция позволяет устанавливать печатную поверхность абсолютно ровно по отношению к LCD дисплею, без какого-либо наклона.

6. В версии 1.5 установлена более надежное крепление антивоблинговой системы сверху, что гарантирует уменьшение проблем с вобблингом.

3D принтер Wanhao Duplicator 7 v 1.5

Также Wanhao Duplicator 7 v 1.5 может похвастаться следующими улучшениями:

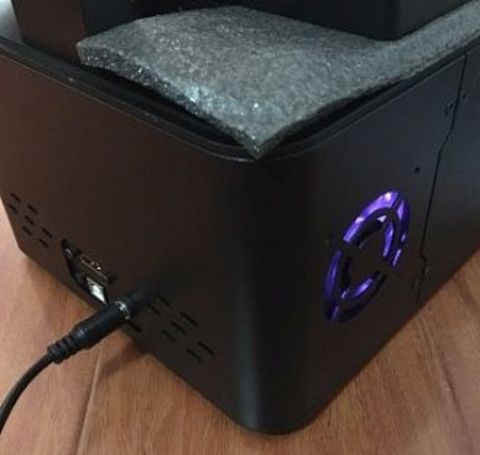

  • Установлен охлаждающий вентилятор большего диаметра (60 мм вместо 40 мм в прошлой версии). За счёт этого ощутимо улучшился температурный режим лампы: её нагрев теперь не превышает 40 °C.
  • Установлена улучшенная печатающая поверхность. Качество её обработки приближается к промышленным 3D принтерам (допуски при изготовлении не превышают 0,03 мм).
  • Блок питания перекочевал в корпус устройства, сделав его ещё более компактным и мобильным.
  • Кабель питания припаян к источнику ультрафиолетового излучения и не использует никаких соединительных разъёмов. Это сводит к минимуму вероятность ухудшения контакта и возникновения короткого замыкания.
  • Гайка для оси Z заменена на латунную, что повышает точность позиционирования по данной оси.
  • В 3D принтер установлен литой отражатель, более устойчивый к царапинам.
  • Увеличилось количество вентиляционных отверстий, что положительно сказалось на температурном режиме рабочих элементов.
  • Выключатель перенесён на заднюю панель.
  • Комплект поставки пополнился стабилизирующим набором для улучшения фиксации крепления по оси Z.
  • В дизайне изделия появились красные вставки, что делает его визуально более привлекательным.

3D-принтер Wanhao Duplicator 7 использует технологию DLP — альтернативу технологии SLA, в которой вместо лазерных установок используются светодиодные проекторы. DLP-печать основана на использовании фотополимерных смол, затвердевающих при облучении ультрафиолетовым светом. DLP-принтеры проецируют изображение целого слоя до затвердевания полимерной смолы, после чего наносится следующий слой и проецируется изображение нового слоя цифровой модели. Преимущества данного метода перед SLA в более низкой стоимости проекторов по сравнению с лазерными излучателями. Соответственно, цена DLP-принтеров также ниже стереолитографических.

При этом Duplicator 7 v 1.5 не является DLP принтером в его классическом представлении. Для засветки материала здесь применяется жидкокристаллический экран, что ещё больше удешевляет данный 3D принтер и делает его доступным для широких масс.

Wanhao Duplicator 7 принцип работы

Тем не менее Wanhao Duplicator 7 не является полностью DLP-принтером, так как в качестве источника света для засветки фотополимера использует встроенный LCD-экран, что позволяет на порядок снизить стоимость принтера.

Типы материалов для печати

Помимо стандартных фотополимерных смол, Wanhao Duplicator 7 v 1.3 поддерживает печать с использованием 405nm uv resin — принципиально нового вида фотополимерной смолы, ключевое преимущество которой заключается в ультрабыстрой полимеризации в эффективном диапазоне ультрафиолета в пределах 405 нанометров, благодаря чему достигается высокое качество передачи геометрии и превосходные характеристики поверхности каждой модели.

Области применения Wanhao Duplicator 7

Данное устройство оптимально для использования во всех отраслях, в которых ключевое значение имеет точность прототипирования:

  • Дизайн, архитектура, моделирование, хобби — создание функциональных высокоточных моделей со сложной геометрией, изготовление авторских ювелирных украшений, сувениров, фурнитуры;
  • Инжиниринг — проектирование и корректировка деталей и запчастей, в том числе для электронного оборудования;
  • Цифровая медицина — подготовка максимально точных форм и молдингов, различных шаблонов.

ХАРАКТЕРИСТИКИ

  • Технология печати DLP
  • Технология UV resin, DLP 3D
  • Размер рабочей зоны (X) 200 мм
  • Размер рабочей зоны (Y) 68 мм
  • Размер рабочей зоны (Z) 120 мм
  • Материал ABS, PLA, HIPS,PVA
  • Количество печатающих головок 1
  • Толщина слоя 35 мкм
  • Скорость 30 мм/ч
  • Форматы файлов STL
  • Диаметр нити 1.75 мм
  • Диаметр сопла 0.4 мм
  • Интерфейс USB
  • Операционная система Windows 7 / 8 / 10, Mac OSX
  • Программное обеспечение Creation Workshop
  • Дополнительная информация LCD дисплей
  • Электропитание 100 - 220 В
  • Габариты (Ш) 34.8 см
  • Габариты (Г) 36.4 см
  • Габариты (В) 48 см
  • Вес 12 кг

Основные атрибуты
Производитель WANHAO
Страна производительКитай
Метод печатиЛазерная стереолитография (SLA)
Максимальная скорость печати0.5(мм/сек)
Гарантийный срок 12(мес)
СостояниеНовое
Рабочая площадь
Рабочая длина120.0(мм)
Рабочая ширина68.0(мм)
Максимальная рабочая высота200.0(мм)

Подробный обзор Wanhao Duplicator 7

Метод DLP - это альтернатива технологии SLA, где вместо лазерных установок используются светодиодные проекторы. DLP-печать основана на использовании фотополимерных смол, затвердевающих при облучении ультрафиолетовым светом. DLP-принтеры проецируют изображение целого слоя до затвердевания полимерной смолы, после чего наносится следующий слой и проецируется изображение нового слоя цифровой модели. В сравнении с SLA можно выделить такое преимущество, как более низкая стоимость проекторов по сравнению с лазерными излучателями. Соответственно цена DLP-принтеров ниже стереолитографических.

Тем не менее Wanhao Duplicator 7 не является именно DLP-принтеров, так как в качестве источника света для засветки фотополимера использует встроенный LCD-экран, это решение позволило на порядок снизить стоимость принтера и сделало эту модель доступной для всех желающих попробовать совершенно другую технологию 3D-печати, которая дает возможность создавать более сложные модели с более высоким качеством поверхности модели.

Для высокоточного 3D-принтера, печатающего фотополимерами, у Duplicator 7 фантастически низкая цена.

Wanhao Duplicator 7 обзор

Комплектация и внешний вид

D7 выполнен в лаконичном, простом дизайне со съемной массивной крышкой. 3D-принтер небольшого размера, весит всего 12 кг.

Комплектация может показаться аскетичной, но как показала практика - этого вполне достаточно.

  • Рабочий столик

  • Пластиковый шпатель для снятия моделей (использовался только для очистки пленки в печатной ванне)

  • Баночка для промыва моделей от остатков полимера после печати (для промывки мы использовали изопропиловый спирт)

  • Фторопластовая пленка и запасные гайки для ванночки

  • HDMI-кабель

  • USB -кабель

  • Шестигранная отвертка

  • Фотополимер Wanhao 250 мл.

Конструктив

В качестве проектора используется светодиодная матрица с LCD экраном. Принцип очень простой – свет c матрицы направляется на экран и, в зависимости от картинки, либо пропускает свет, либо нет. Для печати подойдет любой фотополимер, затвердевающий на УФ волне 405 нм.

Плата управления выглядит следующим образом:

Wanhao Duplicator 7 обзор

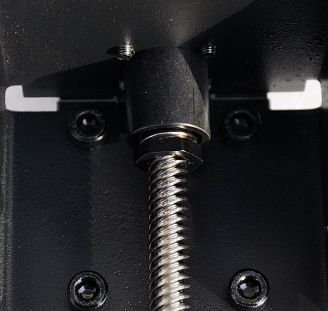

По Z оси стоит уже знакомый трапецеидальный винт.

Wanhao Duplicator 7 обзор

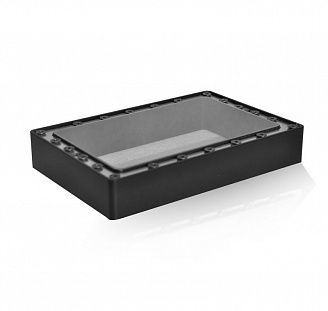

Печатная ванночка немного нетипичная. Она представляет собой металлический каркас, на который снизу натянута пленка.

Wanhao Duplicator 7 обзор

Такая конструкция позволяет достаточно просто заменить пленку. Хотя приходится выкручивать/закручивать аж 22 болта! К счастью, замена пленки требуется не так часто. За все время нашего использования Duplicator 7 замена потребовалась лишь один раз после неудачной печати.

ПО

В качестве слайсера по умолчанию предлагается использовать Creation Workshop.

Wanhao Duplicator 7 обзор

Сначала Creation Workshop показался немного непривычным, но в целом можем охарактеризовать его с положительной стороны. Из главных преимуществ хочется выделить возможность ручного редактирования поддержек. Зачастую это очень сильно выручает.

Wanhao Duplicator 7 обзор

Так же можно использовать в качестве слайсера NanoDLP.

Wanhao Duplicator 7 обзор

Для этого на сайте Wanhao нужно скачать прошивку для использования NanoDLP и «перепрошить» принтер. Это легко можно сделать при помощи CURA. Подробную инструкцию вы можете посмотреть на официальном сайте Wanhao.

Подготовка к печати

Для подключения Duplicator 7 понадобится видеокарта с двумя HDMI-выходами. Подключаем 3D-принтер, который определяется, как «второй монитор». Дополнительно подключаем принтер по USB. Далее запускаем слайсер.

Перед подключением нужно настроить слайсер, используя скрины из инструкции.

Wanhao Duplicator 7 обзор

Калибровка оказалась очень простой. Откручиваем 4 болта, фиксирующие платформу, и отправляем принтер в "дом". Потом плотно прижимаем платформу к дисплею (но без фанатизма, чтобы не продавить дисплей!) и затягиваем болты.

Wanhao Duplicator 7 обзор

Перед печатью платформу обязательно нужно отправить в "дом". Не забываем перед этим налить полимер в печатную ванночку =)

Настраиваем профиль слайсинга по скринам из инструкции и испытываем восторг от того, что принтер сразу же заработал!

Wanhao Duplicator 7 обзор

Подбор смолы и результаты печати

В результате первой нашей печати мы получили вот такую красоту с толщиной слоя 100 микрон

Wanhao Duplicator 7 обзор

Wanhao Duplicator 7 обзор

Частично покрашенная и собранная фигурка:

Wanhao Duplicator 7 обзор

С фотополимерной смолой, которая идет в комплекте с принтером, никаких проблем не возникло, к сожалению пока Wanhao выпускает только один вид смолы Wanhao Grey (5700 рублей за литр), но в дальнейшем мы надеемся на расширение линейки смол.

Также нам удалось попробовать смолу Photocentric! Нам пришлось долго мучится с подбором параметров печати, о результат того стоил. Слой 50 микрон, время засветки 20 секунд на слой. К сожалению пока Wanhao не предоставляет информацию по параметрам печати для разных видов смол.

Wanhao Duplicator 7 обзор

Отлично себя проявила фотополимерная смола от немецкой компании Detax, с помощью которой мы добились идеального качества печати. Пропечатываются даже самые небольшие микро-детали моделей. Слой 50 микрон, время засветки 25 секунд на слой.

Wanhao Duplicator 7 обзор

3D принтер Wanhao Duplicator 7 – безусловно очень достойный представитель высокоточных 3D-принтеров. Уникальная технология DLP-печати позволяет добиться минимальной толщины слоя в 35 микрон, что немыслимо для FDM-принтеров. Очень порадовала цена устройства. Найти 3D-принтер с такой точностью печати, предназначенный для производства маленьких и гладких деталей и элементов, дешевле, чем за 200 000 рублей весьма проблематично.

Duplicator 7 станет отличным вспомогательным инструментом для ювелирных мастерских, стоматологических клиник. Также 3D-принтер будет интересен для людей, увлекающихся миниатюрами или моделизмом, дизайном или производством сувениров.
