Восстановление картриджей CE278A для HP LaserJet Professional P1560 и P1606dn

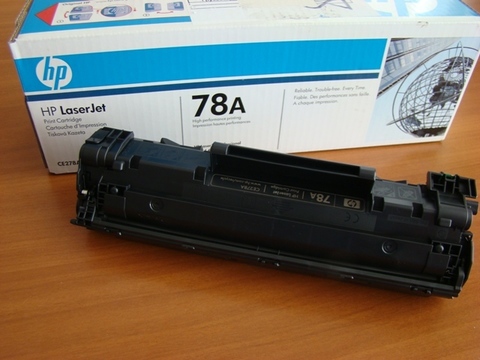

На рынке появилась еще одна новинка от компании HP — новые принтеры HP LaserJet Professional P1560 и P1606dn, которые пришли на смену принтеру HP LaserJet P1505n. Используемый в них новый картридж CE278A очень похож на картридж CB436A,но корпус, естественно, имеет отличия, которые делают данные картриджиневзаимозаменяемыми. В этой статье представлены результаты нашихисследований о возможности качественного восстановления картриджа CE278A.

Данные тестирования оригинального картриджа CE278A по стандартам ASTM/STMC.

Для того чтобыподобрать совместимые расходные материалы, новый оригинальныйнестартовый картридж CE278A был предварительно протестирован всоответствии со стандартами ASTM/STMC. Тест проводился на новом принтере HP LaserJet Professional P1606dn. Результаты теста следующие:
  • Оптическая плотность печати – 1.56 (высокая)
  • Уровень фона – 1,00% (не обнаруживаемый невооруженным глазом)
  • Расход тонера – 38,7 мг/стр. (страница с 5% заполнением по стандарту ASTM F1856)
  • Эффективность переноса – 92%
  • Вес тонера в бункере – 106,4 г.

Совместимые компоненты для восстановления.

Все изнашиваемые компоненты картриджа CE278A – барабан, ракель, ролик заряда, дозирующее лезвие и оболочкамагнитного вала – имеют точно такие же установочные размеры, как и вкартриджах CB435A/CB436A. Чип не блокирует печать. Поведение принтера по чипу следующее:
  • Использованный чип, установленный в тотже самый принтер – непрерывно горит индикатор тонера на панелипринтера, но принтер выходит на готовность. ПО принтера при окончаниитонера выводит сообщение «Низкий уровень черного картриджа». Есливыбрать «никогда» в поле выбора периодичности напоминания о заказекартриджа, то сообщение более не появляется. На странице состояниярасходных материалов отображается надпись «Отработанный черныйкартридж». Печать возможна.
  • Использованный чип, установленный вдругой принтер – принтер выходит на готовность без дополнительнойиндикации. ПО принтера не выдает сообщений. На странице состояниярасходных материалов отображается надпись «Отработанный черныйкартридж». Печать возможна.
  • Чип удален или заклеен липкой лентой –принтер выходит на готовность без дополнительной индикации. ПО принтераоднократно после отправки задания на печать выводит сообщение «Ошибкапамяти черного картриджа». После нажатия кнопки «ОК» в этом окнесообщение более не появляется до тех пор, пока не будет открыта/закрытакрышка принтера или принтер не быдет выключен/включен. На страницесостояния расходных материалов отображается надпись «10.0000 ОШ. ПАМ.РАСХ. МАТ.». Печать возможна.

Результаты теста системы SCC для картриджа CB436A в картридже CE278A.

В проведенном нами тесте мы установили в картридж CE278A и подтвердили работоспособность компонентов производства SCC со следующими кодами заказа в Теко:
  • Тонер — T-HP-LJP1505-SC-BOT110G-OS
  • Барабан — DRUM-HP-LJP1005-SC-OS
  • Ракель — DCB-HP-LJP1505-SC
  • Дозирующее лезвие — MDB-HP-LJP1505-SC
  • Оболочка магнитного вала — DEVR-HP-LJP1505-SC-OS
  • Ролик заряда не заменялся.
Результаты теста:
  • Оптическая плотность печати – 1.48 (высокая)
  • Уровень фона – 1,49% (не обнаруживаемый невооруженным глазом)
  • Расход тонера – 32,8 мг/стр. (страница с 5% заполнением по стандарту ASTM F1856)
  • Эффективность переноса – 91%
  • Рекомендуемый заправочный вес – 110 г.
Резюме: Указанные выше совместимые расходные материалы производства SCC для картриджей CB436A, отлично работают в картридже CE278A.
На момент публикацииданной статьи компания SCC не квалифицировала официально компонентысвоего производства для этих картриджей, поэтому пока необходимоотноситься к нашим выводам, как к «неофициальным».

Отличия стартового картриджа CE278A от обычного.

Стартовый картридж,поставляемый вместе с принтером, имеет надпись «Introductory printcartridge» на наклейке и, соответственно, уменьшенную емкость бункеровтонера и отработки. По этой причине стартовые картриджи невозможнозаправить тем же объемом тонера, что и обычные.

Отличия картриджа CE278A от CB436A.

Помимо отличающейсяпрошивки чипа, картридж CE278A имеет несколько отличий корпуса, которыеделают эти картриджи невзаимозаменяемыми. Эти отличия показаны на фотониже.
Более толстый «ключ» со стороны привода мешаетустановке 78A вместо 36A. Крышка блока шестерен другой формы мешаетобратной замене.

Более толстый "ключ" с контактной стороны также мешает установке 78A вместо 36A.


Отсутствие выреза на бункере тонера с контактной стороны мешает установке 36A вместо 78A.

Возможность установки картриджа CB436A в принтеры P1560 и P1606dn.

Мы не смогли найтипростой способ «доработки» картриджа CB436A, чтобы его можно былоустановить в принтеры P1560 и P1606dn. Причина возникшей сложности втом, что помимо срезания «лишнего» пластика в бункере тонера, необходимаеще торцевая крышка отличающейся формы.
Тем не менее, вместо«доработки» картриджа CB436A можно «доработать» сами принтерыP1560/P1606dn - удалить пластиковые выступы на направляющих в принтере.Положение выступов показано на фото ниже. Разумеется, такое решениеможет стать причиной отказа в гарантийном ремонте. Его работоспособностьмы не проверяли.

Выступ на направляющей принтера P1606dn с правой стороны.

Выступ на направляющей принтера P1606dn с левой стороны.

Возможность установки картриджа CE278A в принтер P1505n.

Для того чтобы картриджCE278A можно было установить в принтер P1505n требуется срезание«излишков» пластиковых выступов на бункере отработки и опорной пластинебарабана. На практике угадать, сколько и с какой стороны срезать, неочень просто, поэтому не рекомендуем.

Сложности создания универсального картриджа, который бы заменил картриджи CB435A, CB436A, CE285A, CE287A.

К сожалению, ранее выпущенный компанией SCC комплект преобразования картриджей 35A в универсальные 35A/36A,позволяет получить универсальный картридж 35A/36A/85A/78A только изкартриджа 78A (помимо использования комплекта понадобится срезать 5 ммполоску пластика с бункера тонера, как это было показано в статье о картриджах CE285A).Для изготовления универсального картриджа из картриджей 35A/36A/85Aдополнительно понадобится еще и торцевая крышка блока шестерен другойформы.

По материалам сайта: http://ccfiles.ru
