Тонеры: «анатомия», классификация, технологии, часто задаваемые вопросы.

16.01.2011

О тонерах написано немало различных трудов. В этой статье мыпопытаемся систематизировать разрозненную информацию с целью «ликбеза»для новичков, восполнения пробелов в теоретических познаниях (еслитаковые имеются) для профессионалов, а также ответов на практическиечасто-задаваемые нашими клиентами вопросы по использованию тонеров.

При прочтении стоит помнить, что нельзя объять необъятное и извсего нижеизложенного бывают исключения. Не придирайтесь к тексту попустякам.

Общее определение тонера приблизительно следующее — этомелкодисперсный порошок, который используется в сухомэлектрофотографическом процессе (ксерографии) для проявления скрытогоизображения на фоторецепторе и формирования видимого изображения набумаге (или другом материале).

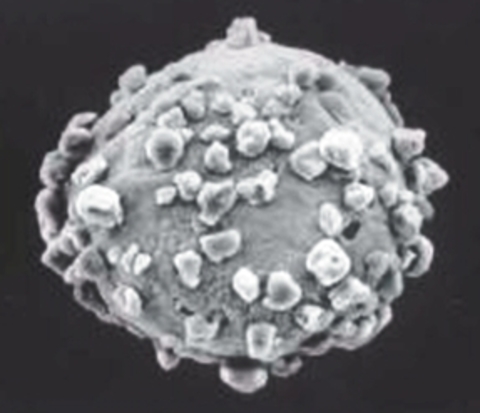

«Анатомия» тонера.

Структура и химический состав тонеров,применяемых в современных копировальных аппаратах и лазерных принтерах,довольно сложны. Рассмотрим упрощенную структуру частицы «типичного»тонера, представленную на рисунке.

anatomy

  • Основой тонера является полимер. Он связывает в единоецелое все прочие составляющие и задает базовые характеристики поспособности частиц тонера приобретать заряд и закрепляться на бумаге. Внастоящее время широко применяются два основных типа полимеров –стирен-акриловый сополимер и полиэстер.
  • Для того чтобы тонер имел возможность приобретать заряд нужногознака (положительный или отрицательный) и в нужном количестве, вполимерную основу внедряется добавка, регулирующая заряд (CCA –Charge Control Agent). Типичные CCA, используемые в настоящее время дляотрицательного заряда тонера, это азокрасители и органические кислоты.Типичные CCA для положительного заряда – четвертичные соли инигрозиновые красители.
  • Магнитные свойства тонера обеспечиваются присутствием в его составе магнетита (окиси железа).Его наличие обязательно для тонеров, используемых в однокомпонентноймагнитной системе проявки, т.к. магнитная составляющая силы, действующейна частицы тонера, необходима, для правильной работы системы. Длятонеров, используемых в однокомпонентной немагнитной системе проявки,наличие магнетита не является обязательным, но иногда он можетприсутствовать в качестве добавки, управляющей «пыльностью»тонера. Дополнительной функцией магнетита в составе тонера можетявляться распознавание напечатанных кодов магнитными считывателямиинформации – т.н. система MICR (Magnetic Ink Character Recognition). Этасистема довольно широко применяется в банковском деле за рубежом, но внашей стране не сильно распространена. В целях улучшения стабильностиработы считывающих устройств, тонеры MICR, как правило, имеют в своемсоставе повышенное содержание оксида железа по отношению к «обычным»магнитным тонерам.
  • Используемые для тонеров полимеры бесцветны. Цвет тонера обеспечивается различными пигментами.В качестве пигмента для черных магнитных тонеров может быть использованупомянутый выше магнетит. Для немагнитных черных тонеров частоиспользуется Carbon Black или, проще говоря, сажа. В цветных тонерахиспользуются красители соответствующего цвета.
  • Модификаторы используются для придания тонеру требуемыхсвойств по термическому закреплению – температуры размягчения, адгезии квалам блока закрепления, глянца закрепленного изображения. В ихкачестве могут использоваться воск, полипропилен, полиэтилен и др.
  • Поверхностные добавки обеспечивают требуемые характеристикитонера по трению частиц между собой и о другие компоненты машины, т.е. сих помощью регулируются «текучесть» тонера, значениетрибоэлектрического заряда, смазывающие свойства и способность кочистке. В качестве поверхностных добавок могут использоваться аморфныйдиоксид кремния (silica), полимеры и др.

Классификация тонеров.

Теперь, имея представление об «анатомии» тонера можно приступить к ихклассификации. Предлагаемая нами система не претендует на стопроцентнуюполноту, но даже она достаточно широка.

Первый и очевидный признак, по которому можно разделить тонеры, это их цвет, который определяется цветом пигмента-красителя.

Для монохромных машин обычно требуетсятонер только черного цвета, для поноцветных, дополнительно к черному,необходимы тонеры трех основных цветов субстрактивного цветового синтеза(Cyan, Magenta, Yellow). Встречаются монохромные машины с возможностьювыделения фрагментов изображения дополнительным цветом или печати всегоизображения цветом, отличным от черного. Для этих машин производятсятонеры самых различных цветов – красного, синего, зеленого, коричневого ит.д.

Второй классифицирующий признак тонеров, это их магнитные свойства. Тонеры бывают магнитными и немагнитными.

Магнитные тонеры содержат в своемсоставе магнетит (оксид железа) и иногда называются «двухкомпонентными»тонерами, поскольку они являются одновременно и тонером и «носителем»,т.е. готовым «проявителем» (девелопером). Тонеры этого типаиспользуются в однокомпонентной магнитной системе проявки, применяемой вмонохромных лазерных принтерах и МФУ HP/Canon, аналоговых копирахCanon, принтерах Kyocera и др.

Немагнитные тонеры либо не имеют в своемсоставе окиси железа, либо имеют его в очень небольшом количестве.Такие тонеры иногда называются «однокомпонентными» и используются как вдвухкомпонентной системе проявки, где «проявителем» (девелопером)является смесь немагнитного тонера и магнитного «носителя», так и воднокомпонентной немагнитной системе проявки, где в качестве«проявителя» выступает только сам немагнитный тонер. Примером машин сдвухкомпонентной проявкой является большинство копиров и МФУ Sharp,Ricoh и др. Однокомпонентная немагнитная проявка используется впринтерах и МФУ Samsung, Lexmark и др.

Далее, разделим тонеры по знаку их заряда в машине. Заряд может быть либо положительным, либо отрицательным и обеспечивается добавкой CCA, о которой было сказано выше.

Требуемый знак заряда тонераопределяется, во-первых, знаком заряда поверхности фоторецептора(барабана), а во-вторых, используемой системой печати – «аналоговая»,где начальный заряд фоторецептора соответствует темному изображению, аоптика засвечивает светлые участки; или «цифровая», где начальный зарядфоторецептора соответствует белому, а лазер засвечивает темные участкиизображения. Несложно посчитать, что возможно четыре различныхкомбинации технологии печати и знака заряда фоторецептора — по паре длякаждого типа тонера.

Тонер с отрицательным зарядомиспользуется в машинах с «цифровой» системой печати и отрицательнозаряженным фоторецептором (принтеры и МФУ HP, Canon, Sharp, Ricoh,Samsung, Lexmark и многие другие) и в «аналоговых» машинах сположительно заряженным фоторецептором (аналоговые копиры Mita).

Тонер с положительным зарядомиспользуется в «аналоговых» машинах с отрицательно заряженнымфоторецептором (аналоговые копиры Canon, Xerox, Sharp и многие другие) и«цифровых» машинах с положительно заряженным фоторецептором (принтеры иМФУ Kyocera, Brother).

Также, можно разделить тонеры по типу использованного в них полимера на стирен-акриловые (styrene acrylic copolymer) и полиэстровые (polyester).

В настоящее время полиэстер приобретаетвсе более широкое распространение, поскольку он имеет более низкуютемпературу размягчения, что позволяет получить хорошее закреплениеизображения на бумаге при высоких скоростях печати и относительноневысоких температурах, а это экономит электроэнергию. Тем не менее,современные технологии производства стирен-акриловых тонеров сиспользованием различных модификаторов позволяют во многих случаяхпроизводить тонеры с хорошим закреплением, даже в тех случаях, когдапечатающий механизм был изначально рассчитан на использованиеполиэстрового тонера.

Последним пунктом в нашей упрощенной классификации будет технология производства тонеров. Тонеры бывают «механическими» («обычными») и «химическими».

Вкратце, механический тонер(conventional, pulverizing) производится путем перемалывания твердойосновы с последующим отсеиванием частиц с нужными размерами, ахимический (chemical и много других синонимов) – «выращиванием» частицтонера в реакторах. Основное физическое различие в их свойствах –«правильность» формы и размера частиц. В механических тонерах частицыбесформенные и имеют довольно широкий диапазон размеров отдельныхчастиц. В химических же тонерах большинство частиц имеет правильнуюформу (не обязательно сферическую) и узкое распределение их размеров.Более подробно отличие свойств тонеров, произведенных по разнымтехнологиям, а также сами технологии, будут рассмотрены в следующейчасти данной статьи.

Поскольку существует большое количестворазновидностей систем печати, все вышеперечисленные признаки могутвстречаться у реальных тонеров в любых сочетаниях, пожалуй, заединственным исключением – автору неизвестны магнитные цветные тонеры.Причина этого проста – магнетит, необходимый для магнитных тонеров,окрашивает тонер в черный цвет.

Попробуем найти реальные примеры оригинальных тонеров для нескольких типов по предложенной классификации.

Черные тонеры:

  • Магнитный, отрицательно заряжаемый, стирен-акриловый, механический – HP LJ1200, Xerox N24.
  • Магнитный, отрицательно заряжаемый, полиэстровый, механический – HP LJ4250.
  • Магнитный, положительно заряжаемый, стирен-акриловый, механический – Canon FC/PC, Kyocera FS1020
  • Немагнитный, отрицательно заряжаемый, полиэстровый, механический – Samsung ML1210.
  • Немагнитный, отрицательно заряжаемый, стирен-акриловый, механический – Lexmark Optra T, Sharp AL1000.
  • Немагнитный, отрицательно заряжаемый, полиэстровый, химический – Oki 6W.
  • Немагнитный, положительно заряжаемый, стирен-акриловый, механический – Sharp Z50, Brother HL1240.

Цветные тонеры:

  • Немагнитный, отрицательно заряжаемый, стирен-акриловый, химический – HP CLJ3600.
  • Немагнитный, положительно заряжаемый, стирен-акриловый, механический – Kyocera KMC850.

Не следует думать, что если два разныхтонера относятся к одному и тому же типу, то они являютсявзаимозаменяемыми. И наоборот, различие типов тонера далеко не всегдаоднозначно говорит об их несовместимости. Помимо типа тонера, на егоработоспособность в конкретных условиях влияет ряд количественныххарактеристик, присущих конкретному тонеру и машине, в которой он будетиспользоваться. К этой весьма важной теме мы вернемся в последней частистатьи, посвященной часто-задаваемым вопросам.


Схематическое представление разницы технологий производства механического (слева) и химического (справа) тонеров

Схематическое представление разницы технологий производства механического (слева) и химического (справа) тонеров

В первой части статьи мы привели упрощенную классификацию тонеров. Одним из классифицирующихпризнаков тонеров была указана технология их производства. Рассмотримподробнее наиболее распространенные технологии и отличия в свойствахтонеров, связанные с ними.

Механический (обычный – conventional, пульверизационный – pulverized) тонер.

В упрощенном виде технология производства механического тонера показана на рисунке ниже.

Производство состоит из нескольких основных этапов:

  • Основные компоненты (полимер, CCA, пигмент, магнетит, модификаторы) механически смешиваются.
  • Полученная смесь подается в экструдер, где при высокой температуре идавлении образуются твердые «брикеты» из смеси с относительноравномерным распределением перемешанных ранее компонентов.
  • Далее «брикеты» проходят грубое предварительное измельчение ипоступают в пульверизационную машину, где происходит их перемалывание «впыль».
  • Частицы на выходе пульверизационной машины имеют очень большойразброс размеров. Чтобы выделить из них частицы нужного размера,тонерная «пыль» поступает в аэродинамический классификатор частиц.Слишком крупные и слишком мелкие частицы здесь выделяются из общей массыи могут быть направлены обратно в экструдер для повторногоиспользования.
  • Далее, тонер смешивается с поверхностными добавками и просеивается и упаковывается.
Технология производства механического тонера

Технология производства механического тонера

Поскольку процесс производства механического тонера предполагаетполучение мелких частиц из более крупных путем их механическогоизмельчения, то частицы тонера получаются бесформенными. А необходимостьвыделения из общей массы частиц определенного размера механическимисредствами приводит к тому, что распределение размеров частиц в готовойпродукции остается достаточно широким.

Разумеется, существуют вариации в этом процессе, и некоторыепроизводители, совершенствуя каждый из технологических этапов, могутдобиваться получения частиц тонера с формой, близкой к правильной, иотносительно узким распределением размеров. Такие тонеры во многихслучаях могут составлять конкуренцию химическим тонерам.

Химический тонер.

Более правильный термин – «химически изготовленный тонер» (Chemically Prepared Toner, CPT) – это тонер, изготовленный методом химического синтеза. Встречаются различные синонимы: полимеризированный,chemically produced toner, chemical toner, polymerized toner, polymertoner, in-situ polymerized toner, suspension polymerized toner, emulsionpolymerized toner, emulsion aggregation toner, EA toner, controlledagglomeration, capsule toner, microcapsule toner, encapsulated toner,microencapsulation toner, microencapsulated toner и многие другие.

Немного истории.

Технологии получения тонера методом химического синтеза не новы иявляются предметом исследований на протяжении последних несколькихдесятков лет:

  • 1960-е, 1970-е годы – Компании Xerox, Fuji Xerox, Fuji Photo, Canon,KAO, Kodak проводят исследование базовых технологий – суспензии,дисперсия, инкапсуляция, сушка распылением.
  • 1972 – Первый патент США на химический тонер, произведенный из суспензии.
  • 1976 – Первый патент на инкапсулированный (encapsulated) тонер.
  • 1993 – Первый монохромный принтер (Oki 400) с химическим тонером, произведенным из эмульсии по технологии от Nippon Zeon.
  • 1994 – Первый монохромный принтер (Fujitsu PP4400) с химическимтонером, произведенным из суспензии по технологии от Nippon Carbide.
  • 1998 – Первые цветные принтеры (Canon CP660, HP CLJ4500, 8500) с химическим тонером, произведенным из суспензии.
  • 2001 – Первая цветная машина с тонером, произведенным по технологииагрегации эмульсии (Emulsion Aggregation, EA) – Fuji Xerox DCC500
  • 2001 – Первая машина с химическим полиэстровым тонером.
  • С 2002 по настоящее время – появление огромного количествамонохромных и цветных машин с химическим тонером у разных производителей– Xerox, Konica-Minolta, Canon, HP, Ricoh, Kyocera, Lexmark, Oki идругие.

Логичный вопрос – если технологии производства химических тонеровстоль стары, что мешало их широкому применению до относительно недавнеговремени? Вот несколько основных причин:

Имелся ряд технических проблем, связанных с зарядом, очисткой, дисперсией, цветом.

Патентная защита технологий и интеллектуальной собственности. Количество патентов, связанных с CPT, огромно.

В «индустрии тонера» значительная часть капиталовложений былавыполнена в производство оборудования, производящего механический тонер.Это оборудование имеет большой остаточный ресурс, и далеко не всепроизводители собирались (и не собираются) от него отказываться.

И самый важный момент – поскольку требования рынка были относительноневысоки, большинство печатающих механизмов проектировалось без учетавозможности использования преимуществ, которые дают химические тонеры,имеющие маленькие частицы правильной и однородной формы с узкимраспределением размеров. Рассмотрим эти преимущества более подробно.

Высокое разрешение печати.

Теоретически, для качественного изображения с разрешением 600 dpi,размер частиц должен быть около 5 мкм, а для 1200 dpi – около 3 мкм.Существуют различные мнения насчет минимального экономическицелесообразного размера частиц, произведенных механическим путем. В 2004году большинство экспертов сходилось на цифре около 7 мкм. Запоследние 5 лет ситуация несколько изменилась, но преимуществопо-прежнему остается за CPT.

Тонкий слой тонера.

Чем меньше средний размер частиц тонера, тем тоньше слой тонера,необходимый для формирования изображения, что означает меньшееколичество тонера, перенесенного на материал для печати. Следствия:

  1. Потенциальное снижение стоимости отпечатка.
  2. Увеличение ресурса картриджа при том же весе тонера.
  3. Более низкая температура закрепления, приводящая к снижению затратэнергии, уменьшению времени выхода принтера на готовность, потенциальноболее долговечным блокам закрепления.
  4. Улучшение прозрачности изображения.
  5. Снижение отличие глянца разных участков изображения (differential gloss).
  6. Снижение «скручиваемости» страниц со сплошной заливкой.
  7. Изображение перестает ощущаться «на ощупь».
  8. Изображение становится более равномерным.
  9. Требуется большая концентрация пигментов.

Хорошая текучесть тонера.

Правильная форма частиц приводит к тому, что для обеспечения нужнойтекучести требуется меньшее количество поверхностных добавок. Следствия:

  1. Потенциальное снижение себестоимости тонера.
  2. Повышение глянца.
  3. Расширение диапазона воспроизводимых цветов с использованием тех же самых пигментов.
  4. Дополнительное снижение температуры закрепления с использованием тех же самых полимеров.

Хорошая эффективность переноса.

Маленькие частицы правильной формы легче переносятся с фоторецептора на материал для печати. Следствия:

  1. Меньшее количество отработки – дополнительное увеличение ресурса картриджа при том же весе тонера.
  2. Улучшение качества изображения. Частицы правильной формы и малогоразмера лучше заполняют неровности на поверхности бумаги, что снижаетдефект «крапчатости» (mottle — осветление изображения по фактуребумаги). Благодаря этому можно расширить диапазон используемых впринтере материалов для печати.
  3. В некоторых случаях, при эффективности переноса близкой к 100%, можно исключить из конструкции систему очистки.

Стабильность характеристик.

Равномерность формы, размера и внутреннего состава частицобеспечивает равномерное распределение заряда и предсказуемое поведениетонера, что очень важно для полноцветных машин.

Низкая абразивность.

Частицы правильной формы, разумеется, менее абразивны, чембесформенные частицы из того же материала. Из этого следуетпотенциальное увеличение ресурса компонентов картриджа и принтера.

На рынке производства химических тонеров тонера существует столькотехнологий и предложений, сколько участников на рынке, но наиболееширокое распространение имеют полимеризация суспензии (SuspensionPolymerization) и агрегация эмульсии/латекса (Emulsion/latexAggregation) и различные их вариации.

Полимеризация суспензии.

Состоит из нескольких этапов:

  • Механическая дисперсия всех компонентов.
  • Формирование суспензии с частицами нужного размера.
  • Полимеризация частиц. Проводится при повышенной температуре, определенное время и при определенной скорости смешивания.
  • Фильтрация, промывка и сушка (удаление воды и стабилизаторов).
  • Смешивание с поверхностными добавками.

Подобной технологией пользуется, например, Zeon Corporation.

Полимеризация суспензии

Полимеризация суспензии

Агрегация эмульсии.

  • В отличие от полимеризации суспензии, здесь сначала раздельноформируются эмульсия (латекс) стирен-акрилового полимера, механическираспыленные пигменты и добавки.
  • Пигменты и добавки добавляются затем в среду стабилизированной эмульсии с размерами полимеризованных частиц 0,1-0,3 мкм.
  • Далее происходит агломерация частиц, содержащих базовый полимер,пигменты и добавки, до размеров 1-4 мкм, после чего возможно дальнейшееобразование составных частиц размером 5-13 мкм. На этом этапе частицыеще бесформенные.
  • Затем происходит нагревание до температуры много выше температурыразмягчения полимера (Tg). Последующей регулировкой температуры ивремени перемешивания можно регулировать форму частиц от бесформенной(низкая температура, короткое время) до сферической (высокаятемпература, длительное время), тем самым добиваясь компромисса междуэффективностью переноса (чем правильнее форма частиц, тем лучше перенос)и способностью частиц к очистке ракелем (частицы неправильной формыпроще очищать). А увеличением скорости перемешивания можно получатьчастицы эллиптической формы.
  • После формирования частиц происходит фильтрация, промывка и сушка, а затем смешивание с поверхностными добавками.

Подобной технологии придерживаются Xerox, Fuji Xerox и Konica-Minolta.

Агрегация эмульсии

Агрегация эмульсии

Можно отметить, что некоторые технологии позволяют получить микрокапсулированный или капсулированный (microencapsulated, encapsulated)тонер, имеющие ядро и оболочку. Часть свойств таких тонеровобеспечиваются материалом оболочки, а часть – материалом ядра. Так можнополучить тонер с большой концентрацией красителей и восковых добавок вядре, что позволяет расширить диапазон воспроизводимых цветов и глянецизображения.

Итак, для достижения оптимального качества печати, тонер нужноулучшать несколькими путями. Необходимы: частицы малого размера, узкоераспределение размеров частиц, узкое распределение значения заряда,низкая температура закрепления и предсказуемое «поведение» тонера.

Технологии производства химического тонера способствуют достижению этих целей поскольку:

  1. Позволяют производить частицы маленького размера.
  2. Позволяют управлять формой частицы, что способствует более узкому распределению их размеров.
  3. Позволяют получить однородный состав тонера, что способствует узкому распределению заряда частиц.
  4. Точная подстройка химического состава частиц улучшает температурныехарактеристики и позволяет получить безмасляное закрепление с низкимиэнергозатратами.

Однако, следует помнить, что все преимущества химических тонеровстанут заметны потребителю только в том случае, если печатающий механизмимеет конструкцию, способную «извлечь» эти преимущества.

Есть ли у химических тонеров недостатки по отношению к обычным? Разумеется, есть.

В случаях, когда эффективность переноса заметно отличается от 100%,тонер необходимо очищать с поверхности фоторецептора. Частицысферической формы маленького размера очистить ракелем сложнее, чем болеекрупные и бесформенные. По этой причине повышаются требования к системеочистки. Также, для улучшения очистки, широко применяются технологии,при которых частицам тонера намеренно придают форму отличную от сферы.

С производственной точки зрения можно отметить, как недостатки,большое количество воды, требуемой для производства, и проблемы свторичным использованием «отбракованного» после производства тонера счастицами неподходящего размера и формы. Его нельзя, как в случае смеханическими тонерами, направить обратно в экструдер и повторноперемолоть.

После рассмотренных в первой и второй части статьи теоретических аспектов, связанных с тонерами, самое время перейти к практическим вопросам.

Вся заключительная часть построена в виде «вопрос-ответ». Многиеизложенные ниже утверждения общеизвестны, поэтому специалистов прошуотнестись к ним с пониманием того, что есть и те, для кого этаинформация нова.

Как выбрать самый лучший тонер для заправки картриджей?

Тонер – всего лишь часть системы печати.На результаты его работы влияют другие компоненты этой системы –барабан, ракель, магнитный вал (вал проявки) дозирующее лезвие, PCR идр. При прочих равных условиях, тонер, работая в паре с «холодным»барабаном, будет давать печать более бледную, чем тот же тонер в паре с«горячим» барабаном. А одна и та же пара тонер-барабан будет даватьразные результаты в картриджах с разным износом дозирующего лезвия имагнитного вала и т.д.

Таким образом, выбор тонера в отрыве от«системы компонентов» не имеет большого смысла. При выборе же системыследует понимать, какие результаты ожидаются от ее работы, хотя бы потакой шкале – «близко к оригиналу»; «чтобы дефекты в глаза небросались»; «чтобы текст видно было» и т.д. Далее может помочь тольковыполненный вами или кем-либо другим практический эксперимент с каждойконкретной системой. Готовым решением, прошедшим необходимыеэкспериментальные проверки, для качества и ресурса, близких к оригиналу,являются согласованные системы Static Control Components.

Если вы делаете проверку системы самостоятельно, то во время эксперимента полезно обратить внимание на следующее:

  • Плотность печати для сплошных черных заливок и уровень фона научастках без изображения. Оценить либо на глаз, либо денситометром всоответствии со стандартом измерений (например, ASTM F2036). В течениецикла работы картриджа эти параметры изменяются, поэтому недостаточнотолько одной оценки сразу после заправки.
  • Ресурс картриджа в страницах с 5% заполнением. Адекватную оценкуможно получить только соблюдая ряд особенностей измерений (например, постандарту ASTM F1856).
  • Качество закрепления тонера на сплошных заливках. Хотя бы «пальцем по малевичу».
  • Загрязнение и износ компонентов картриджа и машины. Визуальным сравнением «до» и «после».
  • Эффективность переноса, т.е. соотношение количества тонера попавшегона бумагу к общему расходу. Довольно важно для машин с маленькимобъемом бункера отработки.
  • Наличие дефектов печати в условиях высокой температуры и влажности и в условиях низкой температуры и влажности.

После заправки картриджа на отпечатке бледное инверсное изображение,т.е. темные участки печатаются белыми, а белые – темными. В чемпроблема?

Чаще всего это следствие того, чтовместо отрицательно заряжаемого тонера по ошибке насыпан положительнозаряжаемый тонер (например, Canon FC/PC вместо HP LJ1200) или наоборот.

Можно ли заправить магнитным тонером картридж с однокомпонентнойнемагнитной системой проявки (например, тонером HP LJ1200 картриджSamsung ML1210)?

Если тонеры одинаковы по знаку заряда,то какое-то время такой картридж может даже работать. Но, как правило,магнетит, входящий в состав магнитного тонера, быстро убивает компонентыкартриджа и принтера, рассчитанные на работу с более «мягкими»частицами. Обычно, быстрее всего выходит из строя дозирующее лезвие. Отом, что плотность печати, уровень фона, расход тонера, закреплениемогут быть сильно отличающимися от желаемых, можно и не говорить. Вобщем – не рекомендуем.

Можно ли заправить немагнитным тонером картридж с однокомпонентноймагнитной системой проявки (например, тонером Samsung ML1210 картридж HPLJ1200)?

Отсутствие магнитной составляющей силы,действующей на частицу тонера в области проявления, приведет к тому, чтотонер будет переноситься на поверхность барабана даже в тех местах,куда он переноситься не должен. Другими словами, будет страшно фонить,хотя изображение разглядеть можно. Помимо этого, немагнитный тонер будетсыпаться внутрь принтера в больших количествах, особенно если вкартридже используются магнитные, а не фетровые торцевые уплотнителимагнитного вала.

Можно ли заправить картридж с однокомпонентной немагнитной системойпроявки немагнитным тонером от машины с двухкомпонентной системойпроявки (например, картридж Samsung ML1210 тонером Sharp AL1000)?

Если тонер имеет тот же знак заряда иблизкую температуру закрепления, то есть определенные шансы на успехэтого мероприятия. Но в каждом конкретном случае работоспособность нужнопроверять экспериментально, обращая пристальное внимание на загрязнениеи износ компонентов картриджа и принтера. Как и во всех случаяхиспользования тонеров «не по назначению», даже если «печатает,закрепляется и ничего не портит», то плотность печати, уровень фона ирасход тонера могут отличаться от желаемого.

Можно ли заправить картридж от машины с двухкомпонентной системойпроявки немагнитным тонером с тем же знаком заряда, используемым вмашинах с однокомпонентной немагнитной системой проявки (например,картридж Sharp AL1000 тонером Samsung ML1210)?

Шансы на успех здесь намного ниже, чем в предыдущем случае, попричине того, что имеет большое значение, как конкретный тонер будетвзаимодействовать с носителем (девелопером). При этом неудачныйэксперимент, чаще всего, будет иметь последствия в виде необходимостизамены испорченного «левым» тонером девелопера. От таких экспериментоврекомендуем воздерживаться по мере возможности.

Можно ли заправить картридж от машины с двухкомпонентной системойпроявки магнитным тонером (например, картридж Sharp AL1000 тонером HPLJ1200)?

Результат такой заправки почти однозначный – придется менять девелопер, а потом использовать более подходящий тонер.

Все ли тонеры для монохромных принтеров HP одинаковые?

Все они магнитные и отрицательнозаряжаемые, т.е. принципиального запрета на работу одного тонера вместодругого нет. Это означает, что если нужно «чтобы текст видно было» и неважны плотность печати, фон, ресурс, загрязнение/износ печки и другихкомпонентов принтера и картриджа, то при таком подходе все монохромныекартриджи HP можно заправлять одним тонером. Однако, когда требования кзаправленному картриджу несколько выше, то нужно учитывать различиятонеров для разных моделей по другим характеристикам. Есть несколькогрупп картриджей (поколений тонеров), в каждой из которых характеристикиоригинального тонера очень близки (вполне возможно, что там и один итот же тонер, только компания HP об этом никому не рассказывает). Междуэтими группами различия характеристик тонеров существенны и заметныпочти всем. Самый яркий пример «разницы поколений» – оригинальный тонердля картриджей 35A/36A отличается от всего, что было раньше, и это оченьзаметно. Есть случаи, когда оригинальные тонеры отличаются между собойдаже в очень похожих друг на друга картриджах. Классические примеры:

  • Картриджи Q7553A и Q5949A внешне почти близнецы. Но тонеры в нихразные, как минимум, по температуре закрепления. Тонер, который хорошозакрепляется в принтере LJ1320, легко смазывается пальцем со сплошныхзаливок при использовании в принтере LJP2015.
  • Очень похожи между собой картриджи C7115A, Q2624A и Q2613A. Тем неменее, чтобы получить совпадение с оригиналом по плотности печати иресурсу, в каждом из них приходится использовать разный тонер.

Производители совместимых тонеров далеконе всегда учитывают отличия характеристик оригинальных тонеров и могутфасовать «из одной бочки» тонер для более широкого круга картриджей, чемэто есть у оригинала. Разные производители, использующие такой подход,достигают разных результатов, но задачу «совпадения характеристикзаправленного картриджа с оригиналом» полностью решить такими тонерамиобычно не удается.

Можно ли множество различных тонеров заменить меньшим количеством «универсальных»?

Можно, но при этом обязательно придется мириться с недостатками «универсальности»:

  • Качество печати и ресурс будут разными в разных моделях картриджей.Иногда эти отличия слабо заметны конечному потребителю, иногда бросаютсяв глаза.
  • Универсальность любого тонера ограничена конкретным списком моделейкартриджей. Как правило, более-менее нормальные результаты получаются,если тонер используется в картриджах, в которых в оригинале используетсятонер одного «поколения». Совместимость более нового тонера со старымикартриджами иногда встречается, а наоборот – часто возникают проблемы.
  • Даже серьезные производители «универсальных» тонеров не могутпроверить их работу при ваших конкретных условиях – тип барабана,состояние других компонентов картриджа, условия окружающей среды,технология заправки и т.п. Тонер, прекрасно работающий в одних условиях,в других может работать неудовлетворительно. Проверять это придетсявам.

Нужного тонера нет, а заправить очень надо. Как быть?

Можно попытаться с помощью имеющихсяисточников информации (сервис-мануал, MSDS, «похожесть» конструкции надругие машины и т.п.) определить тип используемого тонера попредложенной нами в первой части статьи классификации. Далее, выбрать изимеющихся тонер близкий по типу (обязательно совпадение знака заряда имагнитности), полностью вычистить картридж (и если нужно машину) отостатков старого тонера и попробовать печать тестовой серии страниц изстатьи «Определение дефектов восстановленных картриджей с помощью тестовой серии страниц».Оценить качество печати, проверить закрепление по странице сплошнойзаливки. Если приемлемо, то напечатать сотню страниц со сплошнойзаливкой, после чего внимательно осмотреть на предмет появлениязагрязнения и следов износа всех компонентов, которые контактируют стонером – барабан, ракель, ролик заряда, печку, дозирующее лезвие,магнитный вал (вал проявки) и пр. Такая «короткая» проверка позволяетобнаружить откровенно неудачные варианты тонера, но следует помнить, чтоее успешное завершение не всегда обозначает, что негативных последствийне будет и при дальнейшей эксплуатации.

Однозначно не рекомендуем ставитьэксперименты по такому упрощенному подбору тонера для дорогих машин, гдецена ошибки высока, и любых машин с двухкомпонентной системой проявки,если вы не готовы на замену девелопера после неудачного эксперимента. Использование тонеров «не по назначению» — крайняя мера, и всегда следует оценивать цену возможной ошибки.

Заправленный картридж печатает плохо. Перезаправили другим тонером – стал печатать нормально. Тонер был плохой?

Не обязательно. Во-первых, нередкислучаи, когда причиной проблемы является ошибка при сборке или очисткекартриджа, которая «автоматически» устраняется при повторной сборкепосле перезаправки другим тонером. Например, бледная печать из-занестабильного контакта на магнитный вал. Чтобы исключить такую ошибочнуюпостановку диагноза, неплохо после «выключения» проблемы, «включить» еезаново, вернув на место прежний тонер. Во-вторых, в некоторых случаяхпроблема может быть связана с условиями окружающей среды (подробнее обэтом в статье «Влияние окружающей среды на работу лазерных принтеров. Бледная печать, фон, волны, ореолы»). В-третьих, тонер, который плохо работал в паре с одними компонентами картриджа, может прекрасно работать с другими.

Для заправки картриджа предлагается как химический, так и механический тонер. Какой выбрать?

Для печатающего механизма важныфизические свойства тонера (размер, частиц, заряд, температуразакрепления и т.п.), а не технология его производства. Во многих случаяхэти свойства могут быть реализованы как в механическом тонере, так и вхимическом. И наоборот, при любой технологии требуемые свойства могутНЕ быть достигнутыми. Поэтому выбирать нужно тот, который вас устроит посоотношению цена/качество.

Полиэстровый тонер лучше обычного?

Не обязательно. Обычно полиэстериспользуется в тонерах для понижения температуры закрепления. Во многихслучаях эта задача решается и в стирен-акриловых тонерах сиспользованием добавок-модификаторов. Поэтому сравнивать полиэстровыйтонер с обычным нужно в каждом конкретном случае по всем параметрам ихреальной работы в машине, обращая первоочередное внимание на качествозакрепления.

Можно ли смешивать тонеры для одной модели картриджа от разныхпроизводителей или совместимый тонер с оригинальным, оставшимся вкартридже?

Не рекомендуем. Тонеры разныхпроизводителей для одной и той же модели могут иметь сильноразличающийся состав и структуру. Разные поверхностные добавки, разныебазовые полимеры, разный размер частиц и т.п. Поведение такой смесизачастую непредсказуемо, т.е. может и нормально работать, но высокавероятность появления проблем. Особенно часты проблемы при смешиваниицветных тонеров.

Нужно ли при заправке чистить картридж от остатков старого тонера вбункере, если точно известно, что предыдущий раз был заправлен тот жесамый тонер того же производителя?

Есть несколько причин, по которым стоит это сделать:

  • Дозирующее лезвие, магнитный вал (вал проявки) и пористый роликподачи тонера (для однокомпонентной немагнитной системы проявки) дляполучения стабильных результатов рекомендуется очищать при каждойзаправке. При освобожденном от остатков старого тонера бункере этуочистку зачастую сделать намного проще.
  • При работе картриджа в первую очередь расходуются частицы с лучшей«текучестью», т.е. частицы меньшего размера и более правильной формы. Поэтой причине в остатках тонера к концу повышается концентрация частицкрупных и неправильной формы. Замесив свежий тонер с этими остатками, выухудшаете его однородность.
  • Остатки тонера в бункере долгое время перемешивались там мешалками,терлись о вал проявки, дозирующее лезвие и т.д. Результатом этого иногдаявляется т.н. деградация тонера, т.е. потеря его базовых свойств.
  • При работе картриджа в бункер тонера неизбежно попадает бумажнаяпыль. Особенно это касается машин с однокомпонентной немагнитнойсистемой проявки. Очевидно, что присутствие пыли свойства тонера неулучшает.

Почему картридж сразу после заправки печатает бледно, а через несколько сотен страниц нормально?

В картриджах с магнитным тонером одна извозможных причин этого – неоднородный состав тонера по размеру частиц.Мелкие частицы тонера заполняют текстуру поверхности магнитного вала ине позволяют валу набрать достаточное количество тонера. Эти частицы попричине их более высокой «текучести» расходуются быстрее более крупных, ипо мере их расхода плотность печати растет. Этот эффект иногда называют«sorting». Его можно часто заметить, например, в принтерах HP LJ1320,1150, 1010.

Сколько тонера насыпать в картридж?

Ресурс картриджей, заправленных одним и тем же количеством тонера, в разных условиях может отличаться в разы.

Если ресурс вас не волнует (клиент ведьобычно не имеет возможности доказать, что он печатал с 5% заполнениемлиста, а не с большим), то можно насыпать, сколько нравится, но с двумяограничениями – нельзя засыпать картридж «под-завязку», т.к. это можетпомешать работе мешалок в бункере, а в картриджах с объемом отходника«без запаса» (например, стартовые 35A/36A), нужно ограничить веснасыпанного тонера так, чтобы бункер отработки не переполнился (т.е.либо насыпать гарантированно мало, либо учесть эффективность переноса).

А для того, чтобы получить отзаправленного картриджа, то же самое количество напечатанных страниц,что и у оригинального, помимо веса засыпанного тонера нужно учитыватьсредний расход тонера на одну страницу с 5% заполнением и егонеиспользованный остаток (полностью весь тонер из картриджа никогда нерасходуется, а разные по характеристикам тонеры дают разный остаток приодинаковой эксплуатации). С учетом того, что разные пары тонер-барабанмогут давать отличие расхода тонера в разы, и эта разница может бытьпомножена на существенное влияние других компонентов, задача совпаденияресурса заправленного картриджа с оригиналом путем изменения весазасыпанного тонера становится небанальной. Решений этой задачи видитсятолько два:

  • Сделать самостоятельно необходимые измерения ресурса с вашимиконкретными типом барабана и прочими компонентами. При этом, длядостоверности результатов измерений, нужно учитывать ряд особенностей,типа изменения расхода тонера в течение цикла работы картриджа,непропорциональности расхода заполнению листа для текста и сплошныхзаливок (т.е. лист со сплошной черной заливкой не равен 20 страницам с5% заполнением текстом) и других, указанных, например, в текстестандарта ASTM F1856.
  • Воспользоваться готовым решением – использовать подобранную кем-либодругим систему компонентов, включающую в себя тонер (с подобраннымвесом фасовки), барабан, другие компоненты картриджа и технологиювосстановления. Крупнейшей в мире компанией, предлагающей такиесогласованные системы, с качеством печати и ресурсом, близкими коригиналу, является Static Control Components.

Чем отмыть руки от тонера?

Холодной водой с мылом. Горячая водаразмягчает тонер, и он отмывается сложнее. Часто простым мылом за одинраз полностью руки отмыть не удается, особенно если еще и смазка на рукипопала. В этом случае хорошо помогает специальное жидкое мыло-скраб«Kresto Hand Cleaner». А в особо тяжелых случаях можно использовать более густую пасту-скраб «Reduran» (CLN---APM-4010A00). Она великолепно отмывает руки не только от тонера, но и от чернил.

Вредна ли работа с тонером для здоровья?

Компоненты тонера нетоксичны, но если непредпринимать никаких мер по защите органов дыхания при заправке, онвреден так же, как и любая другая мелкая пыль. Основные меры защитыследующие:

  • Работа по очистке и заправке картриджей должна производиться вместе, где потоки не поднимают тонер в воздух, которым дышатприсутствующие в помещении люди. Для этого полезно иметь станцию очисткиSCC Cleaning Workstation или подобную с установленным фильтром тонкой очистки. Воздух на выходе этой станцииочищается от тонера в достаточной мере, чтобы им можно было спокойнодышать (нет необходимости делать дополнительную вытяжку).
  • Непосредственно во время очистки или заправки рекомендуется использовать респиратор 3-й степени защиты.
  • Использовать специальные пылесосы для тонера с соответствующимифильтрами. Одним из самых распространенных вариантов такого пылесосаявляется «чемоданчик» 3M model 497. В него могут устанавливаться два вида фильтров TYPE1 (TOOL---3M-VACFILTYP1) и TYPE2 (TOOL---3M-VACFILTYP2).Для работы с большинством тонеров от монохромных машин можноиспользовать оба типа фильтров, но первый задерживает частицы болеемелкого размера и настоятельно рекомендуется при работе с тонерами дляполноцветных машин. Бытовые пылесосы без специальных фильтров можносчитать «тонероразбрасывателями».
  • Ежедневно делать влажную уборку помещения, где производитсязаправка. Эта простая процедура позволяет снизить концентрацию любойпыли в воздухе и не доводить помещение до состояния черного пола и стен.

Про то, что тонер не нужно употреблять в пищу, сжигать и использоватьдругими экзотическими способами, полагаем, всем должно быть понятно.

Как правильно хранить тонер? Есть ли у тонера срок годности?

Тонер нужно хранить в герметичнозакрытой упаковке, чтобы он не впитывал влагу из воздуха (или наоборот,чрезмерно не «осушался»). Также не следует превышать максимальнуютемпературу хранения, которая указана на упаковке. Предпочтительно,чтобы температура в месте, где хранится тонер, всегда была ниже 30С. Этоособенно важно для полиэстровых тонеров, которые склонны к агломерациипри повышенной температуре даже за короткое время. Экстремально низкиетемпературы хранения для тонеров в герметичной упаковке обычно невредят.

Срок годности для большинства тонеровпроизводителями не устанавливается. Это обозначает, что качественныйтонер при соблюдении условий хранения может использоваться до тех пор,пока работают машины, для которых он предназначен. Однако в реальнойжизни валяющийся без дела в течение нескольких лет тонер, хотя бы разперегревается.

"Использованы материалы с сайта технической поддержки http://ccfiles.ru/"

Автор

комментарии

Комментарий будет проверен администратором перед публикацией

Корпорация EIZO анонсировала выпуск медицинского монитора с диагональю 58" и разрешением 4K UHD

Корпорация EIZO анонсировала выпуск медицинского монитора с диагональю 58

Корпорация EIZO объявила о выпуске нового монитора CuratOR EX5841 с диагональю 58" для максимально точного отображения медицинских изображений. Монитор обладает разрешением 4K UHD (3840 x 2160 пикселей) и создан специально для использования в области хирургии, микроскопии и эндоскопии.

Корпорация EIZO выпустила обновленные версии ПО RadiCS и RadiNET Pro

Корпорация EIZO выпустила обновленные версии ПО RadiCS и RadiNET Pro

Корпорация EIZO объявила о выпуске 5-ой версии ПО RadiCS и RadiNET Pro с поддержкой виртуального рабочего стола (VDI) и улучшенным интуитивно понятным пользовательским интерфейсом (UI).

Переплет: металлическая или пластиковая пружина?

Переплет: металлическая или пластиковая пружина?

Мы продаем достаточно большое количество аппаратов и расходных материалов марки Fellowes. Чтобы вам было проще ориентироваться во всем многообразии этого оборудования, мы предлагаем вашему вниманию статью этого производителя.

InkTec представила пигментные чернила B6000 для принтеров Brother DCP-T300, DCP-T500W, DCP-T700W, MFC-T800W

InkTec представила пигментные чернила B6000 для принтеров Brother DCP-T300, DCP-T500W, DCP-T700W, MFC-T800W

Компания InkTec выпустила чёрные пигментные чернила Inktec B6000 для принтеров и МФУ Brother InkBenefit Plus DCP-T300, DCP-T500W, DCP-T700W, MFC-T800W. Модели Brother InkBenefit Plus DCP-T300, DCP-T500W, DCP-T700W, MFC-T800W отличаются встроенной снпч.

Все новости...
Быстрый заказ
