Так как этот тип является относительно новым в сравнении со "старыми" поролоновыми картриджами, товопросов по его внутреннему устройству и функционированию более чемпредостаточно. Попробуем разобраться, как же он работает. Добавлю, что все сразу становится ясно, сразу, после того как его самостоятельно разберешь, но не у всех есть такая возможность. А интересно... Так что специально для Вас этот небольшой фоторепортаж.

картридж это
это он же, но уже с другой стороны
снятая декоративная пленка, виден воздушный фильтр (белый прямоугольник с синими полосками), так же хорошо видны внизу два технологических отверстия

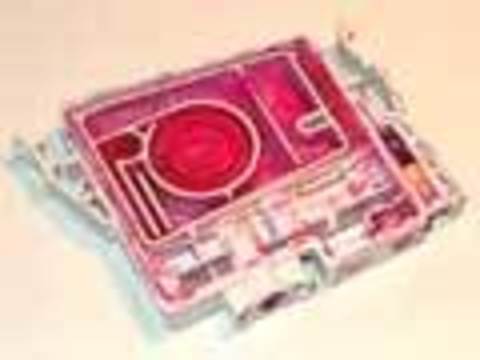

вид с другой стороны с отрезанной стенкой, хорошо видно разделение картриджа на два отсека для чернил, верхнее заклеено пленкой
вид на картридж снизу
чернила из нижнего отсека попадают в верхний по каналу, забирающему чернила через тонкую щель (ее видно в правом нижнем углу,:-) а то некоторые мне доказывают, что ее там нет), так что заправлять надо не в дальнее технологическое отверстие (заполнить получится только верхнюю камеру, около 12 мл), а в ближайшее к выпускному отверстию, тогда все 17 мл влезет, хотя если не для себя.....
у этих картриджей есть воздушный клапан,который открывается только в момент установки картриджа в принтер, его видно в левой части данного фото (круглая мембрана, в данном случае малинового цвета, а под ней сам клапан, о нем еще будет рассказано ниже), рядом с картриджем лежит его часть - толкатель, который и отжимает клапан
вспомнил, что не мешало бы показать картридж сверху, хотя наверное не сильно это надо, но на всякий случай показываю, без комментариев
в этих картриджах очень интересно сделан клапан предотвращающий обратный ход чернил, то есть языком заправщика: заправку под давлением через выходное отверстие, хотя находятся люди утверждающие что они именно так и заправляли, верится с очень большим трудом, устройство его элементарно: эластичная мембрана с отверстием в центре, прижатая пружинкой к основной части картриджа (исключая тем самым малейшее проникновение чернил во внутрь картридж под давлением)

а вот когда в районе выходного отверстия создается разряжение из-за расходования чернил по прямому назначению, то эта мембрана отжимает пружинку и пропускает чернила так же на фото виден оторванный фильтровальный материал воздушного фильтра
в правой части видна стальная пружина воздушного клапана
теперь она снята, и под ней можно видеть сам клапан
он похож на "грибок" из пластика с резиновым уплотнителем
разобранный клапан выходного отверстия, резиновая манжета, пружина, клапан

Перемещение воздушно-чернильных масс внутри картриджа

Куда чего движется, льется и подсасывается можно понять, посмотрев на эти четыре фотографии со стрелками, вроде более менее все понятно, но кое-что прокомментирую

1- это само вентиляционное отверстие и лабиринтовый канал, по которому проходит воздух и попадает в воздушный фильтр 2- на фото снизу, профильтровавшись, воздух идет по этому короткому каналу 3- фото сверху, а теперь по этому, то же короткому

4- и попадает в камеру воздушного клапана, который как мы уже знаем в нормальном положении (пока не вставили в принтер) закрыт 5- фото вверху, если клапан отжат, то воздух попадает во внутреннюю часть картриджа 6- вверх по тонкому каналу примечание №1: воздух не сам "идет", его засасывает во внутрь разряжение в процессе расходования чернил примечание №2: чернила не вытекают даже при отжатом воздушном клапане из-за того, что вентиляционное отверстие №1 имеет вход в верхней части картриджа, да и канал №6 сделан с той же целью с окончанием в верхней части 7- дальше воздух попадает в нижнюю часть картридж (нижний отсек с чернилами)
8- при этом чернила уходят через "щель" 9- по каналу наверх 10- через это отверстие вовнутрь верхнего отсека 11- кончаясь, чернила стекают к низу верхнего отсека, а от туда к фильтру (его видно на фото сверху, левая верхняя стрелка №11)

12- пройдя через фильтр, чернила по этому короткому каналу попадают в... 13- камера, куда попадают чернила после фильтра, и там же они ждут пока их мембрана пропустит к себе :-), к ней они попадают через два мелких отверстия (расположены вертикально рядом с 13-ми стрелками) 14- канал, по которому радостно бегут чернила в ПГ, после то как прошли сквозь мембрану
