Автор: Сергей Вервейко

В этот раз на тестирование к нам попало МФУ, основанное наоднопроходном принтере, что подразумевает довольно высокую скоростьпечати и малое время подготовки к работе. Устройство HP LaserJetCM1312nfi MFP может похвастаться наличием сетевого интерфейса ивстроенного сервера печати, а также модуля автоматической подачисканируемых документов. МФУ позиционируется как корпоративная модель,предназначенная для работы в небольших офисах и рабочих группах.

Технические характеристики, заявленные производителем

Печать
Скорость печатичерно-белая (черновой режим, A4) - до 12 стр./мин
черно-белая (обычный режим, A4) До 12 стр./мин
цветная (обычный режим, A4) - до 8 стр./мин.
Время выхода первой страницы (A4, режим готовности)ч/б - 25,5 с
цветная - 31,5 с
Нагрузка (А4, в месяц)до 30 000 страниц
Рекомендуемый месячный объём печати (стр.)250 – 1500
Технология печатилазерная
Разрешение (режим наилучшего качества)До 600 x 600 т/д
Число картриджей4 (черный, голубой, пурпурный, желтый)
Управление бумагойлоток подачи бумаги на 150 листов
устройство АПД на 50 листов
лоток приёма на 125 листов
Максимальная емкость подачи (конвертов)до 10 конвертов
Опции двусторонней печатис ручной подачей бумаги (поддержка драйверов)
Размеры печатных носителейA4, A5, A6, B5 (ISO, JIS)
Нестандартные размеры носителейот 76 x 127 до 216 x 356 мм
Поддерживаемые типы носителейБумага (для цветной печати, документов, брошюр, бланков, глянцевая,фотобумага, обычная, с напечатанной информацией, перфорированная, извторсырья, грубая), пленки, наклейки, конверты, картон
Рекомендуемая плотность печатных носителей60 - 176 г/м? (до 200 г/м? с бумагой повышенного качества дляобложек, до 220 г/м? с глянцевой фотобумагой HP для лазерной печати)
Дополнительные характеристики
Быстродействие процессора450 МГц
Стандартное ОЗУ160 Мб
Максимальная память160 Мб
Стандартные языки управления принтеромHP PCL 6, эмуляция HP Postcript уровня 3, эмуляция HP PСL уровня 5с
Сканер
Тип сканированияПланшетное, с автоматическим устройством подачи документов (ADF)
Оптическое разрешение при сканированииДо 1200 т/д
Разрядность24 бита
Максимальная область сканирования, ммпланшет - 216 x 297
автоподатчик - 216 x 297
Копир
Скорость копирования (чёрное, черновой режим, A4)до 12 копий/мин
Разрешение при копированиидо 600 x 600 т/д
Изменение размера при копированииот 25 до 400%
Максимальное число копийдо 99
Факс
Скорость факса33,6 Кбит/с
Количество страниц A4, сохраняемых в памятиДо 250
Разрешение (чёрно-белое, наилучший режим)До 203 x 196 dpi
Максимальное число номеров быстрого набораДо 120
Автоматический повторный набор номеровда
Отложенная отправка факсада
Рассылка120 адресатов
Поддержка фильтр нежелательных сообщенийотсутствует
Разное
Дисплейцветной графический ЖК-дисплей
Совместимость с картами памятиCompactFlash типа I и II, Memory Stick, Secure Digital, MultiMediaCard, xD-Picture Card
Интерфейсы1 порт RJ-45 10/100 Мбит/с
1 порт USB 2.0
Размеры без упаковки (Ш x Г x В), мм497 x 490 x 485
Вес без упаковки24,7 кг
Потребляемая мощностьдо 295 Вт (печать)
до 310 Вт (копирование/сканирование)
до 21 Вт (готовность)
до 7,2 Вт ("спящий" режим)

На тестирование был предоставлен демонстрационный образец.Разумеется, комплект поставки был не полон и включал лишьтонер-картриджи, диск с драйверами и дополнительным ПО, а также кабельпитания и русскоязычную накладку на панель управления. В комплектациюкоммерческих образцов также входит руководство по началу работы, брошюрас информация о поддержке, ПО распознавания символов Readiris PRO икарта регистрации, комплект Marketing Starter Kit (специальные образцыносителей, скидки по предложениям для партнеров, образцы документов).

Внешний вид

В устройстве отдалённо можно узнать принтер HP Color LaserJet CP1515n,который уже побывал у нас на тестировании. Впрочем, в этом нет ничегоудивительного, ведь тестируемое МФУ построено на базе CP1515n.Устройство ориентировано на работу в малых офисах и рабочих группах,поэтому в оформлении нет ни одной глянцевой поверхности, все сделано изтолстого матового пластика. Ни отпечатки, ни мелкие царапины такимпанелям не страшны, поэтому за опрятный внешний вид устройства можно непереживать.

Устройство чтения карт памяти

Спереди находится лоток для бумаги, 4-слотовое устройство чтения карт памяти и крышка отсека установки тонер-картриджей.

Тонер-картриджи

У лотка для бумаги довольно сложная конструкция, допускающая установку ширины и длины носителя. Отдельно стоит отметить возможность удлинения лотка для установки носителей формата Legal, однако при этом передняя часть лотка будет выступать на 6 см.

Вид сзади

Вид сзади с открытой крышкой

Сзади находятся: разъём подключения к локальной сети, порт USB (типB-F), пара разъёмов RJ-11, предназначенных для подключения к телефонномуаппарату и телефонной линии, стандартный разъём подключения кабеляпитания, а также дверца, скрывающая механизмы протяжки, открыв которуюможно извлечь замявшийся лист бумаги.

На левой боковой поверхности находится только тумблер питания, аправая сторона пустует. На обеих боковинах предусмотрены выемки-ручки,облегчающие транспортировку устройства.

Сверху находится крышка модуля сканера, оснащенная механизмом автоподачи документов и возможностью регулировки ширины носителя в довольно широких пределах.

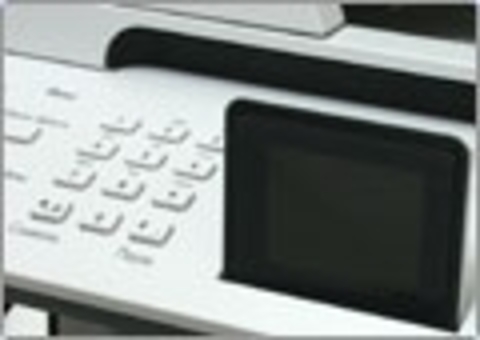

Поворотный экран панели управления

Клавиш на панели управления довольно много, поэтому доступ к любойфункции происходит буквально за несколько нажатий. По центру панелиуправления установлен большой откидной ЖК-дисплей. Однако конструкцияоткидного дисплея оказалась не слишком удачной – при раскрытии нижняячасть трёт о корпус, поэтому со временем она покрывается множествоммелких царапин.

Подключение и управление

Кроме стандартного USB-порта устройство оборудовано разъёмом RJ-45.Настройка сетевого соединения на МФУ достаточно проста и не вызываетсложностей, но стоит начать с настройки ПО на ПК. Диск с драйверами изкомплекта поставки был предназначен для ОС Windows XP/Vista, поэтому для«семёрки», естественно, понадобились свои драйверы. Автоустановка несработала. Драйверы для Windows 7 доступны на сайте производителя, но итут, к сожалению, не обошлось без сложностей – в русскоязычной версиидоступны только универсальные драйверы печати PostScript, PCL5 и PCL6, асканер не доступен вовсе. Полная версия установочного пакета естьтолько на английском языке (размер 308 Мб). Забавно, но при егоустановке TWAIN драйвер сканера, точнее его графическая оболочка,русифицирована, а вот программа управления параметрами печати - нет.Хотя последние можно заменить универсальными локализированнымидрайверами. Вот только процесс установки драйверов и ПО довольнодлительный, и в среднем занимает порядка получаса.В остальном установка привычная для всех современных МФУ производстваHP – всё просто и понятно и пользователю остаётся лишь выбрать типнастраиваемого подключения.

Автоматическая настройка в ОС Windows 7

Настройка в ОС Windows 7 после установки драйверов

Установка и настройка МФУ при USB подключении в современныхдистрибутивах ОС Linux и вовсе происходит автоматически при загрузкесистемы, но и с сетевым соединением всё довольно просто – достаточнолишь ввести IP адрес устройства, после чего также происходитавтоматическая установка и настройка.

HP LaserJet CM1312nfi MFP. Выбор способа подключения принтера и PC-факса в ОС Linux

Выбор способа подключения модуля сканера в ОС Linux

Web-панель управления

При помощи встроенного веб-интерфейса возможен контроль устройства (просмотр уровня тонера в процентах с указанием расчётного остатка в листах, количество отпечатанныхлистов, тип используемой бумаги и её размер, просмотр состояния сети), атакже настройка многих параметров сетевого подключения, функций факса,включая создание адресной книги, а вот функция сканирования в окнеинтернет обозревателя не предусмотрена, тогда как во всех сетевыхструйных ФМУ HP данная функция обязательна.

Состояние устройства

Состояние расходных материалов

Конфигурация устройства

Параметры сети

Плотность печати

Типы бумаги

Расширенный режим печати

Настройка печати

Настройка фотопечати

Настройка факса

Управление адресной книгой

Конфигурация сетевого соединения

Экранное меню

ЗаставкаПечать отчётов

Настройка системы

Обслуживание
Выбор скорости USB подключенияРежим снижения скручиваемости бумаги
Настройка сетевого подключенияУстановка IP-адреса устройства

Выбор скорости сетевого соединения

Работа с флэш-носителями

Как уже упоминалось, в МФУ установлен 4-слотовый картридер. Длякаждого типа носителя предусмотрен отдельный слот, что весьманепривычно, Поддерживаются карты памяти типа Compact Flash, xD, SD/SDHC,а также MS и их подвиды. А вот разъёма USB, к сожалению, нет.Одновременно могут быть заняты все слоты, но картридер будет работатьтолько с той картой памяти, которая была установлена первой.Флеш-носители доступны на ПК как при прямом подключении, так и присетевом, в виде сетевых дисков, что, несомненно, очень удобно. Изнедостатков устройства чтения карт памяти стоит отметить его низкуюскорость работы – независимо от типа и скорости носителя, скоростьпередачи данных составляет 0,55-0,7 Мб/с, что является одним из худшихрезультатов среди всех МФУ, побывавших у нас на тестировании.

Сканер

В МФУ установлен модуль сканера с CIS-сенсором и оптическимразрешением до 1200 dpi, чего для офисного устройства более чемдостаточно. Существуют две модификации модели CM1312 – с автоподатчикомдокументов и без. К нам на тестирование попала первая модификация. Из-заналичия автоподатчика крышка сканера довольно тяжелая, но переживать поэтому поводу не стоит, ведь предусмотрено фиксирование крышки при углахраскрытия от 25 до 80 градусов, что весьма удобно. При закрытии крышкиеё стоит придерживать, иначе она резко падает и бьется о корпус, чтоможет повредить устройство.

Автономный и полуавтономный режим работы предусмотрен, но функционалне особо широк, да и настроек не много. Возможно сканирование лишь накарту памяти, либо на ПК в сети. Из настроек предусмотрена возможность установки разрешения (150, 300 и 600 dpi), а также размера источника(A4, Letter, Legal). Функция автоматического определения размерасканируемого документа не предусмотрена.

Программа управления сканером при помощи ПК не отличается от тех, чтоиспользуются в большинстве современных сканеров и МФУ производства HP. Ссубъективной точки зрения, она не слишком удобна - настройки разбросанывкладках, которые обозначены лишь пиктограммами и не подписаны, поэтомупока все структура интерфейса управления не отложится в памяти,работать со сканером неудобно. Но есть у программы и существенный плюс, аименно, возможность сканирования при помощи автоподатчика целого пакетадокументов и переноса их в программу обработки только после завершенияцикла сканирования, что существенно экономит время. В нижнем правом углупрограммы отображаются миниатюры уже отсканированных документов, чтооблегчает контроль над процессом сканирования.

Выбор области сканирования

Поворот изображения

Обрезка изображения

Управление цветом

Обработка изображения

Настройка яркости

Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблица Munsell Color Checker.

Таблица была отсканирована с разрешением 600 dpi с выключеннойцветокоррекцией, после чего сохранена в формате TIFF без сжатия.Основываясь на идеализированной модели проверочной таблицы, был построенцветовой профиль, который позволил построить графики цветового охвата всистеме Lab для координат ab при L равном 25, 50 и 75. На изображенияхжёлтая кривая - график цветового охвата тестируемого сканера, белый –стандартное цветовое пространство sRGB.

График цветового охвата сканера в координатах ab при L=25

График цветового охвата сканера в координатах ab при L=50

График цветового охвата сканера в координатах ab при L=75

Скоростные показатели

Работа со сканером возможна как при прямом USB-подключении, так и полокальной сети. Чтобы исключить задержки сети, тестирование скоростиработы модуля сканера производилось при подключении к USB шине ПК.Предварительное сканирование занимает 6 секунд. При разрешении до 600dpi время подготовки к работе составляет порядка 5 секунд, а вот приразрешениях 600 и более dpi оно резко увеличивается и составляет 15секунд, что довольно медленно. Скорость сканирования совершенно независит от режима цветности и при любом разрешении до 600 dpi одинаково –всего-навсего 6 секунд на формат А4. При установке разрешения 600 dpiскорость резко падает, а время сканирование формата А4 при этомувеличивается в 8 раз, до 48 секунд.

Экранное меню

Меню режима сканированияУстановка значений по умолчанию
Выбор разрешенияВыбор формата бумаги

Принтер

Тестируемое МФУ основано на цветном однопроходном принтере, чтоподразумевает достаточно высокую скорость печати цветных изображений итекста, а также снижает уровень генерируемого шума, поскольку нет шумаот поворота револьверного механизма, как в 4-проходных принтерах. В тоже время, это увеличивает стоимость устройства, да и его размеры из-за этого чуть больше. Блок формированияизображения, в отличие от GDI-принтеров, интегрирован в устройство,поэтому время на подготовку к печати не зависит от мощности ПК, да и приработе устройства в локальной сети такая схема предпочтительнее.Емкость лотка для бумаги невелика, всего 150 листов, что для рабочейгруппы или небольшого офиса может стать существенным ограничением. Крометого, принтер оказался очень чувствительным к тому, как размещена пачкабумаги. При неаккуратной установке или задании неверного размераносителя бумага часто застревает в устройстве. Помятые листы, какправило, зажевываются. В общем, с используемой бумагой приходится бытькрайне осторожным.

Автономный режим работы принтера имеется, но настроек, как и приавтономном сканировании, немного. Предусмотрен просмотр, печатьиндексного листа, быстрая печать, печать выбранного диапазонаизображений, а также быстрый выбор номера. У последнего режима есть одинсущественный недостаток – после введения порядкового номера файла наэкран выводится его полное имя, но само изображение при этом неоткрывается, поэтому ориентироваться довольно сложно. Из настроекдоступен выбор размера носителя (6х8 см, 9х13 см, 10х15 см, 13х18 см,15х21 см, 18х24 см, 20х25 см и на всю страницу), а также множествовариантов типа бумаги с возможностью выбора плотности носителя. Также предусмотрено управлениеконтрастностью, но для этого необходимо выйти из меню печати в основноеменю настроек.

Программа управления настройками печати очень похожа на те, что ужевстречались нам в струйных МФУ производства HP, а также лазерном цветномпринтере HP Color LaserJet CP1515. Впрочем, ничего удивительного тутнет, ведь на сайте производителя доступен так называемый универсальныйдрайвер печати, которых подходит для всех PCL-принтеров HP.

Вкладка «Прочие настройки»

Ярлыки печати

Выбор качества печати, типа и размера бумаги

Настройка эффектов

Окончательная обработка

Настройка цвета

Тестирование

Для оценки цветового охвата принтера использовался спектроколориметр Datacolor 1005, входящий в комплект Spyder3Studio. При помощи данного прибора был построен ICC-профиль для обычной офисной бумаги плотностью 80 г/м2.

На базе профиля был построен график цветового охвата для цветовойкоординатной системы Lab в координатах ab для светлости L=25, 50 и 75.На графике: жёлтый график – офисная бумага, белый график - стандартноецветовое пространство sRGB.

График цветового охвата принтера в координатах ab при L=25

График цветового охвата принтера в координатах ab при L=50

График цветового охвата принтера в координатах ab при L=75

Стандартные тестовые шаблоны 3DNews были распечатаны лишь на обычнойофисной бумаге. Тестовые шаблоны были отсканированы с разрешением 600dpi и сохранены в программе Adobe Photoshop в формате JPEG с минимальнымсжатием.

* Для просмотра полноразмерного изображения нажмите на миниатюре

Скоростные показатели

Заявленные производителем скоростные характеристики подтвердились – влюбом режиме качества принтер печатает со скоростью 12 страниц в минутув ч/б режиме, и 8 страниц в цвете. Время выхода первой страницы в цвететочно такое, как и заявляет производитель - около 32 с, а при ч/бпечати первая страница вышла даже чуть быстрее, чем было заявлено – 24 свместо 25,5 с. В общем, старт печати достаточно быстрый, но о скоростипечати того же сказать нельзя – 12 стр/мин в ч/б режиме всё же неслишком шустро.

Экранное меню

Режим автономной печати фотоПросмотр изображений на флеш-носителе
Выбор режима печати миниатюрВыбор фото для печати
Введение номера фото для печатиНастройка параметров печати
Контрольный лист
Выбор типа бумаги
Настройка контрастности по умолчанию

Копир

Функция копира в офисах достаточно востребована, и от МФУ требуетсяне только скорость копирования, но и удобство работы. С этим у HPLaserJet CM1312nfi дела обстоят весьма неплохо – большой цветнойповоротный дисплей, отдельные клавиши цветного и ч/б копирования, атакже удобная структура меню. Например, в главное окно режима выведеныдве наиболее часто используемые функции – управление контрастом имасштабирование (пользовательская настройка от 25% до 400% с шагом в 1%или 10%, с возможностью ввода значения при помощи цифровой клавиатуры).Также возможны разнообразные варианты преобразования форматов и режимовэкономии бумаги (оригинал, legal->letter, legal->A4,A4->letter, letter->A4, целая страница, по размерам страницы, 2 и 4страницы на одном листе). Остальные настройки вынесены в отдельнуюветку «Настройки», которая включает выбор одного из четырех режимовкачества, выбор формата носителя, активирование многостраничногокопирования и разбивки по копиям, а также настройка изображения(управление яркостью, контрастом, резкостью, балансом цветов, а такжефункция удаления фона, которая позволяет экономить тонер при копированиидокументов на цветных бланках)

Экранное меню

Главное окно режима копированияУказание количества копий
Меню масштабированияНастройка контрастности
Настройка параметров копирования Выбор качества копирования
Выбор формата копии Настройка параметров копирования

Факс

В целом, настройки режима работы с факсимильными сообщениямисовершенно не отличаются от других МФУ. Отметим, что тестируемоеустройство работает только с ч/б факсами. Основное меню режима позволяетотправить или принять факс, распечатать отчёты, а также работать стелефонной книгой. Емкость телефонной книги невелика – всего 160 ячеек,причём они используются как для номеров, так и групп. Управлятьтелефонной книгой можно как при помощи панели управления устройства, таки web-панели (разумеется, при наличии сетевого доступа), чтозначительнее удобнее и быстрее. Большинство остальных настроек модуляфаксимильной связи, в том числе и установка одного из четырех режимовкачества, скрыты в основном меню настроек.

Экранное меню

Главное окно режима факсимильной связи Управление телефонной книгой
Печать отчётов факсаНастройка факса
Базовая настройка Дополнительная настройка

Шум и вибрация

Как уже отмечалось, устройство основано на однопроходном принтере,поэтому вибрации, как в принтерах с револьверным механизмом, нет.Уровень шума при печати сравнительно невысок – до 54,8 дБА при измерениина расстоянии 50 см от геометрического центра лицевой панели. Присканировании уровень шума зависит от источника подачи и разрешения. Вслучае с автоподатчиком разрешение лишь одно, 200 dpi, соответственно,уровень шума также один – до 53,8 дБА. В планшетном режиме приразрешении до 600 dpi уровень шума не превышает 51,1 дБА, а при 600 dpiон значительно ниже – до 38,2 дБА. Но стоит учесть, что при этомскорость сканирования также значительно снижается.

Стоимость

Вилка розничных цен на HP LaserJet CM1312nfi довольно велика – от$560 до $640, но в основном цена крутится в районе $620. Стоимостьчёрного картриджа с заявленным ресурсом в 2200 страниц (по стандартуISO/IEC 19798*), в среднем, составляет порядка $70-75, а каждый цветнойкартридж обойдётся чуть дешевле – $65-67, но их ресурс значительно ниже –1400 страниц.

* - стандартный тестовый набор из 5 страниц, используемый при определении ресурса по стандарту ISO/IEC 19798

Выводы

Благодаря однопроходной конструкции устройство отличается достаточношустрой цветной печатью при не слишком высокой стоимости. Времяподготовки к печати невелико, поэтому первая цветная копия выходит ужечерез полминуты после отправки задания на печать. Нельзя не отметить ивстроенный сервер печати, а также удобную панель управления, неплохуюцветопередачу и сравнительно невысокий уровень шума при печати.Стоимость оригинальных расходных материалов не высока, но и ресурсцветных картриджей не рекордный – 1400 страниц.

Из недостатков стоит отметить проблемы с локализацией драйверов дляОС Windows 7 (скорее всего, временно), отсутствие порта USB в устройствечтения флеш-носителей, низкую скорость чтения флеш-носителей,склонность к зажёвыванию бумаги при её неаккуратной или некорректнойустановке, а также низкую скорость ч/б печати.

Благодарим украинское представительство компании HP за предоставленное на тестирование оборудование

А также компанию Графитек г.Москва за предоставленный комплект колориметров Spyder3Studio.
