Автор: Сергей Вервейко
Дата: 31/03/2010

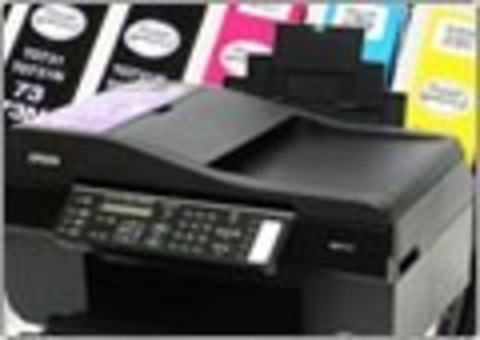

EPSON Stylus Office TX510FN.

Как правило, недорогие струйные МФУ предназначены для использования вдомашних условиях, но попавшая к нам на тестирование модель EPSON StylusOffice TX510FN может использоваться и в небольшом офисе. Это возможноблагодаря наличию Ethernet-порта, что позволяет использовать МФУ всемучастникам сети/рабочей группы без необходимости постоянной активностиПК, когда МФУ к нему подключено по шине USB.

Технические характеристики, заявленные производителем

Epson Stylus Office TX510FN
Характеристики принтера
Разрешение печати До 5760х1440 dpi
Скорость печатиВысокая скорость печати - до 38 стр/мин
Размер бумагиA4 210х297 мм
10х15 см (4х6 дюймов)
13х18 см (5х7 дюймов)
A6 105х148 мм
A5 148х210 мм
B5 182х257 мм
9х13 см (3,5х5 дюймов)
13х20 см (5х8 дюймов)
20х25 см (8х10 дюймов)
16:9 wide size (102х181 мм)
Letter 8,5х11 дюймов
Legal 8,5х14 дюймов
Типы бумагиПростая высокосортная бумага или специальная бумага,распространяемая Epson
Толщина бумаги, мм 0,08-0,11
Плотность бумаги, г/м?64-90
Размер конвертовКонверт #10 4 1/8х9 1/2 дюймов
Конверт DL 110х220 мм
Конверт C6 114х162 мм
Типы бумаги конвертовПростая высокосортная бумага
Плотность бумаги конвертов, г/м?64-90
Подача бумаги стандартная, листовДо 120
Характеристики сканера
Тип сканераПланшетный, цветной
Фотоэлектрическое устройствоCIS
Эффективных пикселей10 200х14 040 пикселей при разрешении 1200 dpi
Область сканирования может уменьшаться при больших разрешениях.
Размер документа216х297 мм A4 или US letter
Разрешение сканирования1200 dpi (обычное сканирование)
2400 dpi (детальное сканирование)
Выходное разрешение50-4800, 7200 и 9600 dpi
(50-4800 dpi с шагом 1 dpi)
Представление цвета16 бит/пиксель для каждого базового цвета (внутреннее)
8 бит/пиксель для каждого базового цвета (внешнее)
Источник светаLED
Характеристики интерфейсов
USBUSB 2.0
СетьEthernet 100BASE-TX/10 BASE-T
Механическиехарактеристики
Габариты, ммХранение: 460х411х235
Печать (с выдвинутыми удлинителями лотков.): 460х540х302
Масса, кг (без чернильных картриджей)7,6

Комплект поставки

На тестирование попала коммерческая версия МФУ, комплект поставкикоторой включал следующее:

  • комплект картриджей;
  • силовой кабель;
  • сетевой кабель;
  • телефонный кабель;
  • диск с драйверами и инструкцией;
  • диск с дополнительным ПО;
  • краткое руководство;
  • полное руководство;
  • гарантийный талон/сервисную книжку;
  • брошюру "Оригинальные расходные материалы Epson".

Внешний вид

Если отталкиваться от цифрового индекса, то рассматриваемая модельTX510FN должна "располагаться" между представителями 600 и 400 серии, ноэто не так. На самом деле, у TX510FN очень много общих черт с"трехсотым" семейством, одна из моделей которого уже побывала у нас на тестировании. Большинствокорпусных панелей совершенно идентично, отличается лишь блокинтерфейсных разъемов, где в TX510FN добавлен сетевой разъем (буква N вназвании модели указывает на наличие Ethernet-порта), а также едвазаметно отличается панель управления. Впрочем, модели нельзя назватьблизнецами, ведь TX510FN, в отличие от TX300, оборудована двумя чернымикартриджами, да и скорость печати несколько выше, но об этом - чутьпозже.


Большая часть корпуса устройства изготовлена из черного пластика сматовой поверхностью, а "глянца" совсем немного, но он есть - на панелиуправления, поэтому ее поверхность довольно быстро пачкается. Востальном, качество материалов и сборки не вызывает нареканий.

EPSON Stylus Office TX510FN. Вид спереди

EPSON Stylus Office TX510FN. Приемный лоток

Спереди находится лишь двухсекционный телескопический приемный лоток сраскладывающимся ограничителем хода бумаги на краю последней секции.


EPSON Stylus Office TX510FN. Вид сзади

EPSON Stylus Office TX510FN. Ккоммуникационные разъемы

Сзади сконцентрированы все разъемы - питания (БП встроен в корпус,поэтому на МФУ подается высокое напряжение), пара разъемов RJ-11,предназначенных для подключения к телефонному аппарату и телефоннойлинии, USB-порт и сетевой разъем RJ-45.

EPSON Stylus Office TX510FN. Автоподатчик документов


Сверху находится крышка сканера с модулем автоподачи документов,оборудованного откидным лотком, который в сложенном состоянии скрываетэлементы автоподатчика, благодаря чему устройство выглядит более"домашним".

EPSON Stylus Office TX510FN. Лоток для бумаги

В задней части МФУ установлен 3-секционный телескопический держательбумаги, который, как и в случае с протестированной моделью TX300F,тяжело складывается - секции держателя немного "закусывает". Отметим,что при частом складывании и раскладывании держателя на краях секцийдовольно быстро появляется выработка, которая, к счастью, после протиркине оставляет и следа.

EPSON Stylus Office TX510FN. Панель управления

Как уже упоминалось, панель управления слегка отличается от той, чтоиспользуется в модели TX300F - единая клавиша выбора режима работы(факс/копир) заменена тремя раздельными клавишами (факс, копир исканирование).



По бокам устройства находятся лишь выемки-ручки, предназначенные дляоблегчения поднятия модуля сканера.

Подключение

В рассматриваемом МФУ кроме стандартного USB-подключения предусмотренавозможность сетевого доступа. Настройка сетевого соединения возможна ужена стадии установки драйверов, но если сетевой доступ не былактивирован при первоначальной настройке, то в последствии можновоспользоваться утилитой из комплектного набора ПО - EPSON Net Setup. Ивот тут нас ждал неприятный сюрприз - утилита без проблем работает в ОСWindows XP, Vista и Windows 7 32-bit, но вызывает ошибку при работе подуправлением ОС Windows 7 64-bit, поэтому настройку сетевого доступа приработе в данной ОС пришлось произвести на этапе установки драйверов ипервоначальной настройки. Скорее всего, данная оплошность будетустранена в новых версиях ПО.


Epson Stylus Office TX510FN. Выбортипа подключения.




Epson Stylus Office TX510FN.Настройка сетевого подключения.

Сканер

В Epson TX510FN установлен стандартный модуль сканера, которыйсовершенно не отличается от используемых в других представителеймодельного ряда Epson из бюджетной и средней ценовой категории -разрешение 1200х2400 dpi, CIS-сенсор и LED-подсветка. Приятный бонус -модуль автоматической подачи документов, лоток которого вмещает до 30листов бумаги. Данная особенность позволяет легко работать смногостраничными документами, причем не только сканировать, но икопировать, а также передавать многостраничные факсимильные сообщения. Ксожалению, возможность двухстороннего сканирования не предусмотрена.Кроме того, как и в случае с моделью TX300F, модуль автоподачитестируемого устройства оказался довольно требовательным к состоянию иустановке носителя. Например, невыровненная пачка документов может бытьзапросто "зажевана", та же участь поджидает листы документов с сильнозамятыми краями.

EPSON Stylus Office TX510FN. Вид общий. Крышка модуля сканерараскрыта на максимальный угол

Простейшие петли крышки сканера не позволяют фиксировать ее принебольших углах раскрытия, поэтому ее приходится придерживать либораскрывать на максимальный угол (чуть более 90 градусов), что не слишкомудобно. Соединительные петли приподнимаются на 14 мм, что позволяетсканировать не слишком толстые книги и журналы с закрытой крышкой.Автономный режим работы есть, но лишь формальный - сканирование возможнотолько на ПК, ведь устройства чтения флэш-носителей у модели TX510FNнет.

Программа Epson Scan последние годы внешне практически не менялась, аузнать о том, что используется ПО новой версии, можно лишь взглянув наее номер в окне программы. В общем, тем, кто сталкивался с продукциейEpson, привыкать не придется, да и новички проблем не ощутят, ведьинтерфейс хорошо продуман и интуитивно понятен. Предусмотрено триварианта отображения настроек - простой, офисный и профессиональныйрежим.



Epson Stylus Office TX510FN.Профессиональный режим.


Epson Stylus Office TX510FN. Офисныйрежим.


Epson Stylus Office TX510FN. Простойрежим.

Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблицаMunsell Color Checker.

Epson Stylus Office TX510FN. калибровочная таблица Munsell ColorChecker

Таблица была отсканирована с разрешением 600 dpi с выключеннойцветокоррекцией, после чего сохранена в формате TIFF без сжатия.Основываясь на идеализированной модели проверочной таблицы, был построенцветовой профиль, который позволил построить графики цветового охвата всистеме Lab для координат ab при L, равном 25, 50 и 75. На изображенияхжелтая кривая - график цветового охвата тестируемого сканера, белая -стандартное цветовое пространство sRGB.


Epson Stylus Office TX510FN. Графикцветового охвата сканера в координатах ab при L=25.


Epson Stylus Office TX510FN. Графикцветового охвата сканера в координатах ab при L=50.


Epson Stylus Office TX510FN. Графикцветового охвата сканера в координатах ab при L=75.

Скоростные показатели

После длительного простоя сканеру требуется некоторое время на разогрев.Учитывая то, что используется LED-подсветка, время подготовки оказалосьдовольно длительным - от 4 до 6 секунд. Предварительное сканирование,напротив, оказалось довольно быстрым - всего 4 секунды, тогда какконструктивно схожей модели TX300F требуется 7 секунд. Для оценкискоростных характеристик сканировался лист формата А4 с различныминастройками цвета и разрешения. Замеры осуществлялись при использованииавтоподатчика бумаги и отдельно - для "планшетного" режима. Удивительно,но различия в скорости сканирования, по сравнению все с той же модельюTX300F, оказались весьма существенными, но не везде. Например, присканировании в планшетном режиме с разрешением 600 dpi в режимецветности 24 бита тестируемой модели потребовалось на 30 секунд большевремени, хотя при тех же настройках, но при использовании автоподатчика,на 53 секунды меньше.

Время сканирования, секунд
РазрешениеАвтоподачаПланшет
Ч/бСерый
(8 бит)
Цветной
(24 бита)
Ч/бСерый
(8 бит)
Цветной
(24 бита)
150 dpi559449
300 dpi7918131322
600 dpi1818584444119

Шум

Как и при измерении скоростных характеристик, замеры уровня шума былипроизведены отдельно для режимов автоподатчика и планшета при установкенескольких наиболее популярных разрешений сканирования. Для удобствавосприятия результатов они были объединены в таблицу. Отдельно стоитотметить уровень шума при захвате листа автоподатчиком, который в пикедостигает 67,2 дБА, а также шум обратного хода каретки при работе впланшетном режиме - до 53,1 дБА.

Шум, дБА
РазрешениеАвтоподачаПланшет
150 dpi53,5-54,432,3-32,8
300 dpi48,4-49,534,6-35,2
600 dpi47,3-48,234,4-35,3

Как видно из таблицы, при работе в планшетном режиме уровень шумаTX510FN очень низок, можно даже сказать - рекордно низок. Но не стоитзабывать, что при обратном ходе каретки уровень шума достигает 53,1 дБА.

Принтер

МФУ Epson Stylus Office TX510FN оборудовано 4-цветным принтером (CMYK),но набор картриджей не совсем обычный - используется два черныхкартриджа. Можно было бы предположить, что используются отдельныекартриджи для печати фото и текста, но они совершенно одинаковы, и дажеих посадочные места обозначены цифрами 1 и 2.

EPSON Stylus Office TX510FN. Вид спереди. Модуль сканера поднят


Фактически, подобная конструкция позволяет лишь немного увеличитьскорость печати ч/б изображений и текста, а также увеличить запас чернилв устройстве, не разрабатывая новый тип картриджа. Учитывая возможностьиспользования картриджей повышенной емкости, максимальный "запас хода"при ч/б печати весьма внушительный.

EPSON Stylus Office TX510FN. Картриджи

Принтер довольно шустро печатает текст, но иногда эта скорость выходитбоком - достаточно установить немного замятый лист либо неаккуратноустановить пачку бумаги, как шанс "зажевывания" резко возрастает, чточасто случается при печати на высоких скоростях в черновом режиме.Впрочем, если бумага установлена корректно, вероятность "зажевывания"минимальна. Высокая скорость печати TX510FN обусловлена еще и тем, чтопринтер довольно быстро готовится к печати - после выхода из режима сна иполучения задания на печать ему требуется всего около 7 секунд наподготовку, а если же устройство не "засыпало", то печать заданияначинается практически мгновенно.

Меню настройки печати практически не отличается от других современныхпечатающих устройств Epson. Настройки разбиты на пять вкладок -"Значки", "Главное", "Расширенное", "Макет" и "Сервис". Последняявкладка содержит пиктограммы запуска различных сервисных процедур -проверки дюз, их чистки, калибровки, а также замены картриджей.


Epson Stylus Office TX510FN. Вкладка"Значки".


Epson Stylus Office TX510FN. Вкладка"Главное".


Epson Stylus Office TX510FN. Вкладка"Главное". Выбор типа бумаги.


Epson Stylus Office TX510FN. Вкладка"Расширенное".


Epson Stylus Office TX510FN. Вкладка"Расширенное". Выбор качества печати.


Epson Stylus Office TX510FN. Вкладка"Расширенное". Выбор размера бумаги.


Epson Stylus Office TX510FN. Вкладка"Расширенное". Настройка цветокоррекции.


Epson Stylus Office TX510FN. Вкладка"Расширенное". Настройка цветокоррекции.


Epson Stylus Office TX510FN. Вкладка"Макет".


Epson Stylus Office TX510FN. Вкладка"Сервис".


Epson Stylus Office TX510FN. Скоростьи ход печати.


Epson Stylus Office TX510FN.Контролируемые параметры.

Тестирование

Для оценки цветового охвата принтера использовался спектроколориметрDatacolor 1005, входящий в комплект Spyder3Studio. При помощиданного прибора была построена пара ICC-профилей - для обычной офиснойбумаги плотностью 80 г/м? и глянцевой фотобумаги EPSON Premium GlossyPhoto Paper 255 г/м?.

На базе профилей для всех использованных типов бумаги и картриджей былпостроен график цветового охвата для цветовой координатной системы Lab вкоординатах ab для светлости L=25, 50 и 75. На графиках желтая линиясоответствует офисной бумаге, зеленая - бумаге EPSON Premium Glossy.Также для сравнения приведена белая линия стандартного цветовогопространства sRGB.


Epson Stylus Office TX510FN. Графикцветового охвата принтера в координатах ab при L=25.


Epson Stylus Office TX510FN. Графикцветового охвата принтера в координатах ab при L=50.


Epson Stylus Office TX510FN. Графикцветового охвата принтера в координатах ab при L=75.

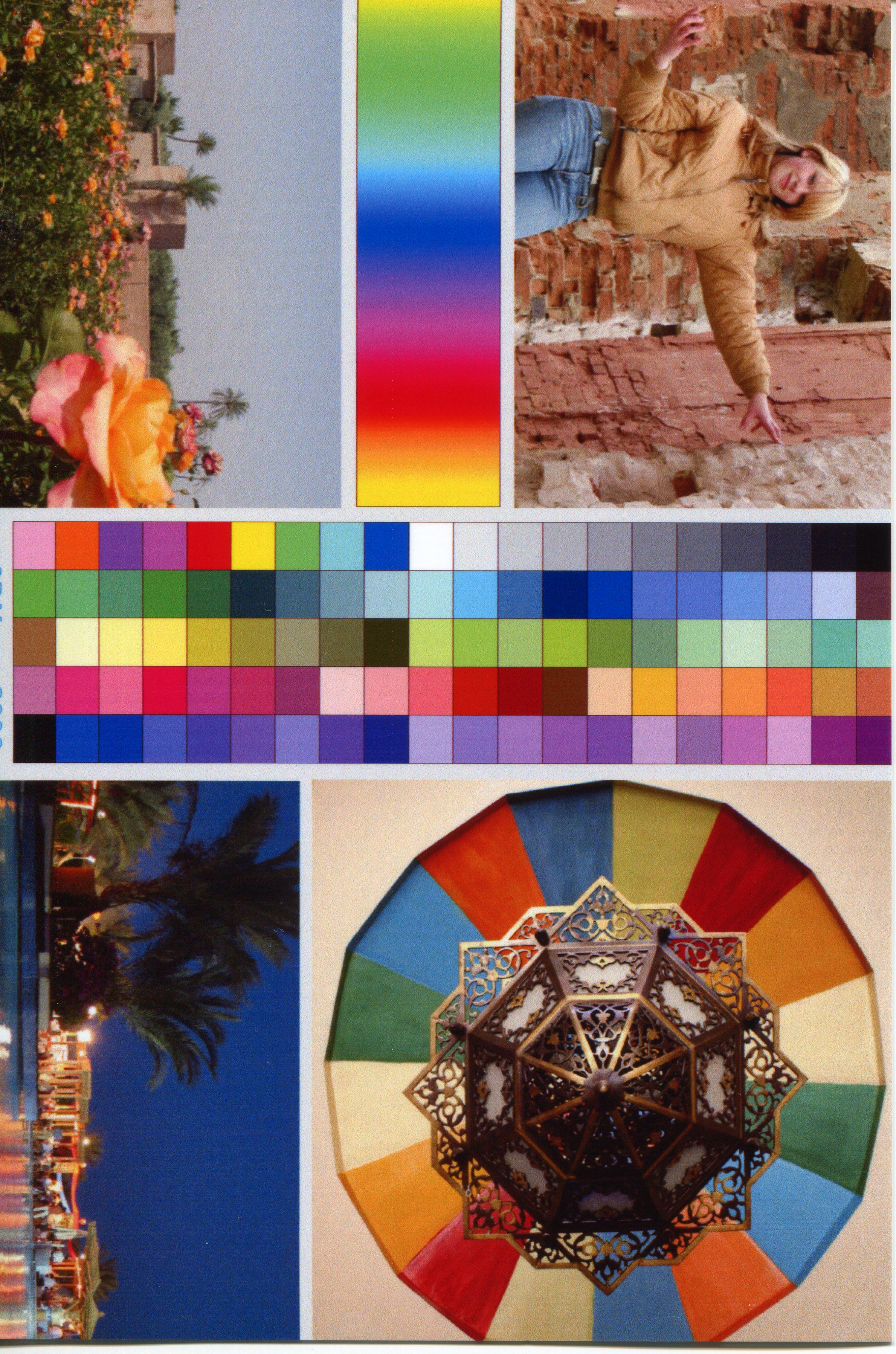

Стандартные тестовые шаблоны 3DNews были распечатаны на тех же типахбумаги, что и при оценке цветового охвата. Тестовые шаблоны были затемотсканированы с разрешением 600 dpi и сохранены в программе AdobePhotoshop в формате JPEG с минимальным сжатием.

* Для просмотра полноразмерного изображения нажмите на миниатюре.


Простая офисная бумага.


Бумага EPSON Premium Glossy PhotoPaper 255 г/м?.


Простая офисная бумага.


Бумага EPSON Photo Paper.


Простая офисная бумага.


Бумага EPSON Premium Glossy PhotoPaper 255 г/м?.

Примеры распечаток


Оригинал снимка.

primer_1_ top_resize.jpg

Снимок 10х15 см. Максимальноекачество, бумага EPSON Photo Paper.


Оригинал снимка.

primer_2_ top_resize.jpg

Снимок 10х15 см. Максимальноекачество, бумага EPSON Photo Paper.


Миниатюра оригинала снимка.


Снимок 10х15 см. Полноцветная печать.Максимальное качество, EPSON Photo Paper.

Скоростные показатели

Для проверки скорострельности было распечатано десять листов текстовогошаблона, полностью заполненного словом "Тест" (шрифт - Times New Roman,кегль - 12, межстрочный интервал - стандартный). В черновом режимепечати при полном заполнении страницы словом "Тест" среднее время печатистраницы (без учета времени подготовки) составило 3,3 секунды. Причастичном заполнении в 20, 15 и 10 строчек среднее время печати однойстраницы составило 1,7, 1,5 и 1,2 секунды, соответственно. При печати врежиме качества "Текст" скорость заметно падает, и при выводе того жешаблона с полным заполнением, в среднем, одна страница отпечатывается за4,2 секунды, а при частичном заполнении (20, 15 и 10 строчек) требуется2,3, 2,1 и 1,4 секунды на страницу.

Ниже приведены кроп-фрагменты печати в режимах "черновик" и "текст" наобычной офисной бумаге плотностью 80 г/м?.


Epson Stylus Office TX510FN.фрагментстраницы, отпечатано в режиме качества "Черновик".


Epson Stylus Office TX510FN. фрагментстраницы, отпечатано в режиме качества "Текст".

Замер скорости фотопечати осуществлялся в режиме "Наилучшее Фото" ирежиме максимального качества "Photo RPM (макс. dpi)". Замерыпроводились при использовании носителей формата A4 и 10х15 см, причем вобоих случаях был активирован режим печати без полей. В режиме качества"Наилучшее Фото" лист формата A4 был отпечатан за 426 секунд, а карточка10х15 см - за 193 секунды. Не быстро. Но режим максимального качестваеще медленнее - 840 и 376 секунд, соответственно.

Шум и вибрация

При печати TX510FN довольно сильно раскачивается, что, впрочем,свойственно многим струйным принтерам, поэтому на хлипкий столустройство лучше не ставить. Уровень шума при печати, в целом, малоотличается от шума, генерируемого моделью TX300F. Наиболее шумнымявляется процесс захвата листа - в пике он достигает 75,6 дБА, хотястоит отметить, что это несколько тише, чем у той же модели TX300F. Припечати текста в черновом режиме уровень шума колеблется в пределах52,5-62,1 дБА, а при печати в режиме качества "Текст" - 55,6-59,2 дБА.При фотопечати МФУ ведет себя гораздо тише - 46,8-48,1 дБА при печати наносителе формата A4 и 47,4-48,5 дБА при печати на карточке 10х15 см,что также укладывается в среднюю норму.

Копирование

Как и все современные цветные МФУ, EPSON TX510FN поддерживает цветное ич/б копирование, причем для каждого режима предусмотрена отдельнаякнопка. Настроек копира немного - размер носителя (A4, 10x15, 13x18),тип бумаги (простая, матовая, глянцевая, фотобумага Epson, Epson PremiumGlossy, Epson Ultra Glossy), три режима качества (черновик, стандартноеи наилучшее), девять значений интенсивности, изменение масштаба с шагомв 1% от 25% до 400%, активирование режима печати без полей, а такжеустановка количества копий в пределах от 1 до 99. Перечисленныенастройки в полном объеме доступны только при использовании планшета.

В случае использования автоподатчика доступно только два режима качества(стандартный и наилучшее), один тип бумаги (простая), один размерносителя A4. Кроме того, невозможна печать без полей, которые, как и вслучае работы в режиме принтера, составляют 3 мм со всех сторон.

Скоростные показатели

Тестирование скоростных показателей в режиме копира проводилось вцветном и ч/б режимах во всех доступных режимах качества, отдельно прииспользовании планшета и автоподатчика бумаги. Для удобства восприятиярезультаты сведены в единую таблицу.

Результаты приведены в секундах.

Время копирования, секунд
КачествоАвтоподачаПланшет
Ч/бЦветноеЧ/бЦветное
ЧерновикНедоступенНедоступен716
Стандартное1532936
Наилучшее5212747129

Факс

Модуль факсимильной связи, традиционно для устройств Epson,нетребователен к качеству телефонной линии, к тому же, без проблемдружит с ADSL-модемом, подключенным через "сплиттер" (делитель) к той желинии. Как и большинство современных цветных МФУ, устройство позволяетработать как с ч/б, так и цветными факсимильными сообщениями. Всегодоступно три режима качества - стандартный, "фото", высокое. Стоитотметить, что при отправке цветного факсимильного сообщения в режиме"фото" скорость передачи довольно низкая, поэтому целесообразностьиспользования данного режима - под большим вопросом. Кроме того,возможна настройка контраста и активирование режима автоподгонастраницы.

МФУ способно хранить в памяти до 180 страниц ч/б сообщений. В режимефаксимильной связи предусмотрено создание адресной книги и группнаборов, но их общее количество ограничено всего лишь 60-ю позициями.Также предусмотрена функция однокнопочного набора для пяти номеров изадресной книги. Не стоит забывать и о модуле автоподачи, который можетсущественно облегчать пересылку многостраничных сообщений.

Стоимость

Цена на EPSON Stylus Office TX510FN в СНГ стартует от отметки $180, ноглавное, все же, стоимость эксплуатации, которая упирается в ценукартриджей. Возможна установка картриджей как обычной емкости (T0731N,T0732N, T0733N, T0734N), так и повышенной емкости (T0731NH, T1032,T1033, T1034). Цена оригинального черного картриджа стандартной емкостисоставляет $11-12, цветного - $12-14, т.е. стоимость комплектасоставляет $47-50. Впрочем, сэкономить можно уже на картриджах базовойемкости, приобретая комплект картриджей T0735, стоимость которогостартует от $40. Минимальная стоимость картриджей повышенной емкостисоставляет $20.

Согласно измерениям по стандарту ISO/IEC FCD 24711&24712,производителем заявлен следующий ресурс картриджей:

  • два черных стандартных - около 465 стр.;
  • голубой - около 430 стр.;
  • пурпурный - около 275 стр.;
  • желтый - около 395 стр.;
  • два черных повышенной емкости - около 830 стр.;
  • голубой повышенной емкости - около 1015 стр.;
  • пурпурный повышенной емкости - около 650 стр.;
  • желтый повышенной емкости - около 960 стр.

Выводы

МФУ EPSON Stylus Office TX510FN можно считать удачной модернизациеймодели TX300F, поскольку добавился сетевой интерфейс, увеличена скоростьсканирования, печати текста, да и добавление дополнительного картриджа счерными чернилами увеличивает ресурс печати. Также из плюсов EPSONStylus Office TX510FN стоит отметить очень тихую работу при сканированиив планшетном режиме, особенно в режиме цветности 24 бит, при которомшум практически отсутствует. Кроме того, стоит отметить и сравнительноневысокую стоимость оригинальных картриджей, особенно комплектов.

Из недостатков EPSON Stylus Office TX510FN стоит отметить довольновысокий уровень шума при захвате листов, а также необходимость оченьаккуратной установки бумаги (иначе возможно ее замятие). Но главныйнедостаток устройства - медленная фотопечать при установке максимальногокачества выводимого изображения.

Благодарим украинское представительство компании Epson запредоставленное на тестирование оборудование.
А также компанию "Графитек"(г. Москва) за предоставленный комплект колориметров Spyder3Studio.
