МФУ Canon PIXMA MX870 - отличный помощник для дома и офиса

Articles, inkjet printers, Canon, Printers tests



Современное МФУ офисной направленности может понадобиться не только для работы непосредственно в офисе, но и дома, поэтому его внешность должна органично вписываться в домашний интерьер, где не место классическим офисным МФУ со множеством торчащих лотков. При этом от устройства требуется практически тот же функционал, что и у офисных "рабочих лошадок".

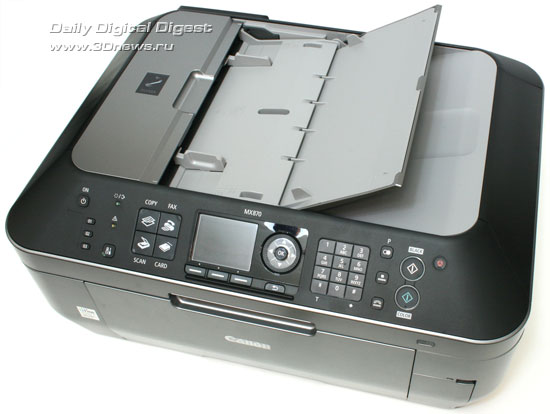

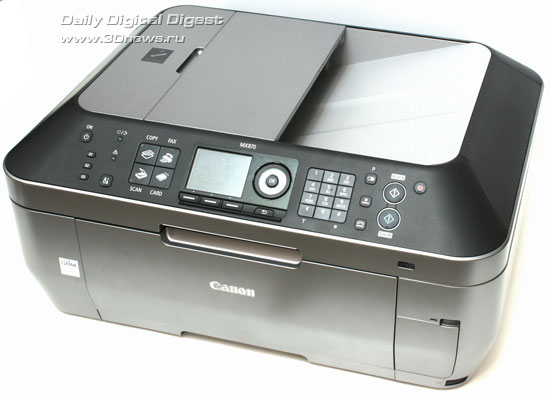

>Canon PIXMA MX870. Вид общий

МФУ Canon PIXMA MX870 вполне отвечает всем вышеперечисленным требованиям. В сложенном состоянии оно смотрится довольно удачно, а главное, не привлекает к себе внимания. При этом устройство может похвастаться приличным набором современных функций, например, наличием беспроводной сети, а также модулем двустороннего сканирования и печати.



Технические характеристики, заявленные производителем



Canon PIXMA MX870
Функции принтера
Разрешение при печати Цвет: до 9600x2400 точек на дюйм
ч/б: до 600x600 точек на дюйм
Функция печати 5-цветная система струйной печати, минимальный объем капли 1 пл, печатающая головка, созданная по технологии FINE
Скорость фотопечати Печать «в край» (без полей), 10x15 см: прибл. 39 с (в стандартном режиме)
Скорость монохромной печати ESAT: 9,4 изобр./мин
Скорость цветной печати ESAT: 6,1 изобр./мин
Конфигурация картриджа Технология раздельных чернильниц (Single Ink) – 5 раздельных чернильниц (PGI-520BK, CLI-521BK, CLI-521C, CLI-521M, CLI-521Y)
Типы материалов для печати Обычная бумага, конверты, профессиональная фотобумага Photo Paper Pro Platinum (PT-101), профессиональная фотобумага Photo Paper Pro II (PR-201), глянцевая фотобумага Photo Paper Plus Glossy II (PP-201), полуматовая фотобумага Photo Paper Plus Semi-gloss (SG-201), глянцевая фотобумага для повседневной печати Glossy Photo Paper «Everyday Use» (GP-501), матовая фотобумага Matte Photo Paper (MP-101), бумага для печати с высоким разрешением High Resolution Paper (HR-101N), материал для термоперевода изображения на ткань (TR-301), фотонаклейки (PS-101)
Подача материалов для печати Задний лоток: макс. 150 листов
Кассета: макс. 150 листов
Формат материала для печати Устройство подачи: A4, B5, A5, Letter, Legal, конверты (формат DL или Commercial 10), 10x15 см, 13x18 см, 20x25 см
Кассета: A4, B5, A5, Letter
Плотность материалов для печати Задний лоток: обычная бумага 64–105 г/м? и поддерживаемые Canon специальные материалы для печати плотностью до 300 г/м?
Кассета: 64–105 г/м?
Двусторонняя печать Выбирается автоматически для обычной бумаги форматов A4, B5, A5 и Letter
Печать «в край» (без полей) есть (A4, Letter, 20x25 см, 13x18 см, 10x15 см)
Интерфейс для подключения к камере Порт Direct Print: прямая печать фотографий с цифровых фото- и видеокамер, совместимых со стандартом PictBridge
Устройство чтения карт памяти CompactFlash, Microdrive, MS/MS Pro/MS Duo/ MS Pro Duo, SD/SDHC/miniSD/microSD, MMC/MMC Plus, xD, RS-MMC
Функции факсимильного аппарата
Цветной факс Есть
Скорость передачи (монохромный/цветной режим) Монохромный режим: 1 стр. приблизительно за 3 с при скорости 33,6 кбит/с (на основании стандартной диаграммы ITU-T №1)
Цветной режим: 1 стр. приблизительно за 1 мин. при скорости 33,6 кбит/с (на основании стандартной диаграммы ITU-T №1)
Скорость модема 33,6k, 31,2k, 28,8k, 26,4k, 24k, 21,6k, 19,2k, 16,8k, 14,4k, 12k, TC9,6k, TC7,2k, 9,6k, 7,2k, 4,8k, 2,4k бит/с (с функцией автоматического снижения скорости при ухудшении качества связи)
Метод сжатия данных (монохромный/цветной режим) Монохромный режим: MH, MR, MMR
Цветной режим: JPEG
Передача из памяти Есть
Разрешение факса Монохромный режим: 8 пикселей/мм х 3,85 линии/мм (стандартное качество), 8 пикселей/мм х 7,7 линии/мм (высокое качество),300x300 точек на дюйм (сверхвысокое качество)
Цветной режим: 200x200 точек на дюйм (фото)
Градации серого / оттенки цвета Монохромный режим: 256 уровней
Цветной режим: 24 бит (полноцветный режим) (8 бит на входе для каждого из цветов RGB)
Память факса До 250 страниц (на основании стандартной диаграммы ITU-T №1 или стандартной диаграммы Canon Fax Standard Chart №1)
Режим коррекции ошибок (ECM) Да, совместим с ITU-T T.30
Телефонная трубка Нет
Функции сканера
Тип сканера Планшетный цветной сканер с CIS-датчиком и устройством автоматической подачи документов
Устройство автоматической подачи документов Да, до 35 страниц
Оптическое разрешение при сканировании До 2400x4800 точек на дюйм (стекло экспонирования)
До 600x600 точек на дюйм (АПД)
Цифровое разрешение при сканировании 25–19 200 точек на дюйм (только стекло экспонирования)
Глубина цветного сканирования 48/24 бит (16 бит на входе/8 бит на выходе для каждого из цветов RGB)
Сканирование в полутонах/оттенках серого 16/8 бит
Совместимость TWAIN, WIA (Windows XP/Windows Vista)
Эффективная ширина области сканирования Планшетное: A4/Letter
Устройство АПД: A4/Letter/Legal
Функции копировального аппарата
Цветное/фотокопирование есть
Скорость цветного копирования документ (АПД): ESAT: 4,3 изобр./мин
Число копий за цикл От 1 до 99
Масштабирование 25–400% с шагом 1%, а также предустановленные коэффициенты
Интерфейсы
Тип интерфейса – ПК Hi-Speed USB (B Port)
Bluetooth 2.0 с макс. скоростью 1,44 Мбит/с (дополнительная функция, HCRP). С дополнительно приобретаемым блоком Bluetooth BU-30)
Тип интерфейса – мобильный телефон / карманный компьютер Bluetooth 2.0 с макс. скоростью 1,44 Мбит/с (дополнительная функция, только для JPEG; OPP, BIP) (с дополнительно приобретаемым блоком Bluetooth BU-30) и фотопечать через PictBridge, печать по беспрводному каналу с Apple iPhone
Общие характеристики
Габариты, мм 493x434x226
Число языков (ЖК-дисплей) 22 языка: японский, английский, немецкий, французский, итальянский, испанский, голландский, португальский, норвежский, шведский, датский, финский, русский, чешский, венгерский, польский, словенский, турецкий, упрощенный китайский, греческий, традиционный китайский, корейский
Диапазон температур Условия эксплуатации: 5-35°C
Относительная влажность Относительная влажность воздуха при эксплуатации: 10-90% (без конденсации)



Комплект поставки

К нам на тестирование попал не коммерческий образец, а PR-семпл, поэтому комплект поставки был неполным и включал лишь само МФУ, кабель питания, телефонный кабель, переходник для подключения к телефонной сети, а также набор картриджей. Ни инструкций, ни диска с драйверами в комплекте поставки нет. Естественно, сразу же была предпринята попытка загрузки драйвера с сайта европейского центра поддержки, но ни драйвера, ни даже описания модели на момент тестирования там не оказалось. Впрочем, ничего удивительного в этом нет, ведь тестирование производилось в январе 2010, а официальный мировой старт продаж намечен только на середину февраля. Последняя надежда была на американский сайт компании, на котором описания, драйверы и ПО зачастую появляются раньше, чем на других версиях ресурса. Но и тут драйверов не оказалось, хотя описание все же нашлось. Неожиданно выручила операционная система Windows 7, которая не сразу, но все же подхватила устройство, в результате чего автоматически были загружены и установлены все необходимые драйверы.



Внешний вид

Устройства Canon серии PIXMA MX трудно спутать с продукцией других производителей, но друг от друга они практически не отличаются, поэтому, не глянув на шильдик с индексом модели, иногда трудно понять, с каким именно МФУ имеешь дело. Тестируемое МФУ и его предшественник, модель MX860, и вовсе похожи как близнецы-братья, разве что цвет корпусных панелей стал чуть темнее. Из-за окраски боковых корпусных панелей под титан устройство смотрится достаточно стильно, но без изысков. Черные накладки на крышке сканера не глянцевые, как в большинстве более доступных моделей, поэтому практически невосприимчивы к отпечаткам и мелким царапинам, что для устройства, нацеленного на небольшие и средние офисы, является существенным плюсом. Несмотря на то, что устройство не является коммерческим образцом, а лишь инженерным семплом, каких-то недостатков сборки обнаружить не удалось.

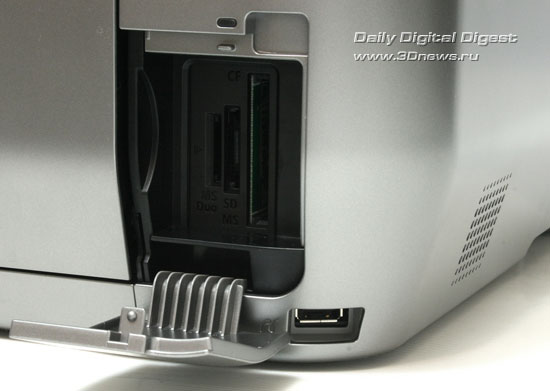

Canon PIXMA MX870. Устройство чтения флэш-носителей данных



Canon PIXMA MX870. Приемный лоток

Спереди находится автоматически открываемый приемный лоток с небольшим откидным ограничителем, три слота установки карт памяти, скрытые пластиковой дверцей, USB-порт, а также, в самой нижней части - кассета для установки обычной бумаги.

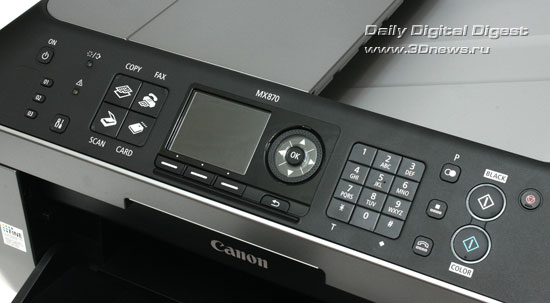

Canon PIXMA MX870. Панель управления

На крышке сканера под углом установлена панель управления, которая кроме множества обычных клавиш оснащена 4-позиционной круглой клавишей, окруженной вращающимся селектором, который существенно облегчает работу с меню устройства.



Canon PIXMA MX870. Вид сверху

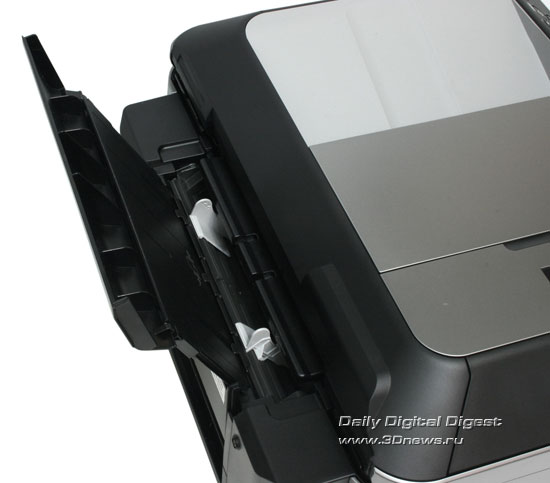

Canon PIXMA MX870.Вид сверху с открытым держателем автоподатчика



Canon PIXMA MX870. Вид сверху с открытым защитным кожухом
автоподатчика

Сверху находится автоподатчик документов с откидным лотком, который, в отличие от устройств EPSON, оснащенных данным модулем, закрывает лишь половину крышки, оставляя приемный лоток автоподатчика документов открытым. Тут же находится и тыльный лоток для бумаги, который в сложенном состоянии является корпусной панелью.

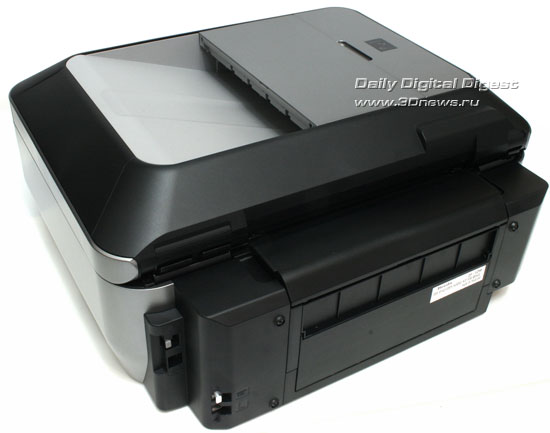

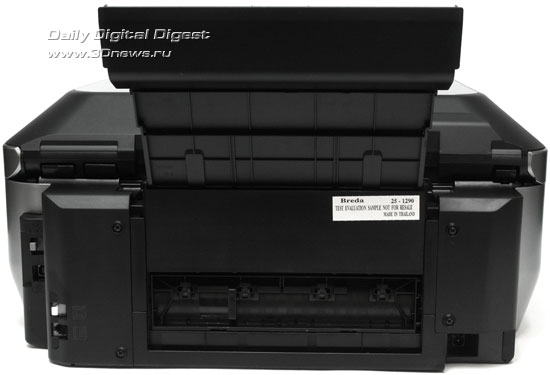

Canon PIXMA MX870. Вид сзади с раскрытым тыльным лотком

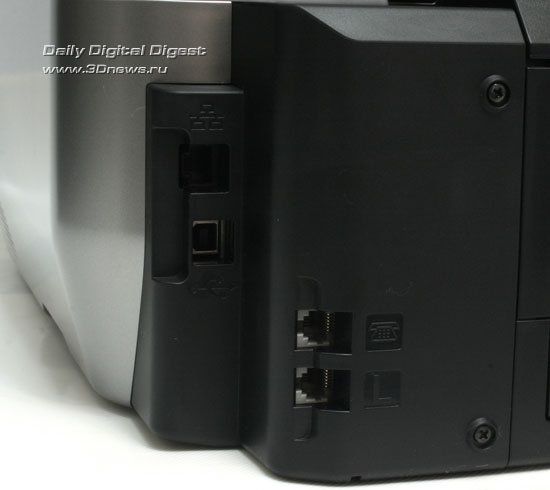

Canon PIXMA MX870. Коммуникационные разъемы



Canon PIXMA MX870. Тыльный лоток для бумаги

Сзади, традиционно для топовых устройств офисной направленности, находится пять разъемов: внешнее питание (100-240 В), USB (тип B-F), сетевой разъем RJ-45 и пара разъемов RJ-11, предназначенных для подключения к телефонному аппарату и телефонной сети.

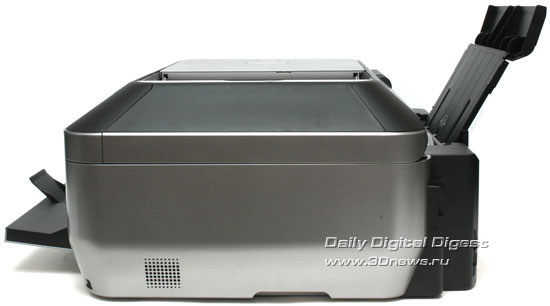

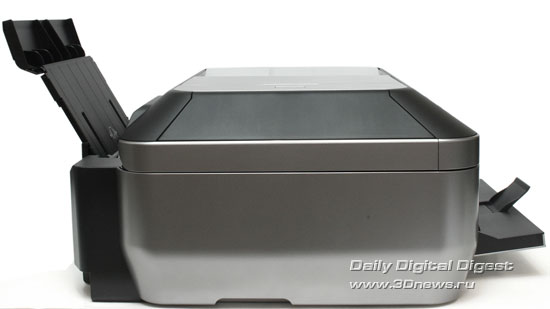

Canon PIXMA MX870. Вид слева



Canon PIXMA MX870. Вид справа

Бока устройства пустовали бы вовсе, если бы не небольшие углубления-ручки, облегчающие перемещение устройства.

Экранное меню



Canon PIXMA MX870. Меню настроек.
Canon PIXMA MX870. Просмотр уровня чернил.
Canon PIXMA MX870. Меню «Обслуживание».
Canon PIXMA MX870. Параметры устройства.
Canon PIXMA MX870. Параметры подачи бумаги.
Canon PIXMA MX870. Параметры устройства.
Canon PIXMA MX870. Печать линованной бумаги.



Подключение

МФУ Canon PIXMA MX870 можно подключить к ПК при помощи обычного USB-кабеля или по сети, причем как по проводному, так и беспроводному каналу (802.11g). К сожалению, во время тестирования опробовать сетевой доступ так и не удалось, в связи с отсутствием сетевых драйверов. Стоит отметить, что Canon PIXMA MX870, как и остальные МФУ, представленные в январе 2010 года, позволяют производить печать с Apple iPhone при беспроводном подключении. Также возможно подключение по Bluetooth-каналу, но модуль, устанавливаемый в USB-порт, доступен лишь как опция, а обычный USB Bluetooth-брелок стороннего производителя устройством опознан не был.

При установке драйвера необходимо выбрать, каким образом будет подключен принтер, и если выбран тип подключения USB, то на этом настройка заканчивается. Если выбрать сетевой вариант подключения, то необходимо для начала выбрать доступный в сети принтер, а в случае подключения посредством беспроводной сети - еще и выбрать точку доступа и ввести при помощи экранного меню ключ доступа к сети. После настройки обоих типов подключения возможно быстрое сетевое соединение с устройством при помощи утилиты Canon IJ Network Tool. В режиме беспроводного подключения доступна как печать, так и сканирование.



Canon PIXMA MX870. Поиск беспроводных точек доступа.
Canon PIXMA MX870. Введение ключа доступа к беспроводной сети.
Canon PIXMA MX870. Дополнительные настройки сетевого подключения.
Canon PIXMA MX870. Настройки сети.
Canon PIXMA MX870. Дополнительные настройки сетевого соединения.
Canon PIXMA MX870. Ручной ввод IP-адреса.
Canon PIXMA MX870. Ручной ввод маски подсети.
Canon PIXMA MX870. Ручной ввод адреса шлюза по умолчанию.



Работа с флэш-носителями

МФУ оборудовано портом USB и тремя слотами карт памяти, которые позволяют установить практически любой современный флэш-носитель, но есть некоторые ограничения. Во-первых, одновременно может быть установлен только один носитель, а во-вторых, для чтения карт памяти типа xD необходим переходник на Compact Flash. Конечно, для карт памяти microSD/miniSD тоже необходим переходник на SD, но ведь зачастую он включен в комплект поставки карты памяти соответствующего типа, поэтому проблем с их подключением не возникает. При подключении устройства посредством USB-шины, карты памяти доступны для чтения и записи на ПК, поэтому МФУ можно использовать как устройство чтения карт памяти, а вот USB-флэшки подобным образом недоступны, а зря, ведь нередко в стационарных ПК разъемы USB доступны только с тыльной стороны, и МФУ для таких устройств могло бы быть еще и USB-удлинителем, что, к слову, реализовано в устройствах Epson и HP.

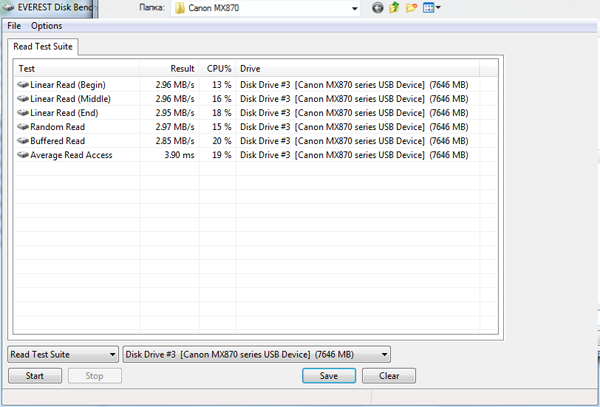

Тестирование скорости передачи данных проводилось с картами памяти MemoryStick Pro Duo и microSDHC Class 6 с адаптером, а также Compact Flash. Независимо от типа карт памяти, как и во многих других МФУ Canon, скорость передачи данных оказалась стабильно невысокой.

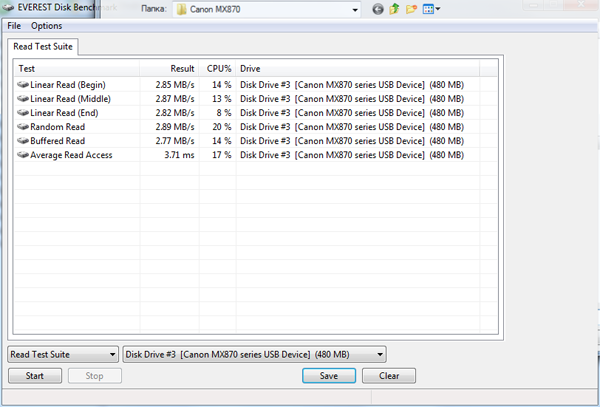

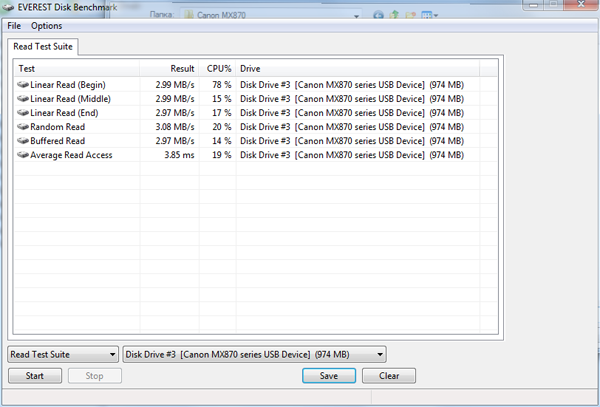

Canon PIXMA MX870. Скорость передачи данных при использовании карты Compact Flash.






Canon PIXMA MX870. Скорость передачи данных при использовании карты SDHC Class 6.






Canon PIXMA MX870. Скорость передачи данных при использовании карты MS Pro Duo.






Сканер

Сканер установлен в верхней части устройства. В качестве регистрирующего элемента выступает CIS-сенсор, а чего еще ожидать от напичканного различными функциями устройства стоимость около $200? Крышка устройства раскрывается на угол приблизительно 60 градусов, чего вполне достаточно для комфортной работы, но все же чуть больший угол раскрытия излишеством бы не был. Зато фиксирование крышки возможно уже при угле раскрытия 20-25 градусов, что является своеобразным рекордом, особенно если учесть ее немалый вес.

Крышка оснащена механизмом автоподачи документов, что является отдельным поводом для гордости, ведь благодаря этому возможно автоматическое двустороннее сканирование. При этом конструкция автоподатчика невероятно проста, особенно по сравнению с аналогичными решениями в МФУ производства HP. Плюс простоты конструкции очевиден - меньше вероятность выхода из строя. При автоматической подаче документов разрешение сканирования ограничено значением 600 dpi. Впрочем, для сканирования документов больше и не нужно, а для работы с фото все же лучше воспользоваться планшетом, ведь кроме ограничения на разрешение сканирования модуль подачи документов имеет ограничение и на плотность бумаги.

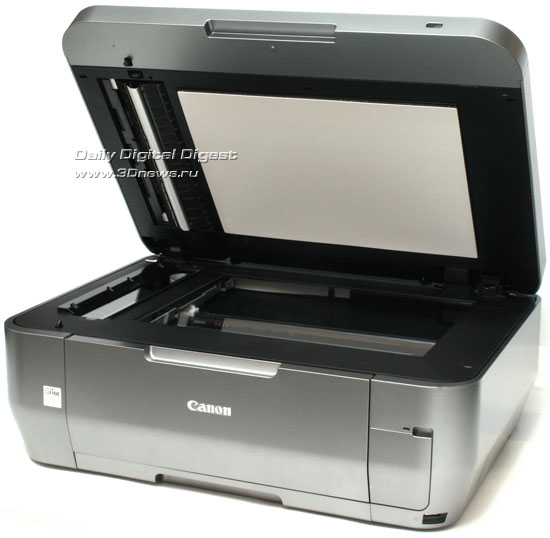

Canon PIXMA MX870. Вид общий с открытой крышкой сканера

В автономном режиме работы сканер позволяет записывать изображения на карту памяти либо на USB-флэш-носитель. В настройках сканирования доступен выбор типа изображения (документ либо фото), формата сохранения (JPG, PDF, сжатый PDF и TIFF), разрешения (75 dpi, 150 dpi, 300 dpi, 600 dpi). Также возможен выбор размера сканируемого изображения: Letter, A4, 10x15 и 13х18 см. Кроме того, предусмотрен режим автоматической обрезки, что позволяет сканировать документы нестандартных размеров, например, кассовые чеки. Как и во многих МФУ производства Canon, оснащенных цветным графическим дисплеем, предусмотрен режим предварительного просмотра, что облегчает работу со сканером. Кроме того, в настройках возможно активирование режима повышения резкости.

Программа сканирования ScanGear вполне узнаваема, и каких-либо существенных отличий от предшествующих версий ПО нет. Предусмотрено три режима настроек - полностью автоматический режим, основной режим с возможностью выбора источника и места назначения, а также расширенный режим, который позволяет изменять массу параметров, начиная от разрешения и заканчивая настройками тона и цветового баланса. Кроме того, в расширенном режиме возможно создание профилей настроек, причем количество создаваемых профилей неограниченно.

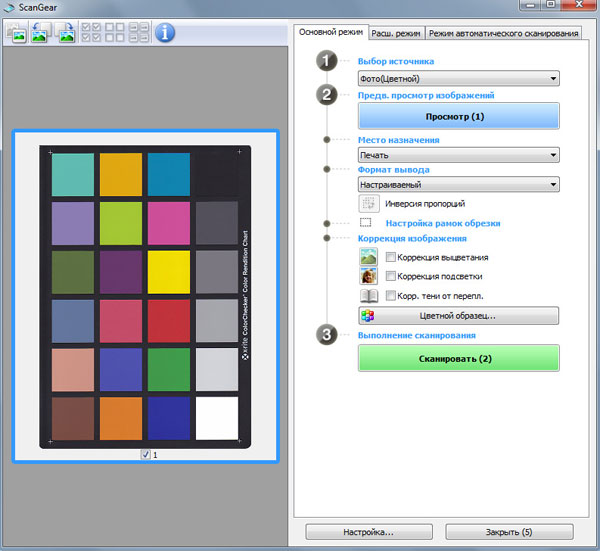

Canon PIXMA MX870. ScanGear. Основной режим.

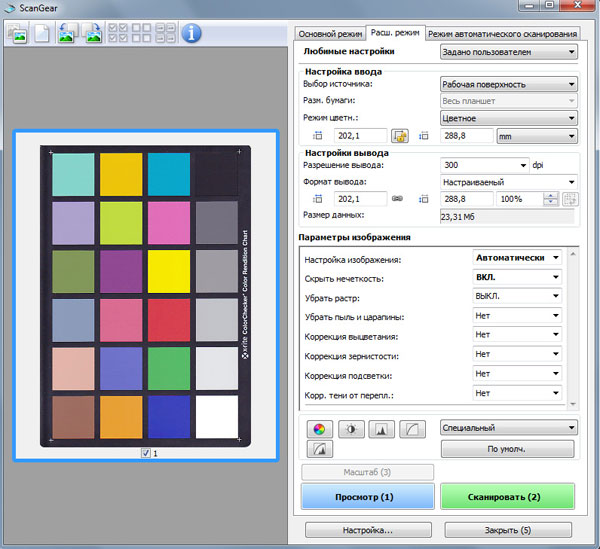

Canon PIXMA MX870. ScanGear. Расширенный режим.






Canon PIXMA MX870. ScanGear. Расширенный режим.

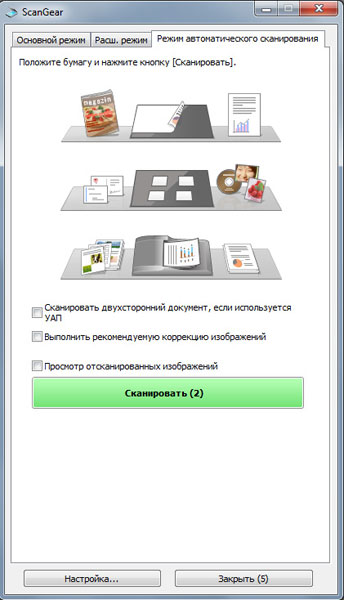

Canon PIXMA MX870. ScanGear. Автоматический режим.



Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблица Munsell Color Checker.



Canon PIXMA MX870. Калибровочная таблица Munsell Color Checker

Таблица была отсканирована с разрешением 600 dpi с выключенной цветокоррекцией, после чего сохранена в формате TIFF без сжатия. Основываясь на идеализированной модели проверочной таблицы, был построен цветовой профиль, который позволил построить графики цветового охвата в системе Lab для координат ab при L, равном 25, 50 и 75. На изображениях желтая кривая - график цветового охвата тестируемого сканера, белая - стандартное цветовое пространство sRGB

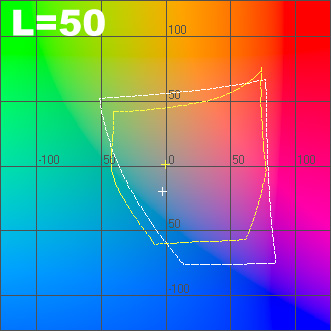

Canon PIXMA MP990. График цветового охвата сканера в координатах ab при L=25.

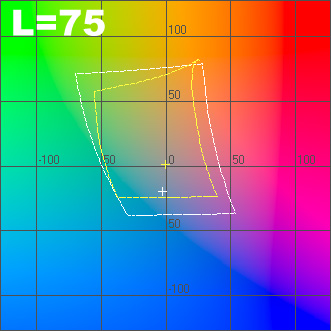

Canon PIXMA MP900. График цветового охвата сканера в координатах ab при L=50.






Canon PIXMA MP990. График цветового охвата сканера в координатах ab при L=75.



Скоростные показатели

Для оценки скоростных характеристик сканировался лист формата А4 с различными настройками цвета, разрешения и способа подачи документа (автоподача и планшет). При тестировании использовалось лишь USB-подключение, в связи с отсутствием сетевых драйверов. При длительной паузе в процессе работы сканеру необходимо около шести секунд для разогрева и подготовки к работе.



Разрешение Скорость сканирования, секунд (USB-подключение)
Планшет Автоматическая подача
Ч/б Серый Цветной Ч/б Серый Цветной
150 dpi 5 5 8 8 8 8
300 dpi 5 5 16 8 8 24
600 dpi 14 14 39 20 33 48



Шум

Уровень генерируемого шума измерялся на расстоянии 50 см от геометрического центра передней части устройства. При предварительном сканировании и во время обратного хода каретки уровень шума сравнительно невысок - не более 42,3 дБА, а вот уровень шума при захвате и выбросе листа в режиме автоподачи достаточно высок и достигает 55,1 дБА. Уровень шума непосредственно при сканировании измерялся в планшетном режиме и в режиме автоподачи для трех наиболее часто используемых разрешений - 150, 300 и 600 dpi. Для удобства восприятия результаты приведены в таблице.



Уровень шума при сканировании, дБА
Разрешение Планшет Автоматическая подача
150 dpi 35,5-36,0 57,1-61,4
300 dpi 33,8-34,2 56,3-57,6
600 dpi 32,6-33,9 40,9-43,4



Экранное меню



Canon PIXMA MX870. Главное окно режима сканирования.
Canon PIXMA MX870. Режим сканирования.
Canon PIXMA MX870. Настройки режима сканирования.






Принтер

МФУ Canon PIXMA MX870 оборудовано 4-цветным принтером, но картриджей пять - стандартный CMYK-набор плюс отдельный картридж большей емкости с черными пигментными чернилами, предназначенными для печати текста с высоким качеством. Печатающая головка быстросъемная. Процедура замены картриджей, как и в большинстве современных моделей принтеров и МФУ Canon, довольно проста. Во-первых, все посадочные места подписаны, поэтому перепутать место установки невозможно, а во-вторых, все картриджи подсвечиваются светодиодом с несколькими вариантами индикации (горит постоянно - полный картридж, медленно мигает - необходима замена, быстро мигает - чернила закончились). Кроме того, стоит отметить еще одну приятную особенность - тяжелый блок сканера при убирании подпорки опускается плавно, и его не нужно придерживать.

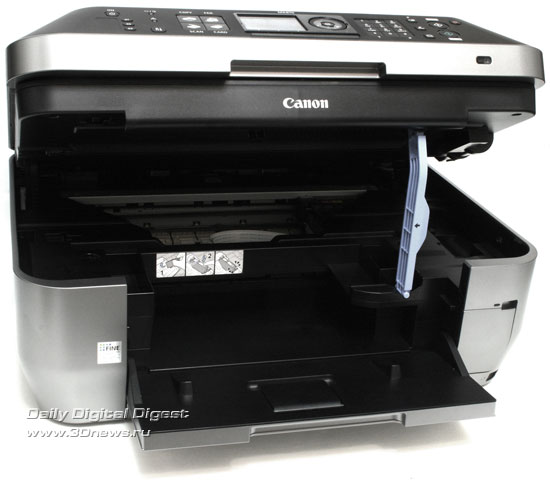

Canon PIXMA MX870. Вид общий с поднятым модулем сканера

У печатающей части МФУ есть две особенности, а точнее, два больших плюса. Во-первых, это наличие двух лотков: обычный тыльный лоток и кассета для установки бумаги для повседневной печати, что весьма удобно при необходимости поочередного использования бумаги различных типов и размеров. Стоит отметить, что бумагу в кассету стоит устанавливать очень аккуратно, ровными пачками, подгоняя ползунки установки размеров точно в указанную позицию, иначе возможно замятие бумаги при печати. Вторая особенность печатающей части - модуль двусторонней печати, но, в отличие от устройств HP, он не навесной и не занимает дополнительного пространства, поэтому о его существовании можно узнать, лишь ознакомившись с пресс-релизом или полным перечнем характеристик.

В целом, принтер довольно шустрый. После включения питания печать возможна уже через 20-30 секунд, а пауза между заданиями на печать и вовсе составляет лишь единицы секунд, конечно, если принтер еще не "заснул". Расстраивают лишь традиционные для печатающих устройств Canon паузы для проведения сервисных операций непосредственно во время печати, которые возникают при непрерывной печати больших объемов. Конечно, зачастую длительность данных пауз составляет 2-5 секунд, но иногда достигает минуты, впрочем, последнее происходит крайне редко.

Учитывая наличие устройства чтения флэш-носителей и цветного дисплея, автономный режим работы является чем-то само собой разумеющимся. Первое окно режима - выбор печати документа или изображения, но надеяться на поддержку чтения форматов DOC или TXT не стоит, ведь подобное разделение лишь формальность - в режиме печати документов возможен выбор файлов PDF, а в режиме печати изображений - JPG и TIFF. Просмотр и выбор фото для печати возможны в режиме просмотра миниатюр (матрица 3х3) и при полноэкранном режиме. Настройки печати включают выбор размера и типа носителя, качества печати, активирование режима печати без рамок, подавление эффекта "красных глаз", впечатывание даты и номера файла, а также автоматическая и ручная коррекция снимка, которая включает те же настройки, что доступны в настройках печати на ПК во вкладке "Обработка". Кроме обычной печати предусмотрен режим макетной печати (15 вариантов), печати наклеек, печать индексного листа, печать фото с EXIF-данными, а также прямая печать с фотокамеры.

Настройки печати разделены на пять вкладок - "Быстрая установка", "Главная", "Страница", "Обработка", "Обслуживание". В общем, владельцы принтеров и МФУ Canon нового тут ничего не найдут, а вот для пользователей, не имеющих опыта общения с печатающей техникой Canon, приведем несколько снимков окна настроек печати.

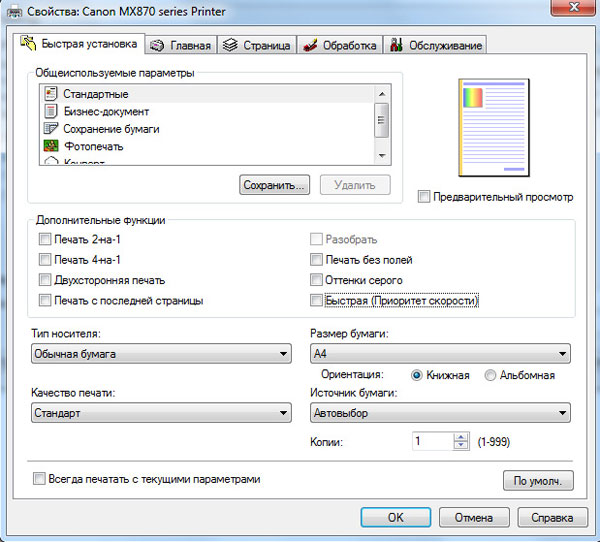

Canon PIXMA MX870. Вкладка "Быстрая установка". Стандартная печать.

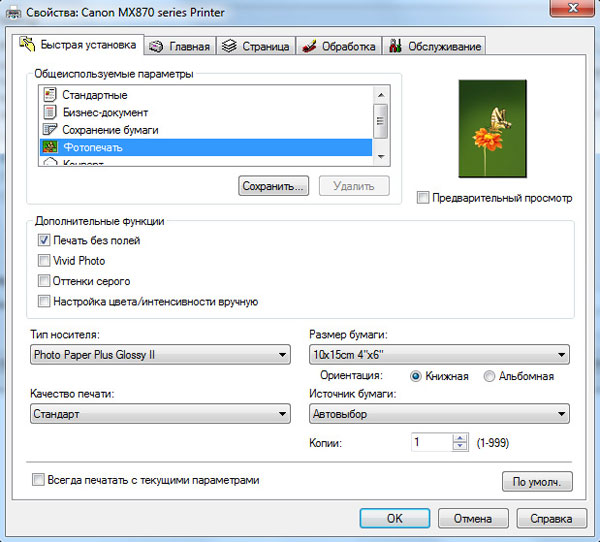

Canon PIXMA MX870. Вкладка "Быстрая установка". Фотопечать.

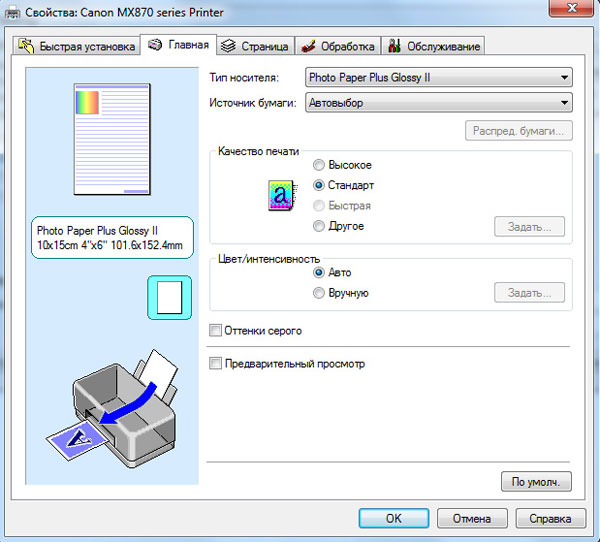

Canon PIXMA MX870. Вкладка "Главная".

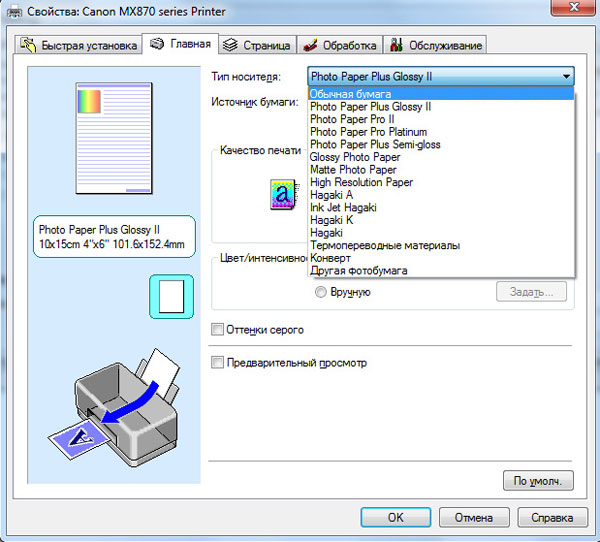

Canon PIXMA MX870. Вкладка "Главная". Выбор типа бумаги.

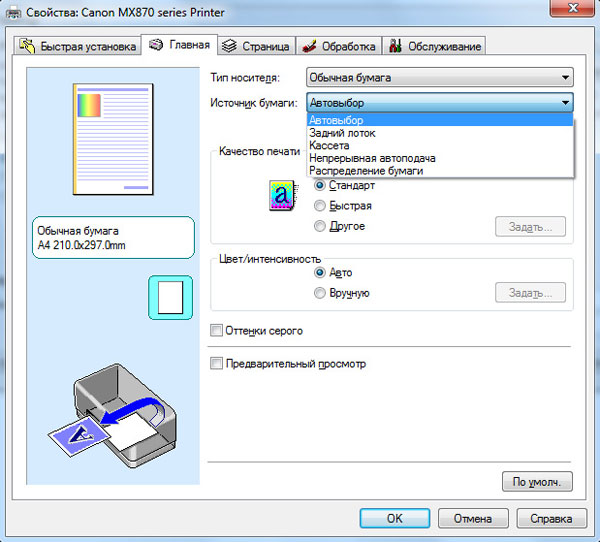

Canon PIXMA MX870. Вкладка "Главная". Выбор способа подачи бумаги.

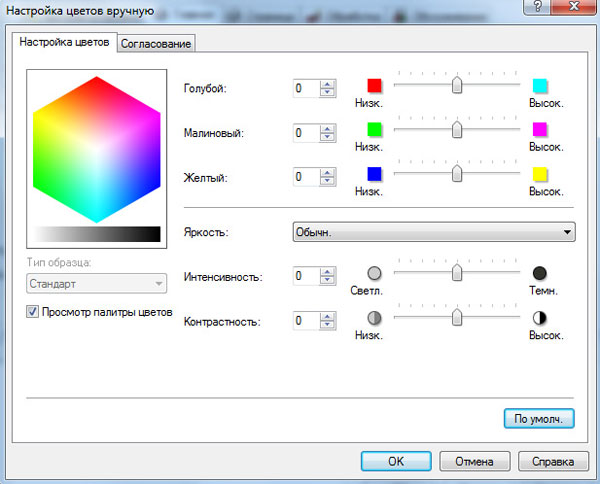

Canon PIXMA MX870. Ручная настройка цветов.

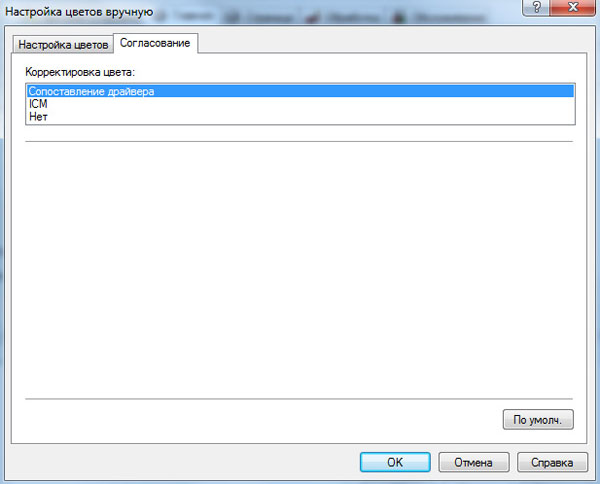

Canon PIXMA MX870. Согласование цвета.

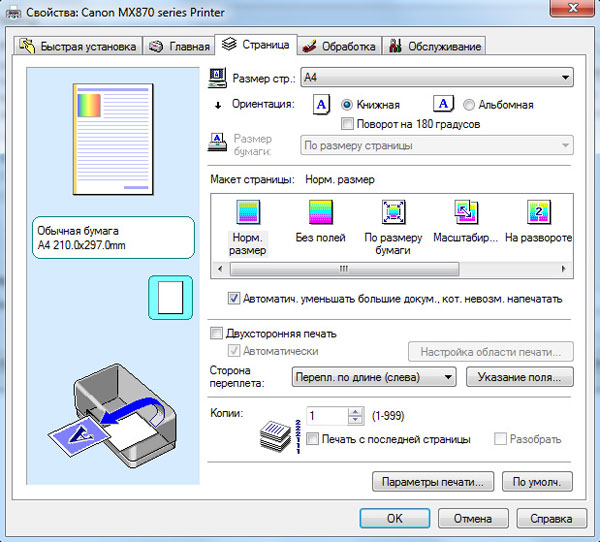

Canon PIXMA MX870. Вкладка "Страница".

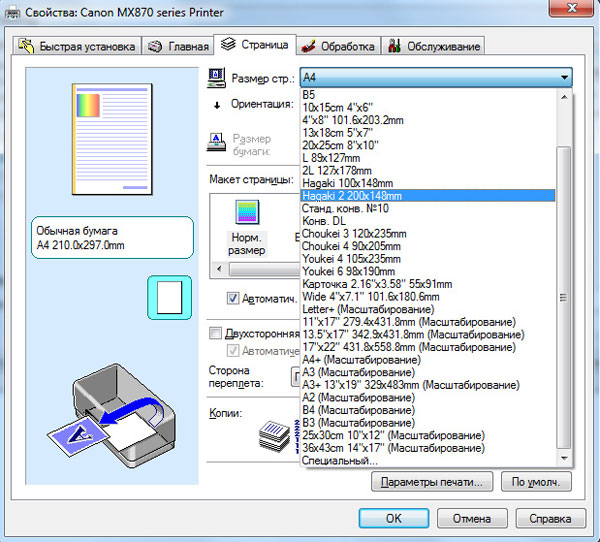

Canon PIXMA MX870. Вкладка "Страница". Выбор размера носителя.



print_10 copy.JPG



Canon PIXMA MX870. Вкладка "Обработка".

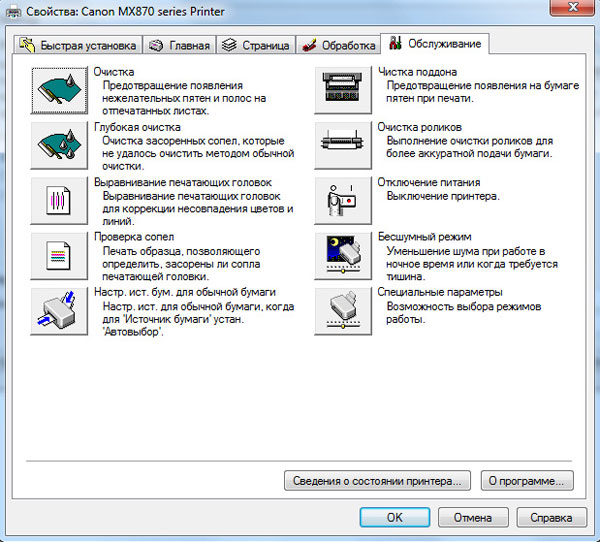

Canon PIXMA MX870. Вкладка "Обслуживание".

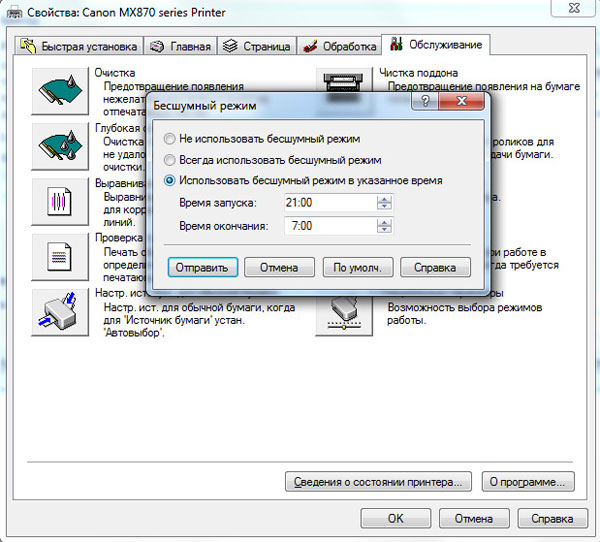

Canon PIXMA MX870. Вкладка "Обслуживание". Активирование тихого режима.

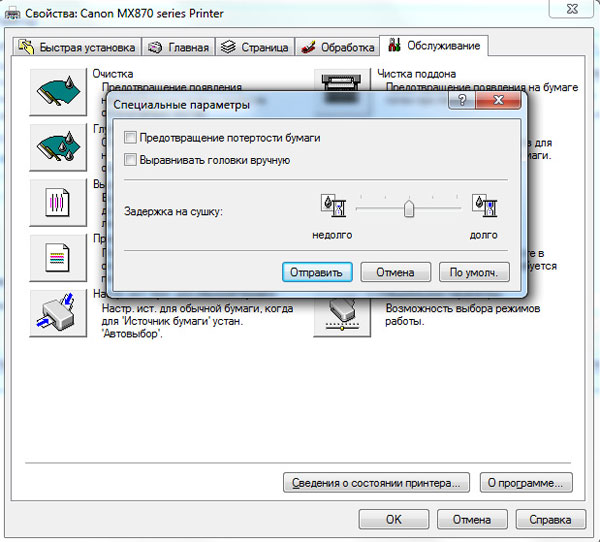

Canon PIXMA MX870. Вкладка "Обслуживание". Тонкие настройки печати.

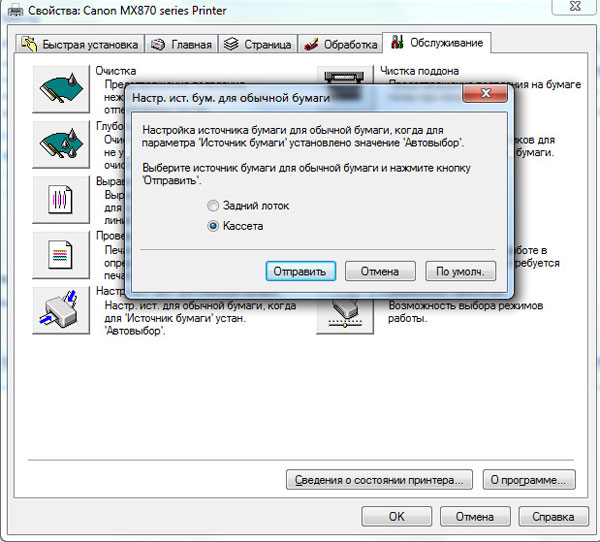

Canon PIXMA MX870. Установка источника по умолчанию для обычной бумаги .



Тестирование

Для оценки цветового охвата принтера использовался спектроколориметр Datacolor 1005, входящий в комплект Spyder3Studio. При помощи данного прибора была построена пара ICC-профилей - для обычной офисной бумаги плотностью 80 г/м? и глянцевой фотобумаги Canon GP-501 Glossy Photo Paper "Everyday Use" 170 г/м?, предназначенной для печати с высоким разрешением.

На базе профилей для всех использованных типов бумаги и картриджей был построен график цветового охвата для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На графике: желтый график - офисная бумага, зеленый - бумага Canon GP-501, а также для возможности сравнения приведен белый график стандартного цветового пространства sRGB.

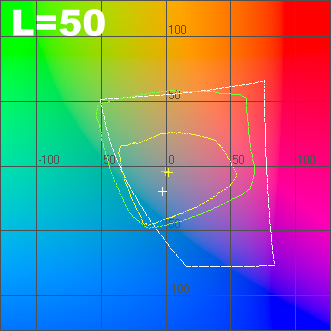

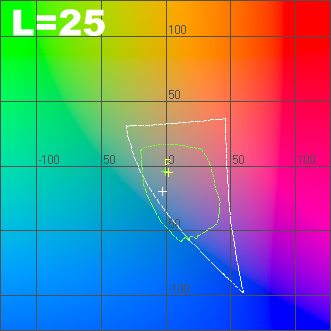

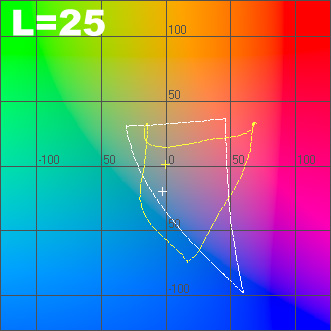

Canon PIXMA MX870. График цветового охвата принтера в координатах ab при L=25.






Canon PIXMA MX870. График цветового охвата принтера в координатах ab при L=50.






Canon PIXMA MX870. График цветового охвата принтера в координатах ab при L=75.

Стандартные тестовые шаблоны 3DNews были распечатаны на тех же типах бумаги, что и при оценке цветового охвата. Тестовые шаблоны отсканированы с разрешением 600 dpi и сохранены в программе Adobe Photoshop в формате JPEG с минимальным сжатием.

Для просмотра полноразмерного изображения нажмите на миниатюре.






Простая офисная бумага.






Бумага Canon GP-501 Glossy Photo Paper 170 г/м?.






Простая офисная бумага.






Бумага Canon GP-501 Glossy Photo Paper 170 г/м?.






Простая офисная бумага.






Бумага Canon PR-201 Photo Paper Pro II 245 г/м?


Примеры снимков






Оригинал снимка.



primer_1_ top_resize.jpg



Снимок 10х15 см. Максимальное качество, бумага Canon PR-201 Photo Paper Pro II 245 г/м?.






Оригинал снимка.



primer_2_ top_resize.jpg



Снимок 10х15 см. Максимальное качество, бумага Canon PR-201 Photo Paper Pro II 245 г/м?.






Миниатюра оригинала ч/б снимка.






Снимок 10х15 см. Полноцветная печать. Максимальное качество, бумага Canon PR-201 Photo Paper Pro II 245 г/м?.






Снимок 10х15 см. Режим печати "Оттенки серого". Максимальное качество, бумага Canon PR-201 Photo Paper Pro II 245 г/м?.

Источник фото



Скоростные показатели

Скорость печати текста была измерена только при использовании нижнего лотка для бумаги (кассеты), ведь офисная бумага обычно устанавливается именно в этот лоток, что позволяет впоследствии работать со специальными носителями, не вынимая обычную бумагу. Для проверки было распечатано десять листов текстового шаблона, полностью заполненного словом "Тест" (шрифт - Times New Roman, кегль - 12, межстрочный интервал - стандартный). В режиме быстрой печати при полном заполнении страницы словом "Тест" среднее время печати страницы без учета времени подготовки к печати составило 7,6 секунды. При частичном заполнении в 20, 15 и 10 строчек среднее время печати одной страницы составило 3,8, 2,7 и 2,2 секунды соответственно. При печати в стандартном режиме при полностью заполненной странице в среднем потребовалось 8,9 секунд, а при частичном - 4,1, 3,5 и 3,1 соответственно. Качество печати текста в нормальном и быстром режимах мало различается, поэтому для экономии времени и чернил при печати для внутреннего документооборота быстрым режимом вполне можно пользоваться. Ниже приведены кроп-фрагменты печати в режимах "быстро" и "стандарт" на обычной офисной бумаге плотностью 80 г/м?.

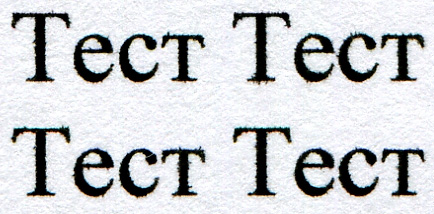

Canon PIXMA MX870. Фрагмент страницы, отпечатано в режиме качества "быстро".






Canon PIXMA MX870. Фрагмент страницы, отпечатано в режиме качества "стандарт".

Фотопечать особой скоростью не отличается - при печати в максимальном качестве на карточку 10х15 см затрачивается 92 секунды, а печать формата А4 и вовсе затягивается на 227 секунд. Впрочем, не стоит забывать, что МФУ все же офисной направленности, а для быстрой фотопечати у Canon есть отдельная линейка, Canon PIXMA MP.



Шум и вибрация

Несмотря на то, что на каретке установлено пять картриджей с немалой общей массой, раскачка корпуса при печати столь мала, что практически незаметна. С уровнем шума дела обстоят также весьма неплохо. Самым громким процессом является выброс листа при завершении печати, при котором шум достигает уровня 66,2 дБА. При печати обычного текста уровень шума колеблется в пределах 46,1-56,5 дБА, при печати фото формата А4 - 44,3-47,6 дБА, а при печати на носителе размером 10х15 см уровень шума составляет 44,1-46,3 дБА. Как и во многих современных принтерах Canon, предусмотрена возможность активирования тихого режима, причем как постоянно, так и в четко указанный временной промежуток. При его активировании, независимо от режима печати, уровень шума не превышает 47,2 дБА. Но, к сожалению, тихий режим никак не сказывается на работе сканера, который при использовании автоподатчика достаточно ощутимо шумит.



Экранное меню



Canon PIXMA MX870. Режим печати.
Canon PIXMA MX870. Выбор изображений для печати.
Canon PIXMA MX870. Установка количества копий.
Canon PIXMA MX870. Выбор изображений для печати.
Canon PIXMA MX870. Настройки печати.
Canon PIXMA MX870. Выбор режима печати.
Canon PIXMA MX870. Макеты печати.
Canon PIXMA MX870. Выбор режима печати.

Копирование

В режиме копира, кроме стандартного режима, предусмотрено множество и других вариантов копирования. Например, двухсторонняя копия во всех возможных вариантах (1-сторонний оригинал - 2-сторонняя копия, 2-сторонний оригинал - 1-сторонняя копия, а также 2-сторонний оригинал - 2-сторонняя копия), две и четыре копии на одном листе, копия без полей, повтор изображения (18 вариантов), разбивка по копиям при создании больше одной копии многостраничного документа, копия с коррекцией выцветших цветов, копирование разворотов книг с удалением черных рамок, копирование на наклейку, копирование с отступом для переплета, а также копирование с удалением на копиях отверстий переплетов, что весьма удобно при копировании подшивок документов. При копировании возможен предварительный просмотр оригинала на экране МФУ, а также масштабирование в диапазоне 25-400% с шагом в 1% с просмотром изменений на дисплее. Кроме того, предусмотрена масса вариантов преобразований форматов, а также подгонка по размеру бумаги. Из настроек непосредственно печати доступен выбор качества, типа и размера бумаги, интенсивности, впечатывание даты и номера страницы, а также выбор ориентации страницы.



Скоростные показатели

Копирование фото в автономном режиме - задача довольно редкая, поэтому при тестировании скоростных показателей основной упор был сделан на копирование на обычной бумаге, загруженной в кассету в нижней части устройства. Алгоритм работы функции копирования в модели MX870 правильный - печать начинается еще до завершения сканирования, что положительно отражается на скорости работы. Тестирование проводилось при ч/б и цветном копировании в трех доступных режимах качества, причем как для планшетного режима, так и при использовании автоматической подачи документов.



Скорость копирования, секунд

Планшет Автоматическая подача
Цветное Ч/б Цветное Ч/б
Быстрое 20 10 30 13
Стандартное 25 12 33 13
Высокое 131 43 138 48



Экранное меню



Canon PIXMA MX870. Главное меню режима копирования.
Canon PIXMA MX870. Выбор режима копирования.
Canon PIXMA MX870. Выбор режима копирования.
Canon PIXMA MX870. Выбор режима копирования.
Canon PIXMA MX870. Предварительный просмотр результатов копирования.
Canon PIXMA MX870. Настройки режима копирования.



Факс

Для офисного МФУ функция передачи факсимильных сообщений важна не меньше, чем непосредственно печать, потому что данный тип передачи документов все еще активно используется. Canon PIXMA MX870 позволяет передавать и принимать как ч/б, так и цветные изображения, причем для каждого из режимов предусмотрена отдельная клавиша запуска процесса пересылки. Не стоит забывать и о модуле двусторонней печати, который может существенно экономить бумагу и время оператора при приеме факсимильных сообщений. Для экономии бумаги также можно сохранять принимаемые сообщения в память МФУ с последующим выбором и печатью необходимых сообщений, причем объема памяти хватит на 250 ч/б страниц. Настройка групп и номеров быстрого набора стандартна и включает 99 ячеек, кроме того, возможна привязка трех номеров быстрого доступа к клавишам на панели управления.



Экранное меню



Canon PIXMA MX870. Режим факсимильной связи.
Canon PIXMA MX870. Главное окно режима факсимильной связи.
Canon PIXMA MX870. Печать отчетов о работе факса.
Canon PIXMA MX870. Создание групп и номеров быстрого набора.
Canon PIXMA MX870. Создание номера быстрого набора.
Canon PIXMA MX870. Список номеров быстрого набора.
Canon PIXMA MX870. Создание группы номеров быстрого набора.
Canon PIXMA MX870. Настройка режима факсимильной связи.
Canon PIXMA MX870. Параметры приема.
Canon PIXMA MX870. Пользовательские параметры факса.
Canon PIXMA MX870. Параметры передачи сообщений.



Стоимость

На момент тестирования устройство уже было официально представлено, но продажи еще не начались, поэтому его точную цену назвать пока что сложно. Рекомендованная розничная стоимость в США составляет $200, что весьма неплохо для столь многофункционального устройства. Стоимость картриджа Canon PGI-520BK, предназначенного для печати текста, составляет около $25, а цена цветных картриджей (CLI-521BK, CLI-521C, CLI-521M, CLI-521Y) в российской рознице находится в пределах $14-18.



Вывод

Canon PIXMA MX870 может похвастаться практически всеми "фишками", которыми оснащают современные МФУ. Это кабельный и беспроводной сетевой доступ, встроенное устройство чтения карт памяти, автоподатчик документов с возможностью двустороннего сканирования, автоматическая двусторонняя печать (тут стоит отметить, что ее реализация более удачна, нежели в конкурирующих устройствах производства HP), а также встроенный модуль передачи факсимильных сообщений. К плюсам устройства можно отнести высокое качество печати как текста, так и изображений, невысокий уровень шума при печати, а также наличие тихого режима, который снижает максимальный уровень генерируемого шума до 47,2 дБА, также довольно шустрое и очень тихое сканирование при использовании планшета.

К недостаткам устройства стоит отнести высокий уровень шума при использовании автоподатчика документов, малую емкость лотков для бумаги, довольно низкую (для топового устройства всей серии) скорость фотопечати, а также невысокую скорость чтения карт памяти. Впрочем, с этими недостатками можно смириться, если стоимость устройства у нас не будет слишком сильно отличаться от его рекомендованной стоимости в США.

Благодарим украинское представительство компании Canon за предоставленное на тестирование оборудование.
А также компанию "Графитек" (г. Москва) за предоставленный комплект колориметров Spyder3Studio.

Обсудить материал в конференции

Оригинал статьи: 3dnews daily digital
digest logo


Поделитесь с друзьями этой страницей:
