Canon PIXMA MP640 - обычный МФУ или домашняя фотостудия? Часть I.

Articles, inkjet printers, Canon, Printers tests




Автор: Сергей Вервейко
Дата: 09.09.2009

3DNews | Daily Digital Digest


Серия многофункциональных комбайнов PIXMA MP рассчитана в первую очередь на домашних пользователей, а также, как заявляет компания-производитель, на профессиональных фотографов. Весьма смелое заявление. Но, действительно, представители данной серии лишены встроенного факсимильного аппарата и "заточены" под фотопечать.

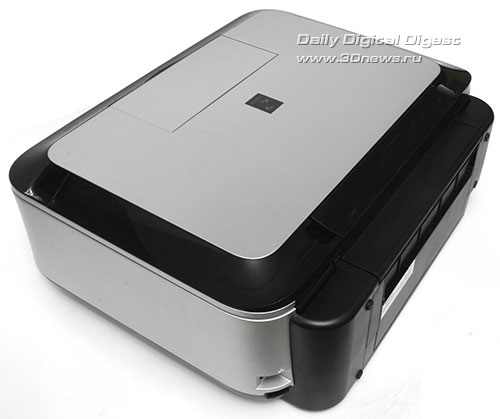

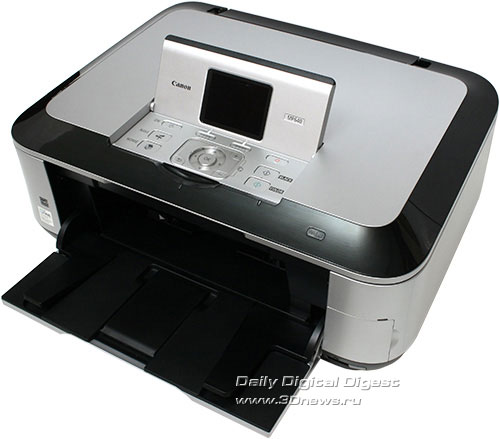

Canon PIXMA MP640. Вид общий

Модель Canon PIXMA MP640 - эволюционное развитие предыдущей модели MP630. Устройство оборудовано встроенным сканером, устройством чтения карт памяти, ИК-портом и Wi-Fi-модулем, дополнительным фронтальным лотком (кассетой) для загрузки бумаги при повседневной печати. Кроме того, МФУ позволяет печатать на поверхности CD/DVD-дисков. Чем не домашняя фотолаборатория класса "все-в-одном"? Посмотрим, каков Canon PIXMA MP640 в деле.



Технические характеристики, заявленные производителем



Canon PIXMA MP640
Функции принтера
Разрешение при печати До 9600x2400 точек на дюйм
Механизм печати 5-цветная система струйной печати, объем капли 1 пл и картриджи, созданные по технологиям FINE и ContrastPLUS
Печать фотографий лабораторного качества Печать «в край» (без полей), формат 10х15 см: прибл. 20 секунд (в стандартном режиме)
Скорость черно-белой печати ESAT: прибл. 9,2 изобр. в минуту
Скорость цветной печати ESAT: прибл. 8,1 изобр. в минуту
Конфигурация картриджа Технология раздельных чернильниц - 5 раздельных чернильниц (PGI-520BK, CLI-521BK, CLI-521C, CLI-521M, CLI-521Y)
Ресурс чернильного картриджа с черными чернилами Черный: 350 страниц (PGI-520BK), 1875 страниц (CLI-521BK)
Черный: 5235 фотографий (PGI-520BK), 670 фотографий (CLI-521BK)
Ресурс чернильного картриджа с цветными чернилами Синяя чернильница: 505 страниц (CLI-521C), красная чернильница: 471 страница (CLI-521М), желтая чернильница: 505 страниц (CLI-521GY)
Синяя чернильница: 209 фотографий (CLI-521C), красная чернильница: 204 фотографии (CLI-521М), желтая чернильница: 205 фотографий (CLI-521Y)
Тип материала для печати Обычная бумага, конверты, профессиональная фотобумага Photo Paper Pro Platinum (PT-101), Photo Paper Pro II (PR-201), глянцевая фотобумага Photo Paper Plus Glossy II (PP-201), полуматовая фотобумага Photo Paper Plus Semi-gloss (SG-201), глянцевая бумага для повседневной фотопечати Glossy Photo Paper «Everyday Use» (GP-501), матовая фотобумага Matte Photo Paper (MP-101), бумага для печати с высоким разрешением High Resolution Paper (HR-101N), материал для термоперевода изображения на ткань (TR-301), фотонаклейки (PS-101)
Подача материала для печати Задний лоток: макс. 150 листов
Передний лоток: макс. 150 листов
Лоток DVD/CD: 1 компакт-диск или DVD-диск с поверхностью, пригодной для печати
Формат материала для печати Задний лоток: A4, B5, A5, Letter, Legal, конверты (формат DL или Commercial 10), 10x15 см, 13x18 см, 20 x 25 см
Кассета: A4, B5, A5, Letter
Плотность материала для печати Задний лоток: обычная бумага: 64–105 г/м? и рекомендованные Canon специальные материалы для печати плотностью до 300 г/м?
Кассета: обычная бумага: 64–105 г/м?
Печать на компакт-дисках и DVD-дисках Доступна в стандартной комплектации
Печать «в край» (без полей) Есть (A4, Letter, 20x25 см, 13x18 см, 10x15 см)
Интерфейс для подключения к камере Порт Direct Print: прямая печать фотографий с цифровых фото- и видеокамер, совместимых со стандартом PictBridge
Прямая печать с карт памяти USB Flash Memory, CompactFlash, Microdrive, Memory Stick, Memory Stick Pro, Memory Stick Duo, Memory Stick PRO Duo, SD/SDHC Card, MMC, xD Card (с CF адаптером).
Функции сканера
Тип сканера Планшетный цветной сканер с CIS-датчиком
Оптическое разрешение сканера До 4800х9600 точек на дюйм
Цифровое разрешение сканера До 19200x19200 точек на дюйм
Глубина цветного сканирования 48 бит/24 бита (16 бит на входе/8 бит на выходе для каждого из цветов RGB)
Сканирование в полутонах/оттенках серого 16 / 8 бит
Совместимость TWAIN / WIA (только для Windows XP/Windows Vista)
Функции копировального аппарата
Цветное копирование / копирование фотографий Есть
Скорость копирования документа в цветном режиме Время выхода 1-й копии: прибл. 22 секунды
Количество копий Макс. 99 копий
Масштабирование 25–400% с шагом 1% и предварительно заданные коэффициенты
Подключение и программное обеспечение
Тип интерфейса – ПК Hi-Speed USB (порт B)
Bluetooth версии 2.0 с максимальной скоростью 1,44 Мбит/с (приобретается дополнительно, HCRP) (с дополнительным блоком Bluetooth BU-30)
Ethernet: IEEE802.3u (100BASE-TX), IEEE802.3(10BASE-T), 10/100 Мбит/с (автоматическое переключение)
Wi-Fi: IEEE802.11g/IEEE802.11b (совместим с IEEE802.11n), частота: 2,412 ГГц – 2,472 ГГц, установка: WCN, WPS (настройка нажатием кнопки, с помощью PIN-кода), безопасность: WPA-PSK, WPA2-PSK, WEP64/128 бит, пароль для администрирования
Тип интерфейса – мобильный телефон/карманный компьютер Bluetooth версии 2.0 с максимальной скоростью 1,44 Мбит/с (приобретается дополнительно, только JPEG, OPP, BIP) (с дополнительным блоком Bluetooth BU-30)
Печать фотографий с использованием стандарта PictBridge
Общие характеристики
Габариты (ШхГхВ), мм 450x368x176
Диапазон температур Условия эксплуатации: 5–35°C
Относительная влажность Относительная влажность воздуха при эксплуатации: 10–90% (без конденсации)
Уровень акустического шума При печати (подача из заднего лотка): прибл. 47 дБ (A)
При печати изображения ISO/JIS-SCID №2 на глянцевой фотобумаге Photo Paper Plus Glossy II 10x15 см с использованием настроек по умолчанию
Вес, кг Прибл. 8,8
Питание 100–240 В перем. тока, 50/60 Гц
Энергопотребление В режиме ожидания: прибл. 1,3 Вт (если лампа сканирования выключена)
В выкл. состоянии: прибл. 0,6 Вт
При копировании: прибл. 14 Вт



Комплект поставки

Мировая премьера серии Canon PIXMA MP прошла в середине августа, а уже 25 числа представительство компании Canon любезно предоставило нам на тестирование модель PIXMA MP640. Поэтому ни о каком коммерческом варианте комплекта поставки не могло быть и речи - на тестирование попал лишь сам аппарат, держатель оптических дисков и кабель питания. По случайности, в коробку не попал диск с драйверами и дополнительным ПО. Вроде бы, ничего страшного, ведь сайт компании Canon позволяет загрузить ПО и инструкции для любого устройства, включая те, что давно сняты с производства. Но в случае с тестируемой моделью нас поджидал неприятный сюрприз - еще 26 августа на европейском центре загрузок модель представлена не была, но даже после появления пункта PIXMA MP640 легче не стало, потому как дополнительное ПО стало доступным, а драйверы там так и не появились. Выручил американский сайт компании, где все же удалось найти драйверы, датированные 16 августа 2009 года. Естественно, русского языка в настройках драйвера нет, впрочем, меню устройств Canon вполне понятно даже на японском языке, ведь оно практически не изменилось по сравнению с другими моделями.



Внешний вид




Внешне МФУ чрезвычайно похоже на остальных представителей линейки PIXMA MP, а от предыдущих моделей, MP630 и MP620, модель MP640 и вовсе не отличается. Беглое сравнение заявленных характеристик выявляет лишь более высокую скорость печати да встроенный дисплей большего размера, чем у MP630, а от MP620 отличается еще и возможностью печати на поверхности оптических дисков и более высокой разрешающей способностью встроенного сканера. К сожалению, поработать с предшественниками героя материала не удалось, поэтому прямого сравнения провести не удастся.




Панели корпуса изготовлены из трех видов пластика. Днище и внутренние панели отлиты из толстого черного неокрашенного пластика, боковые панели и крышка сканера - из серого пластика, окрашенного в серебристый цвет, а черный глянцевый кант по периметру крышки сканера - самый маркий и царапающийся из всех панелей. Качество сборки неплохое, но крепление боковых серебристых панелей немного люфтит.

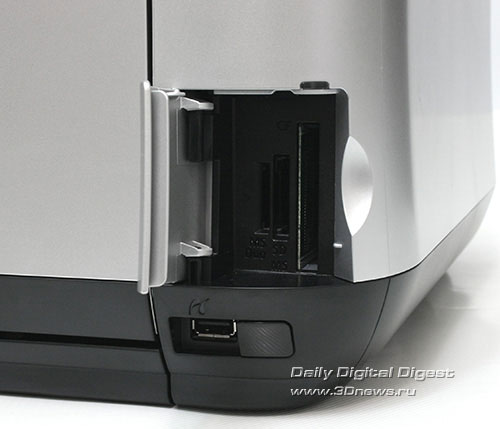

Canon PIXMA MP640. Отсек установки карт памяти

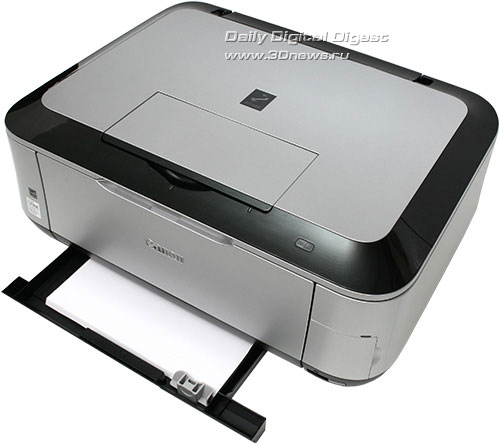

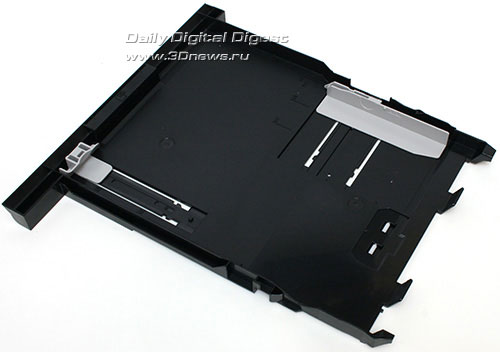

Canon PIXMA MP640. Кассета загрузки бумаги

Спереди находится раскладывающийся приемный лоток, который заодно скрывает отсек установки держателя оптических дисков, кассета для бумаги повседневной печати, USB-порт, крышка отсека установки карт памяти (три слота) и индикатор обращения к флэш-носителям. Также спереди находится окошко встроенного ИК-порта.

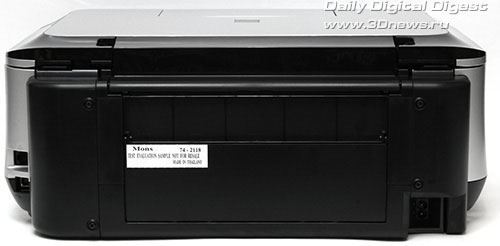

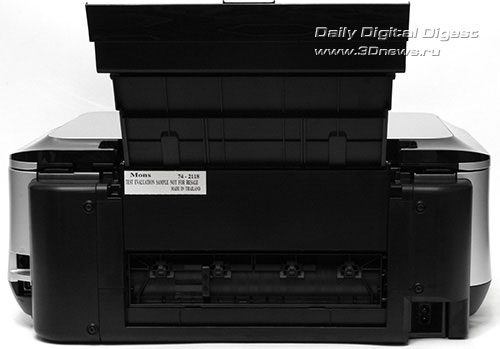

Canon PIXMA MP640. Вид сзади

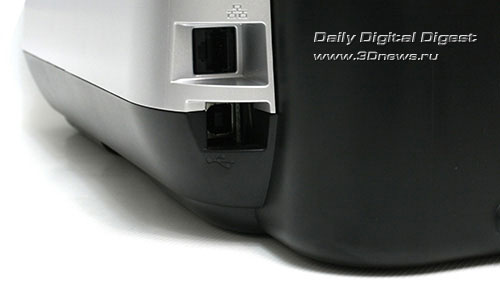

Сзади большую часть поверхности занимает стенка верхнего раскладывающегося лотка для бумаги, левее которого находится коммуникационный порт RJ-45 и разъем USB (тип B-F), а правее - разъем подключения внешнего питания. Стоит отметить, что блок питания установлен внутри корпуса МФУ, поэтому непосредственно на устройство подается напряжение 100-240 Вольт.

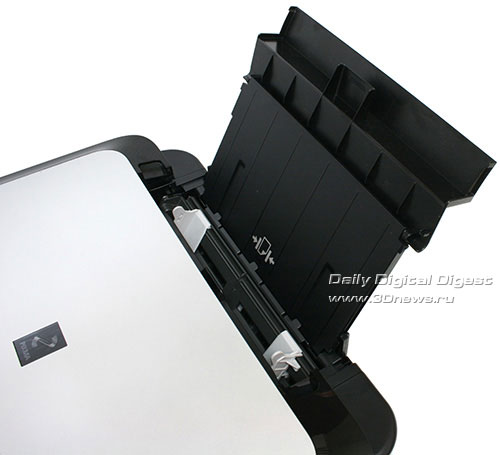

Canon PIXMA MP640. Задний лоток установки бумаги

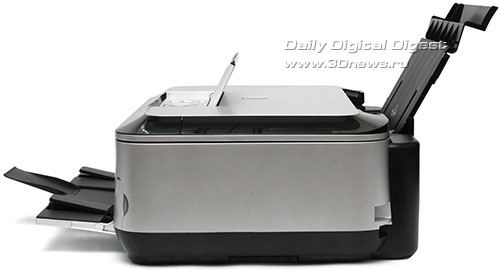

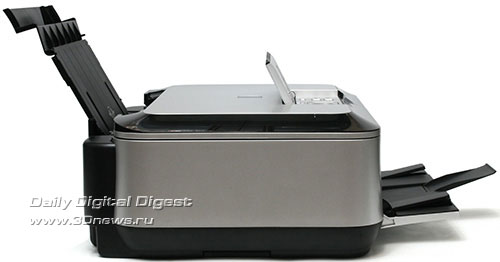

Canon PIXMA MP640. Вид слева



Canon PIXMA MP640. Вид справа

По бокам устройства находятся лишь выемки-ручки для удобства транспортировки, ведь устройство довольно тяжелое, его вес составляет почти 9 кг.

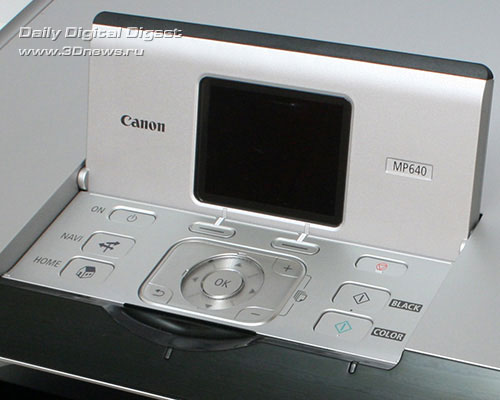

Canon PIXMA MP640. Панель управления и дисплей

Сверху на крышке установлен откидной экран, скрывающий все органы управления, которых довольно много, а кроме стандартных кнопок доступен вращающийся диск - некий аналог jog-dial.



Экранное меню



Canon PIXMA MP640. Основное окно.
Canon PIXMA MP640. Меню обслуживания.
Canon PIXMA MP640. Меню настроек.
Canon PIXMA MP640. Системные настройки.
Canon PIXMA MP640. Настройка параметров подачи бумаги.
Canon PIXMA MP640. Настройка параметров печати.
Canon PIXMA MP640. Системные настройки.



Подключение

Кроме стандартного подключения по шине USB, МФУ Canon PIXMA MP640 может похвастаться весьма внушительным арсеналом - это Ethernet порт RJ-45 и предустановленный Wi-Fi-модуль, способный работать в сетях 802.11b/g/n, также опционально доступен Bluetooth v2.0 модуль. На сайте производителя в характеристиках почему-то забыли упомянуть о встроенном ИК-порте, который позволяет распечатывать фото с мобильных телефонов и КПК, оборудованных данным портом.



Canon PIXMA MP640. Подключение посредством беспроводной сети

Canon PIXMA MP640. Подключение посредством беспроводной сети.

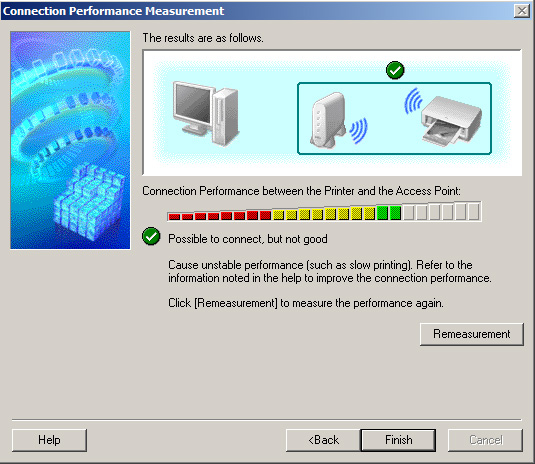

При установке драйвера необходимо выбрать, каким образом будет подключен принтер, и если выбран тип подключения USB, то на этом настройка и заканчивается. Но если указать сетевой вариант подключения, то необходимо для начала выбрать доступный в сети принтер, а в случае подключения посредством беспроводной сети еще и выбрать точку доступа и ввести при помощи экранного меню код доступа к сети. После настройки обоих типов подключения возможен быстрый "коннект" с помощью Wi-Fi-модуля и устанавливаемой совместно с драйвером утилиты Canon IJ Network Tool. В режиме беспроводного подключения доступна как печать, так и сканирование.



Экранное меню



con_1.jpg con_2.jpg




Canon PIXMA MP640. Настройка параметров беспроводного подключения.



Устройство работы с флэш-носителями

Как уже упоминалось, устройство оборудовано портом USB и тремя слотами карт памяти, которые позволяют установить практически любой современный флэш-носитель. При использовании любого типа носителей возможна запись на них отсканированных изображений, либо печать изображений, находящихся в памяти носителей. При подключении с помощью USB-шины, карты памяти доступны для чтения и записи на ПК, поэтому МФУ можно использовать как устройство чтения карт памяти, а вот USB-"флэшки" подобным образом недоступны - видимо, разработчики решили, что пользователю должно быть достаточно USB-портов, доступных на ПК. При подключении по сети флэш-носители на ПК недоступны. Тестирование скорости передачи данных проводилось с картами MemoryStick Pro Duo и microSDHC Class 6 с адаптером, а также картами Compact Flash. Независимо от типа используемой карты памяти, скорость обмена данными с ПК находилась в пределах 2,77-3,15 Мб/с, что является далеко не самым лучшим результатом.



Сканер

Сканер, как и в любом другом МФУ, установлен в верхней части устройства. Крышка сканера открывается на угол около 75 градусов, а ее фиксация возможна в любом положении от 30 до 75 градусов. Закрывать крышку стоит аккуратно, придерживая ее, потому как при угле открытия крышки менее 30 градусов она с силой захлопывается. Конструкция соединительных петель крышки позволяет устанавливать носители толщиной до 2,5 см, например, раскрытую книгу или альбом.

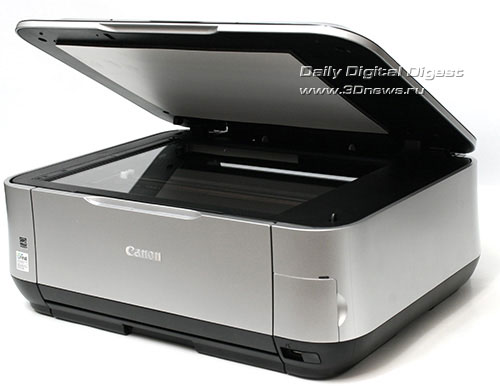

Canon PIXMA MP640. Вид общий. Открыта крышка сканера

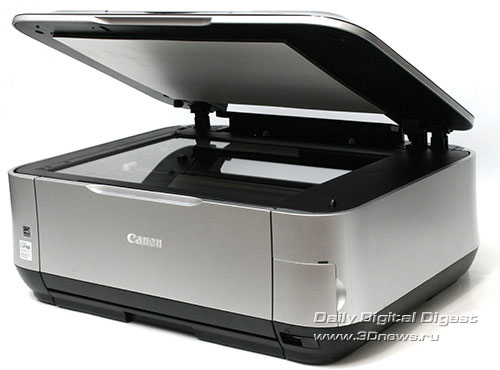

Canon PIXMA MP640. Вид общий. Открыта и приподнята крышка сканера

В MP640 установлен CIS-сканер, оптическое разрешение которого составляет 4800х9600 dpi, что для МФУ довольно неплохой показатель. Конечно же, CIS-сканеры ощутимо проигрывают CCD, но все же, с основными задачами сканер справляется вполне неплохо. Однако для профессиональной работы с фото желательно использовать специальные фотосканеры, стоимость которых нередко в разы выше, чем у тестируемого многофункционального устройства.

В автономном режиме работы сканер позволяет записывать изображения на карту памяти либо на USB-флэш-носитель. В настройках сканирования доступен выбор типа изображения (документ либо фото), формата сохранения (JPG, PDF), разрешения (150 dpi, 300 dpi, 600 dpi). Также возможен выбор размера сканируемого изображения (LTR, A4, 10x15 см, 13х18 см), но при изменении данной настройки необходимо совмещать изображение с нанесенными на корпусе сканера направляющими метками.

Программа сканирования ScanGear вполне узнаваема и мало изменилась за последнее время. Предусмотрено три режима настроек - полностью автоматический режим, основной режим с возможностью выбора источника и места назначения (печать, отображение изображений, OCR), а также расширенный режим, который позволяет изменять массу параметров, начиная от плотности и заканчивая настройками тона и цветового баланса. Кроме того, в расширенном режиме возможно создание профилей настроек, причем количество создаваемых профилей неограниченно.

Для просмотра изображения нажмите на миниатюре.




Canon PIXMA MX330. ScanGear. Основной режим.




Canon PIXMA MX330. ScanGear. Расширенный режим.




Canon PIXMA MX330. ScanGear. Автоматический режим.



Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблица Munsell Color Checker.



Canon PIXMA MP640. калибровочная таблица Munsell Color Checker

Таблица была отсканирована с разрешением 600 dpi с выключенной цветокоррекцией, после чего сохранена в формате TIFF без сжатия. Основываясь на идеализированной модели проверочной таблицы, был построен цветовой профиль, который позволил построить графики цветового охвата в системе Lab для координат ab при L, равном 25, 50 и 75. На изображениях желтая кривая - график цветового охвата тестируемого сканера, белая - стандартное цветовое пространство sRGB

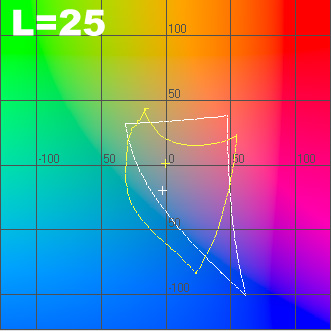

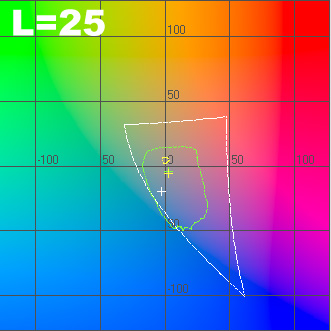

Canon PIXMA MP640. График цветового охвата сканера в координатах ab при L=25.

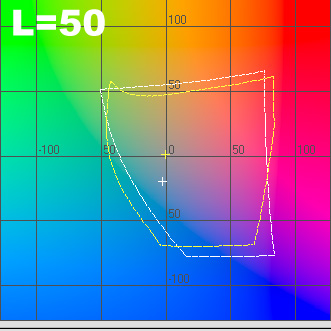

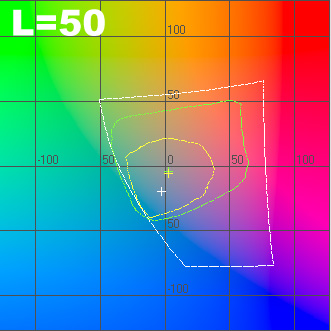

Canon PIXMA MP640. График цветового охвата сканера в координатах ab при L=50.

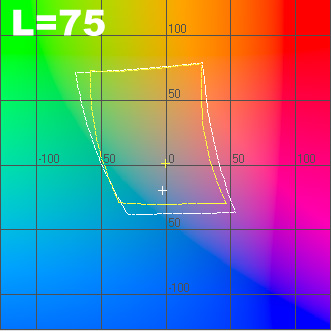

Canon PIXMA MP640. График цветового охвата сканера в координатах ab при L=75.



Скоростные показатели

Для оценки скоростных характеристик сканировался лист формата А4 с различными настройками цвета и разрешения. Во время тестирования кроме USB-подключения использовалось Wi-Fi-подключение, что стало серьезным ограничением скорости при сканировании полноцветных изображений. Ниже приведена таблица полученных результатов. При длительном отсутствии активности сканер засыпает, и лампа подсветки отключается, а при последующем возобновлении работы на подготовку к сканированию и прогрев лампы требуется около шести секунд.

Результаты приведены в секундах.



Разрешение Wi-Fi-подключение USB-подключение

Ч/б Серый Цветной Ч/б Серый Цветной
150 dpi 6 6 6 6 6 6
300 dpi 6 6 60 6 6 8
600 dpi 90 90 275 6 6 16

Как показало тестирование, при Wi-Fi-подключении и размере файла отсканированного изображения более 20 Мб (несжатое изображение) скорость работы резко падает, а процесс сканирования сопровождается длительными паузами, необходимыми для передачи данных. Из-за этой особенности при сканировании большого объема фотоматериалов стоит использовать подключение по USB-шине или проводное сетевое соединение. А при сканировании документации вполне подойдет и беспроводное сетевое подключение, ведь на сканирование листа A4 формата текста с достаточным для распознавания разрешением в 300 dpi необходимо всего лишь шесть секунд.



Шум

Уровень генерируемого шума измерялся на расстоянии 50 см от геометрического центра передней части устройства. При предварительном сканировании и во время обратного хода каретки уровень шума достигает 50,1 дБА. Уровень шума непосредственно при сканировании измерялся для трех наиболее часто используемых разрешений - 150 dpi, 300 dpi и 600 dpi. Для удобства восприятия результаты объединены в таблицу.

Результаты указаны в дБА.



150 dpi 44,2-45,0
300 dpi 38,3-38,9
600 dpi 33,1-34,3



Экранное меню



Canon PIXMA MP640. Выбор хранителя данных.
Canon PIXMA MP640. Главное окно режима сканирования с сохранением на USB-флэш-носитель.
Canon PIXMA MP640. Установка размера источника.
Canon PIXMA MP640. Установка разрешения сканирования.
Canon PIXMA MP640. Выбор формата сохранения.



Принтер

Серия комбайнов MP, несмотря на наличие офисного бонуса в виде кассеты для установки бумаги для повседневной печати, все же ближе к домашним, нежели офисным устройствам. Это подкрепляется наличием дополнительного черного картриджа для фотопечати, а также отсутствием встроенного модуля факсимильной связи, что для офисных решений недопустимо. Замена картриджей - процесс несложный, стоит лишь приподнять крышку сканера и сам сканер, как каретка автоматически перемещается в центр. Причем запутаться невозможно, ведь каждое "посадочное место" обозначено соответствующей наклейкой. На заканчивающемся картридже мигает индикатор, причем скорости мигания две: чернила почти закончились - медленно, необходима замена картриджа - быстро.

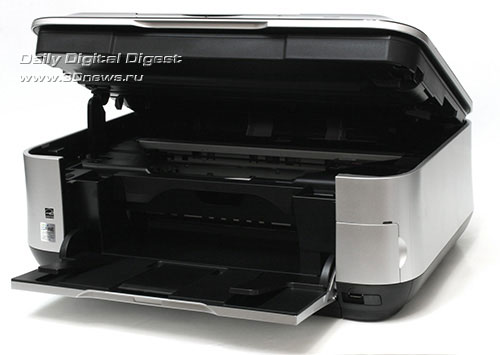

Canon PIXMA MP640. Вид общий. Открыта крышка сканера, поднят сканер и открыт приемный лоток.

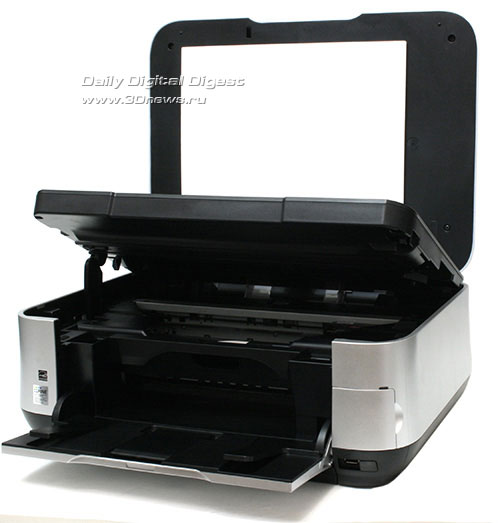

Canon PIXMA MP640. Вид общий. Поднят сканер и открыт приемный лоток.

Подготовка принтера к работе после включения - процесс сравнительно быстрый и занимает максимум одну минуту. Подготовка к печати после длительного простоя - процесс непредсказуемый и может занять как 11, так и 45 секунд (в случае автоматического проведения сервисных процедур). Расстраивает то, что при длительной непрерывной печати принтер может прерваться на проведение разнообразных сервисных операций, причем иногда длительность этих пауз достигает двух минут. В автономном режиме работы принтер позволяет производить печать с карт памяти, USB-флэш-носителя и камеры, подключенной в режиме прямой печати. При печати с флэш-носителей предусмотрен как покадровый просмотр, так и просмотр миниатюр (матрица 3х3), причем количество необходимых распечаток каждого файла можно указать в обоих режимах просмотра. Также предусмотрена коррекция фото - изменения яркости, контрастности, цветового оттенка, удаление эффекта "красных глаз", наложение фильтров автоматической оптимизации фото и уменьшения шумов, что особенно актуально при печати снимков с небольшим исходным разрешением. Кроме обычной печати снимков в автономном режиме, предусмотрена макетная печать (15 вариантов), печать наклеек, активация печати метаданных снимка на полях, печать индексного листа, печать фото на документы (13 вариантов), а также создание календарей на месяц, два месяца или на год (четыре варианта шаблонов).

Настройки печати разделены на пять вкладок - "Быстрая установка", "Главная", "Страница", "Обработка", "Обслуживание". В общем, владельцы принтеров и МФУ Canon нового тут ничего не найдут, а вот для пользователей, не имеющих опыта общения с печатающей техникой Canon, приведем несколько снимков окна настроек печати. Как уже упоминалось, драйверы МФУ пришлось загрузить с американского сайта компании, поэтому все меню на английском языке.

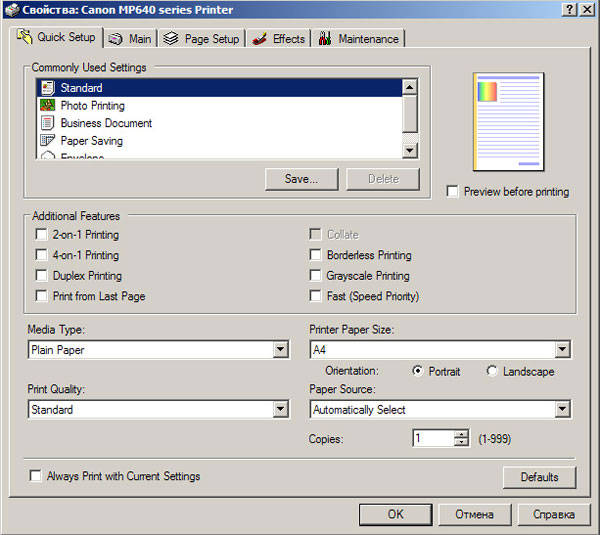

Canon PIXMA MP640. Вкладка "Быстрая установка". Стандартная печать.

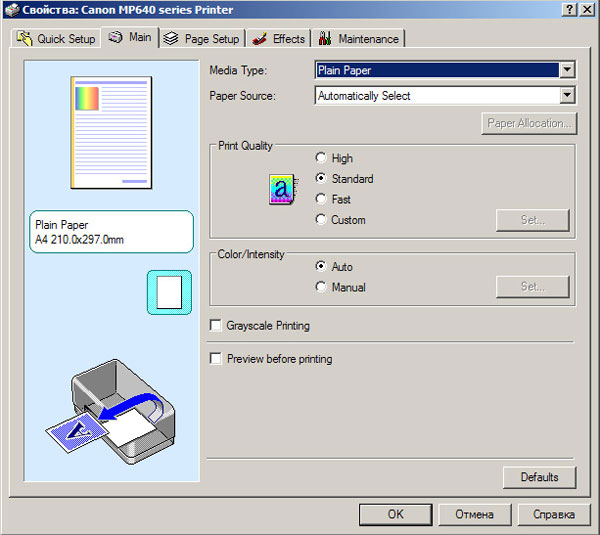

Canon PIXMA MP640. Вкладка "Главная".

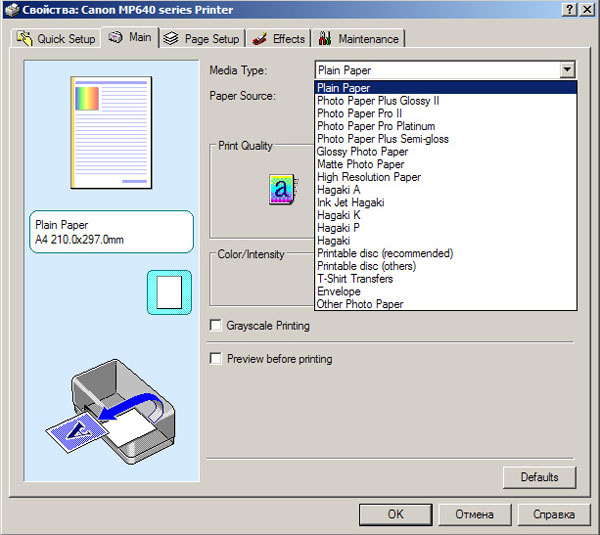

Canon PIXMA MP640. Вкладка "Главная". Выбор типа носителя.




Canon PIXMA MP640. Вкладка "Главная". Выбор размера носителя.

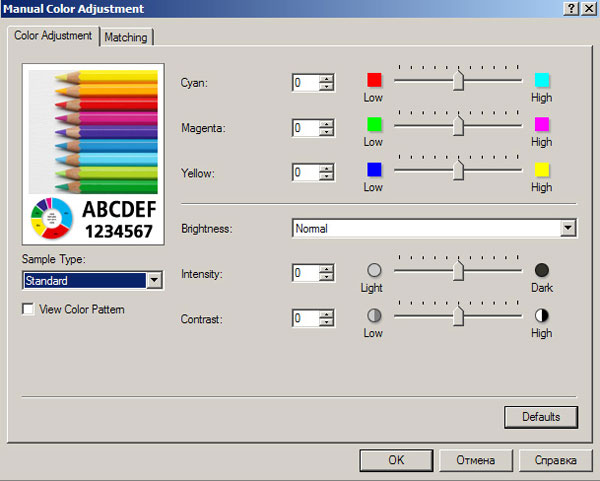

Canon PIXMA MP640. Ручная настройка цветов.

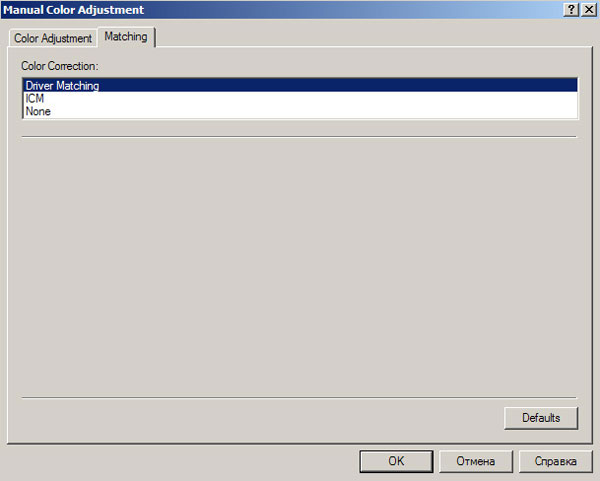

Canon PIXMA MP640. Согласование цвета.

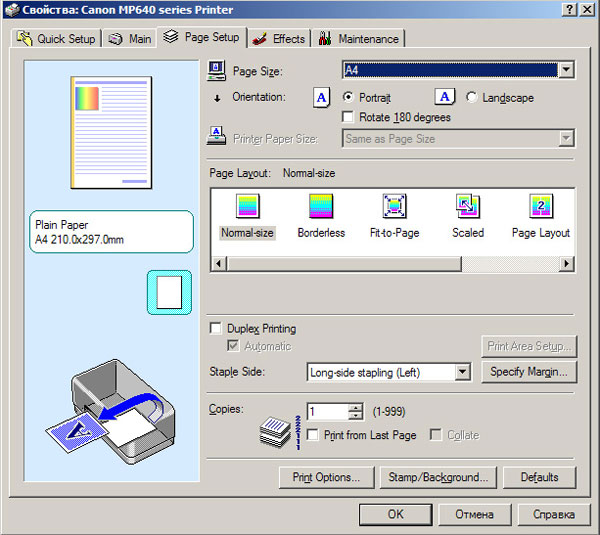

Canon PIXMA MP640. Вкладка "Страница".

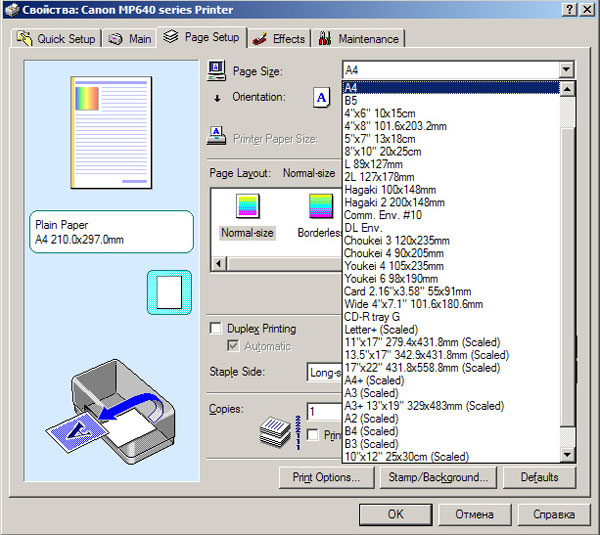

Canon PIXMA MP640. Вкладка "Страница". Выбор размера носителя.

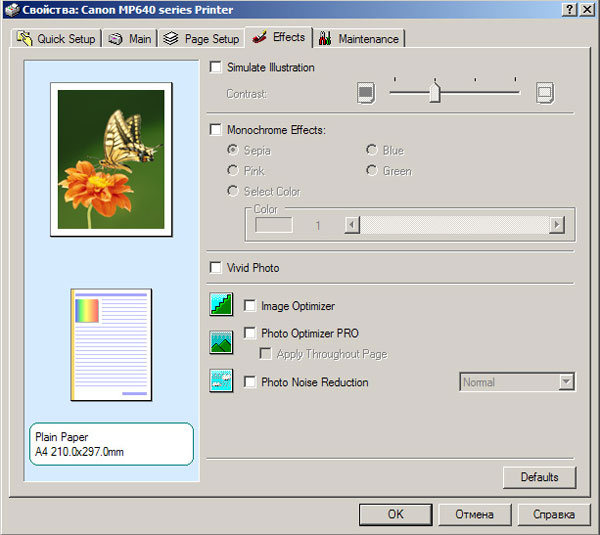

Canon PIXMA MP640. Вкладка "Обработка".

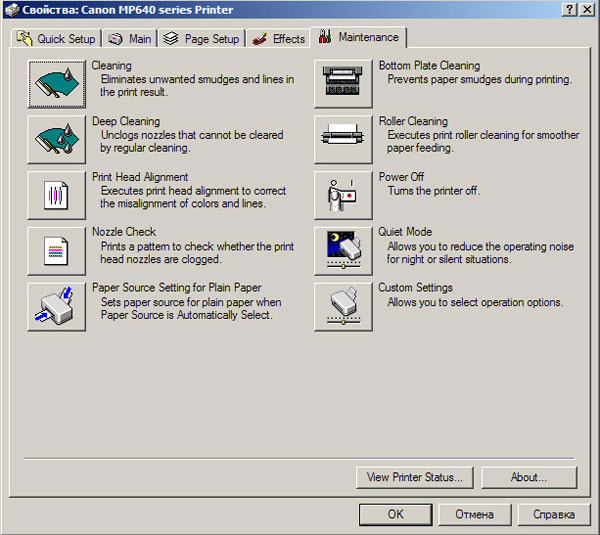

Canon PIXMA MP640. Вкладка "Обслуживание".

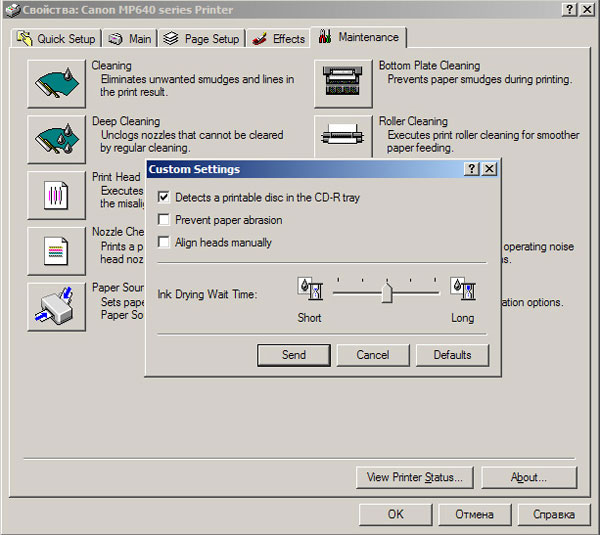

Canon PIXMA MP640. Тонкие настройки печати.

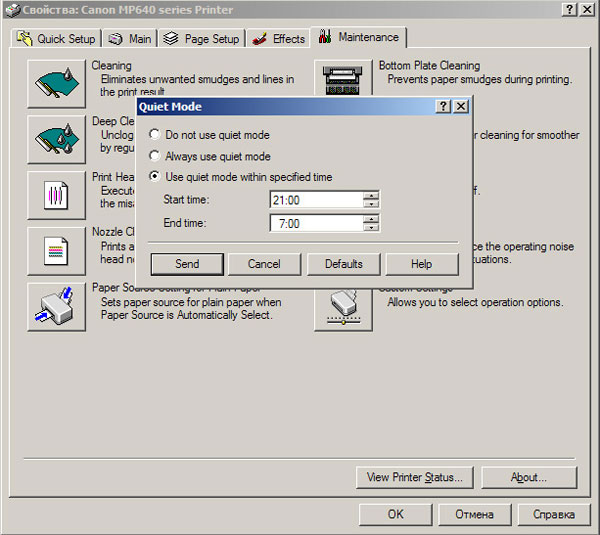

Canon PIXMA MP640. Меню активирования тихого режима.



Тестирование

Для оценки цветового охвата принтера использовался спектроколориметр Datacolor 1005, входящий в комплект Spyder3Studio. При помощи данного прибора была построена пара ICC-профилей - для обычной офисной бумаги плотностью 80 г/м? и глянцевая фотобумага Canon GP-501 Glossy Photo Paper "Evryday Use" 170 г/м?, предназначенная для печати с высоким разрешением.

На базе профилей для всех использованных типов бумаги и картриджей был построен график цветового охвата для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На графике: желтый график - офисная бумага, зеленый - бумага Canon GP-501, а также для возможности сравнения приведен белый график стандартного цветового пространства sRGB.




Canon PIXMA MP640. График цветового охвата принтера в координатах ab при L=25.




Canon PIXMA M P640. График цветового охвата принтера в координатах ab при L=50.

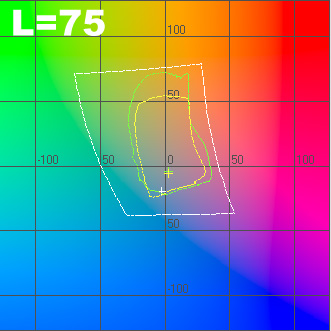

Canon PIXMA P640. График цветового охвата принтера в координатах ab при L=75.

Стандартные тестовые шаблоны 3DNews были распечатаны на тех же типах бумаги, что и при оценке цветового охвата. Тестовые шаблоны отсканированы с разрешением 600 dpi и сохранены в программе Adobe Photoshop в формате JPEG с минимальным сжатием.

* Для просмотра полноразмерного изображения нажмите на миниатюре.




Простая офисная бумага.




Бумага Canon GP-501 Glossy Photo Paper 170 г/м?.




Простая офисная бумага.




Бумага Canon GP-501 Glossy Photo Paper 170 г/м?.




Простая офисная бумага.




Бумага Canon PR-201 Photo Paper Pro II 245 г/м?.
